Accessoires pour les capteurs confocaux
Adaptateur de montage réglable
Grâce à l’adaptateur de montage réglable, les capteurs confocalDT peuvent être alignés de manière optimale sur l’objet de mesure. Vous pouvez aligner le capteur après le montage dans la machine. L'adaptateur industriel permet le déplacement dans les axes X et Y ainsi que l'inclinaison du capteur par rapport à l'objet de mesure.
Avantages
- Pour les capteurs d'un diamètre de 27 mm
- Adaptateur supplémentaire pour les capteurs de plus petit diamètre
- Déplacement en X/Y : ±2 mm
- Inclinaison : ±4°
- Stable même en cas de vibrations

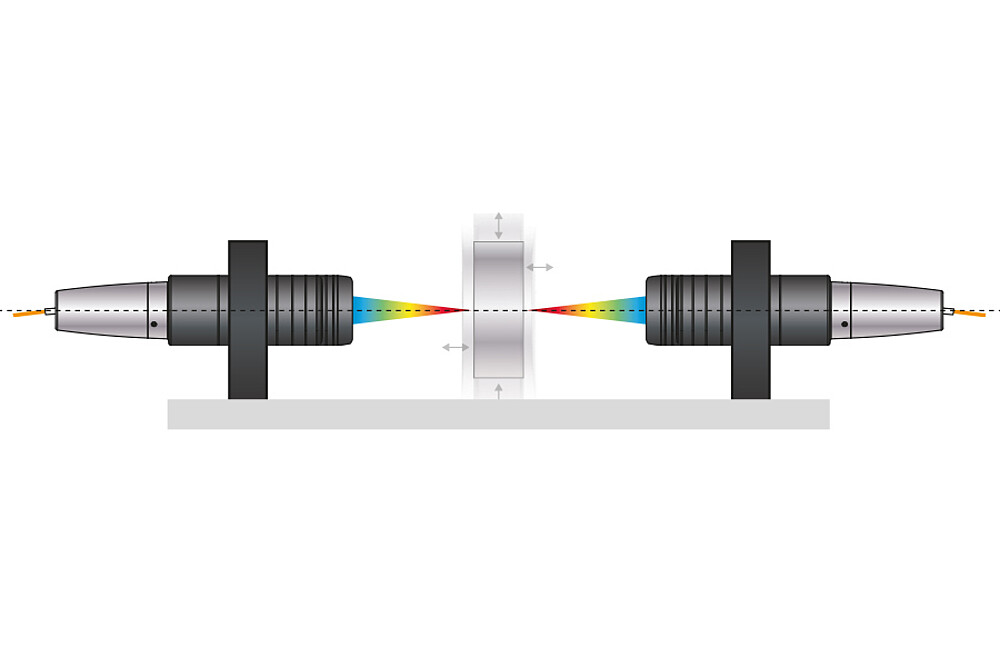

Adaptateur de montage réglable pour la mesure d’épaisseur bilatérale
Le JMA-Thickness se compose de deux adaptateurs de montage réglables et soutient l'alignement des capteurs lors d'une mesure d'épaisseur bilatérale. Ainsi, les points de mesure peuvent être disposés de manière absolument coïncidente sur un axe optique, ce qui assure une mesure fiable de l'épaisseur avec la plus grande précision possible. Le JMA-Thickness est idéal pour l'intégration dans des machines et des installations de production. Les plaques de montage prémontées permettent une installation simple et rapide.
Avantages :
- Les valeurs d’épaisseur sont précises et significatives
- Valeur d’épaisseur constante même si l’objet de mesure est en mouvement (p.ex. vibrations)
- Mesure fiable des épaisseurs différentes
Adaptateur de montage pour le capteur
Pour le montage des capteurs confocaux, différents adaptateurs de montage sont disponibles, qui sont adaptés au diamètre respectif des capteurs.
Modèles
- MA2402 pour les capteurs de diamètre 4 mm
- MA2403 pour les capteurs de diamètre 8 mm
- MA2404-12 pour les capteurs de diamètre 12 mm
- MA2400 pour les capteurs de diamètre 20 / 27 / 34 / 40 / 54 / 62 mm

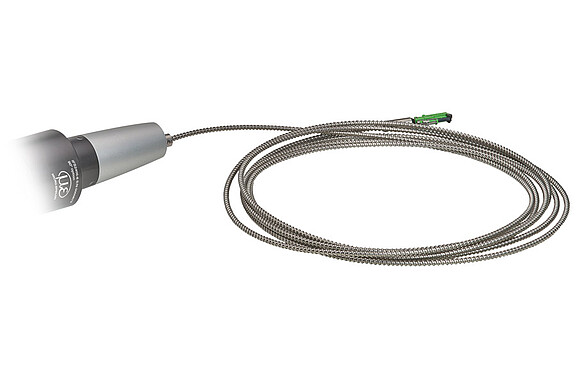

Types de câbles & tuyaux de protection
Les capteurs confocaux peuvent être équipés départ usine de différentes longueurs et types de câbles.
Exemples des variantes possibles
- Fibre optique, longueur jusqu'à 50 m max.
- Fibres optiques adaptés aux chaînes d’entraînement jusqu'à 10 m max.
- Tuyau de protection pour une charge mécanique accrue, longueur jusqu'à 50 m max.
Composants pour l'utilisation dans le vide
Les capteurs spéciaux de la série IFS sont conçus pour être utilisés dans le vide. En plus des capteurs, des accessoires compatibles avec le vide sont disponibles.
- Fibres optiques avec tuyau de protection en version compatible avec le vide, longueur jusqu'à 50 m max.
- Conduite de vide avec fibre optique
- Tuyau à vide en deux côtés, douille FC/APC, version 1 canal et 6 canaux
