Interféromètre à lumière blanche de haute précision pour la mesure sans contact de la distance et de l’épaisseur
Les interféromètres à lumière blanche innovants de Micro-Epsilon créent une nouvelle référence en matière de mesure de distance et d’épaisseur de haute précision. Les capteurs permettent d’obtenir des résultats de mesure stables avec une résolution inférieure au nanomètre en offrant une plage de mesure et un écartement de base relativement grand. Les interféromètres sont disponibles en 3 séries : le IMS5400-DS pour la mesure de distance industrielle de haute précision, le IMS5400-TH pour la mesure d’épaisseur précise et le IMS5600-DS utilisable en vide pour les mesures de distance avec une résolution de l’ordre du picomètre.
Characteristics
- Mesure de la distance absolue avec une précision de l’ordre du nanomètre
- Mesurer l’épaisseur indépendamment de la distance à partir du capteur
- Mesure de distance multi-peak et mesure d’épaisseur multicouche
- Précision inégalée pour les applications industrielles
- Meilleur de sa classe : résolution 30 picomètres (IMS5600)
- Stabilité élevée du signal grâce à de nouveaux algorithmes d’évaluation et à une compensation active de la température
- Large écartement de base
- Paramétrage simple via l’interface web
- Capteurs optimisés pour l’industrie avec boîtier métallique robuste et câbles flexibles
- Capteurs et câbles adaptés au vide
Interféromètre pour l’industrie et l’automatisation

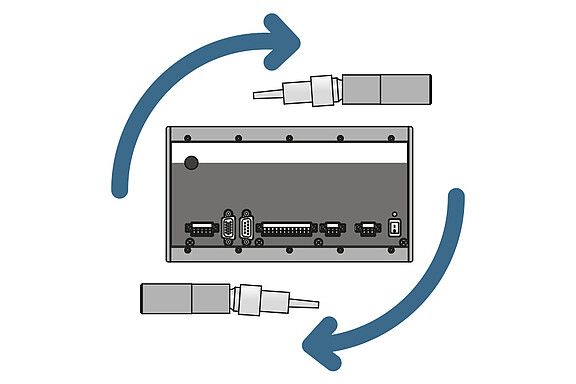

L’interféromètre industriel à lumière blanche se compose d’un capteur robuste, d’un câble de capteur très flexible et d’un contrôleur dans un boîtier en aluminium, qui peut être monté sur un rail DIN. Le contrôleur dispose d’un contrôle actif de la température, qui compense les variations de la température ambiante et atteint ainsi une excellente stabilité de la température. Grâce à sa conception robuste, l’interféromètre peut également être intégré dans des environnements industriels. Des longueurs de câble prolongées jusqu’à 10 m permettent d’obtenir de grandes distances entre le contrôleur et le capteur. Pour les tâches de mesure dans les salles blanches et sous vide, des capteurs, des câbles et des passages de câble utilisables en vide sont disponibles.
Petit spot de lumière pour mesurer les plus petits détails et structures
Les capteurs génèrent un petit point lumineux sur toute la plage de mesure. Le diamètre du spot de lumière n’est que de 10 µm et permet la détection de petits détails tels que les structures sur les semi-conducteurs et les composants électroniques miniaturisés. Le point lumineux est visualisé par un laser pilote et facilite l’alignement du capteur.
Nouveaux modèles de capteurs avec différents types de construction
Pour l’intégration des interféromètres dans des environnements exigeants, de nouveaux capteurs sont disponibles avec différents types de construction et de propriétés. Grâce à son trajectoire de rayon de 90°, le IMP-DS0.5/90/VAC peut être monté même dans des espaces de montage à faible hauteur. Le nouveau capteur miniature IMP-DS1/VAC compte parmi les plus petits capteurs optiques de Micro-Epsilon. Avec un diamètre de 4 mm et un câble intégré, ce capteur peut également être utilisé dans des espaces de montage extrêmement réduits. Les capteurs et le câble se prêtent aussi bien pour la salle blanche que pour le vide.
Laser pilote breveté pour un positionnement simple du capteur
Les interféromètres à lumière blanche fonctionnent avec de la lumière infrarouge dans le spectre non visible (longueur d'onde d'environ 840 nm), ce qui signifie que la position de mesure n'est pas visible. Pour visualiser la position de mesure, les systèmes Micro-Epsilon sont équipés d'un laser pilote qui projette un point lumineux sur la position de mesure. En outre, le laser pilote utilise une méthode brevetée pour fournir un retour sur la distance en plus de la position de mesure. Si la cible est à la bonne distance de l'objet à mesurer et donc dans la plage de mesure, le laser pilote reste allumé. Si la cible est en dehors de la plage de mesure, le laser pilote clignote.
Adaptateur de montage réglable pour l'alignement du capteur
Pour obtenir une précision maximale, les interféromètres doivent être alignés aussi perpendiculairement que possible par rapport à la cible. Grâce à l’adaptateur de montage réglable, les capteurs peuvent être alignés de manière optimale sur l’objet de mesure. Vous pouvez aligner le capteur après le montage dans la machine. L'adaptateur industriel permet le déplacement dans les axes X et Y ainsi que l'inclinaison du capteur par rapport à l'objet de mesure.
Nouveau : Adaptateur de montage réglable pour la mesure d’épaisseur bilatérale
Le JMA-Thickness se compose de deux adaptateurs de montage réglables et soutient l'alignement des capteurs lors d'une mesure d'épaisseur bilatérale. Ainsi, les points de mesure peuvent être disposés de manière absolument coïncidente sur un axe optique, ce qui assure une mesure fiable de l'épaisseur avec la plus grande précision possible. Le JMA-Thickness est idéal pour l'intégration dans des machines et des installations de production. Les plaques de montage prémontées permettent une installation simple et rapide.
Maniement convivial via une interface web
La configuration du contrôleur et des capteurs est intégralement exécutée sans logiciel supplémentaire, par le biais d’une interface web conviviale. L’interface web est appelée via une connexion Ethernet et permet de régler rapidement et facilement, par exemple, les moyennes, la fréquence de mesure et les préréglages.
Unités d'interfaces et de calcul
Interfaces modernes pour l’intégration dans des machines et des installations
Le contrôleur dispose d’interfaces intégrées telles que Ethernet, EtherCAT et RS422 ainsi que des connexions d’encodeur, de sorties analogiques, d’entrées de synchronisation et d’entrées/sorties numériques additionnelles. PROFINET et Ethernet/IP sont disponibles grâce aux modules d’interface Micro-Epsilon. Cela permet d’intégrer l’interféromètre dans tous les systèmes de commande et programmes de production.
