Centres de service et lignes de découpe
Dans les installations de découpe telles que les cisailles longitudinales et transversales, un contrôle final de la qualité du matériau à livrer est un avantage. Outre pour déterminer si la tôle ou la bague découpée répond aux exigences, les installations de mesure de Micro-Epsilon permettent également de documenter et de consigner intégralement la production.
L'un des avantages des systèmes de mesure en forme de cadre C et O des séries thicknessCONTROL MTS 8201/8202 est particulièrement visible dans ce domaine. La haute résolution latérale des lignes laser discrètes permet non seulement de mesurer l'épaisseur, mais aussi de détecter la largeur et l'effet de sabre.
Caractéristiques
- Mesure géométrique sans influence du matériau
- Calibrage entièrement automatique
- Détection et compensation du basculement
- La haute résolution latérale permet une mesure combinée de l'épaisseur et de la largeur
- Détection des bandes individuelles dans les cisailles de refente
- Logiciel d'analyse complet avec de nombreux diagrammes pour les profils transversaux, les profils longitudinaux, l'analyse MSP et la représentation des couleurs manquantes
- Contrairement au cadre C, le modèle à cadre O ne nécessite pratiquement pas de place à côté de la ligne de bande

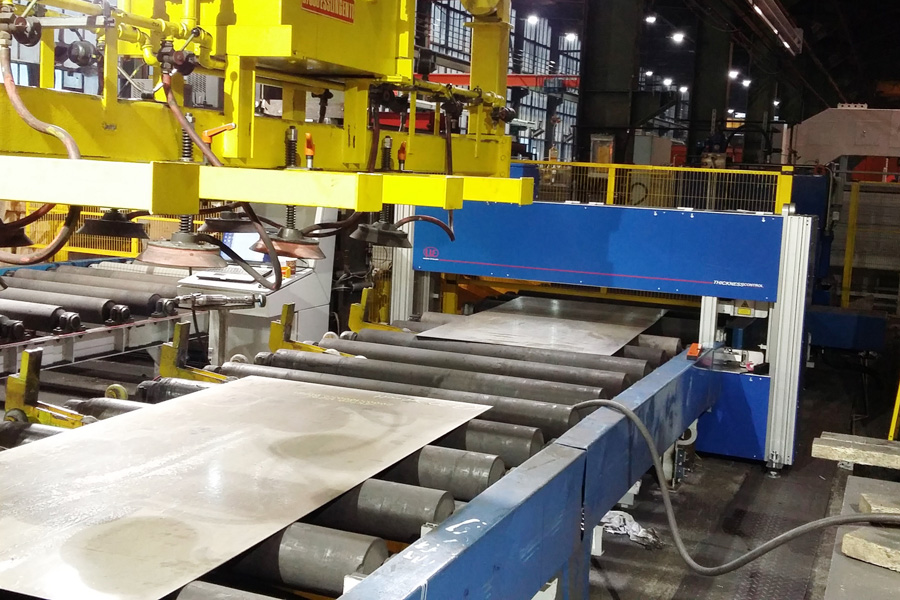

Mesure d'épaisseur à 3 pistes après la refente avec le système de cadre O thicknessCONTROL MTS 8201.LLT
Grâce à un concept mécanique flexible, les cadres O peuvent être équipés d'un nombre variable de canaux de mesure d'épaisseur. Il est ainsi possible de réaliser les modes de mesure les plus divers.
- Mesure de profil d'épaisseur transversale avec un canal de mesure et des profils longitudinaux virtuels
- Mesure d'épaisseur sur le bord et au centre le long de la tôle avec 3 canaux de mesure d'épaisseur
- Mesure d'épaisseur sur le bord et au centre de la tôle et mesure de profil d'épaisseur supplémentaire avec 4 canaux de mesure d'épaisseur
- Jusqu'à 3000 mm avec cadre O
- Indépendant de la surface, du matériau et de l'alliage
