thicknessGAUGE

Système de capteur pour la mesure précise de l'épaisseur

thicknessGAUGE C.C

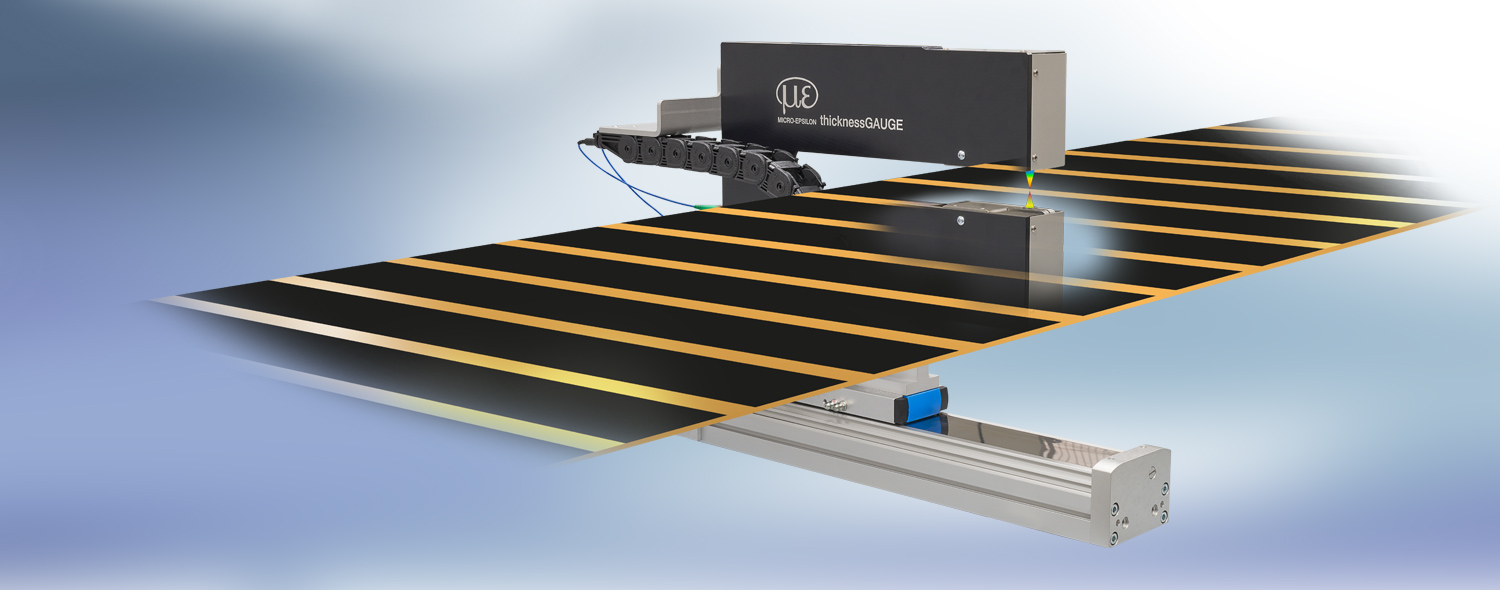

Les systèmes de capteur thicknessGAUGE C.C utilisent des capteurs de déplacement confocaux chromatiques pour la mesure d’épaisseur. Ces capteurs permettent une mesure de grande précision avec une fréquence de mesure élevée. Le procédé de mesure innovant permet par ailleurs la mesure des surfaces miroitantes et brillantes.

logo

Caractéristiques

  1. Technologie utilisée : capteurs confocaux chromatiques
  2. Plage de mesure (épaisseur) : 2,5 mm
  3. Précision : ± 0,4 µm
  4. Fréquence de mesure : jusqu’à 10 kHz
  5. Idéal pour la mesure à grande résolution des surfaces hautement réfléchissantes et brillantes
  6. Egalement pour les films (semi-)transparents
[]
Contact
Micro-Epsilon France S.a.r.l.
Formulaire de contact
test
Votre demande sur : {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Obligatoire
Nous traitons vos données de manière confidentielle. Veuillez lire notre déclaration de protection des données.

Mesure de l'épaisseur précise avec des capteurs confocaux chromatiques

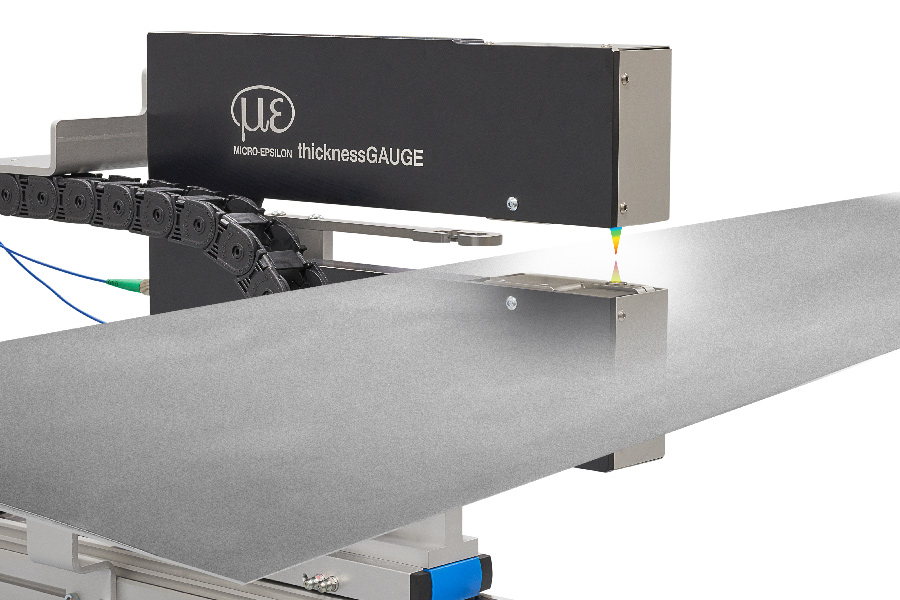

Les systèmes de capteurs thicknessGAUGE C.C sont montés prêts à l'emploi et calibrés en usine. Ils se composent d'un cadre stable sur lequel sont fixés deux capteurs confocaux chromatiques. Ces capteurs détectent l'épaisseur de l'objet à mesurer selon le principe de différence. Les capteurs confocaux sont exactement alignés l'un sur l'autre côté montage, ce qui permet une grande précision de mesure.

Par le biais d’un axe linéaire, le capteur de system traverse de la position de stationnement vers le point de mesure. Pour le calibrage entièrement automatique, le système reviennent dans la position de stationnement.

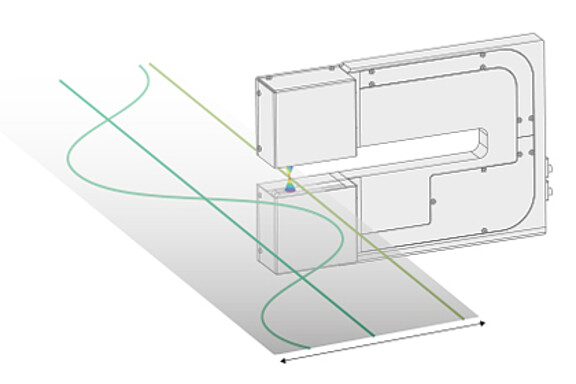

Les systèmes de capteur thicknessGAUGE C.C sont utilisés pour la mesure d’épaisseur précise des rubans et des plaques. Le système peut être utilisé pour la mesure d’une piste fixe, p.ex. pour la mesure de la ligne centrale (épaisseur centrale) ou la mesure d’épaisseur sur le bord. L’unité linéaire permet au thicknessGAUGE d’effectuer une mesure d’épaisseur traversée jusqu’à 600 mm de la largeur de bande.
