Systèmes évolutifs pour la mesure de l'épaisseur des films d'électrodes
Micro-Epsilon offre une large gamme de systèmes de mesure d'épaisseur répondant à différentes exigences et domaines d'application dans les lignes de revêtement. Les cadres thicknessCONTROL C sont conçus pour être utilisés dans des environnements très difficiles tels que les revêtements à sec. Le cadre robuste et la compensation de température intégrée permettent d'obtenir une grande précision de mesure, même à des températures élevées. Les systèmes peuvent être réalisés en fonction de l'application pour différentes largeurs de film avec jusqu'à 8 pistes de mesure.
Caractéristiques
- Système de mesure d'épaisseur de haute précision pour films anodiques et cathodiques revêtus
- Capteurs utilisés : capteurs confocaux chromatiques
- Idéal pour la mesure d'épaisseur et la régulation lors du revêtement à sec
- Construction robuste avec compensation de température intégrée
- Plage de mesure d'épaisseur à partir de 10 µm
- Précision du système à partir de ±0,3 µm
- Progiciel complet pour l'acquisition de données, le traitement des signaux et l'automatisation
- Configurable pour 1 | 2 | 3 | 4 | 6 | 8 pistes
Idéal pour mesurer l'épaisseur de jusqu'à 8 pistes

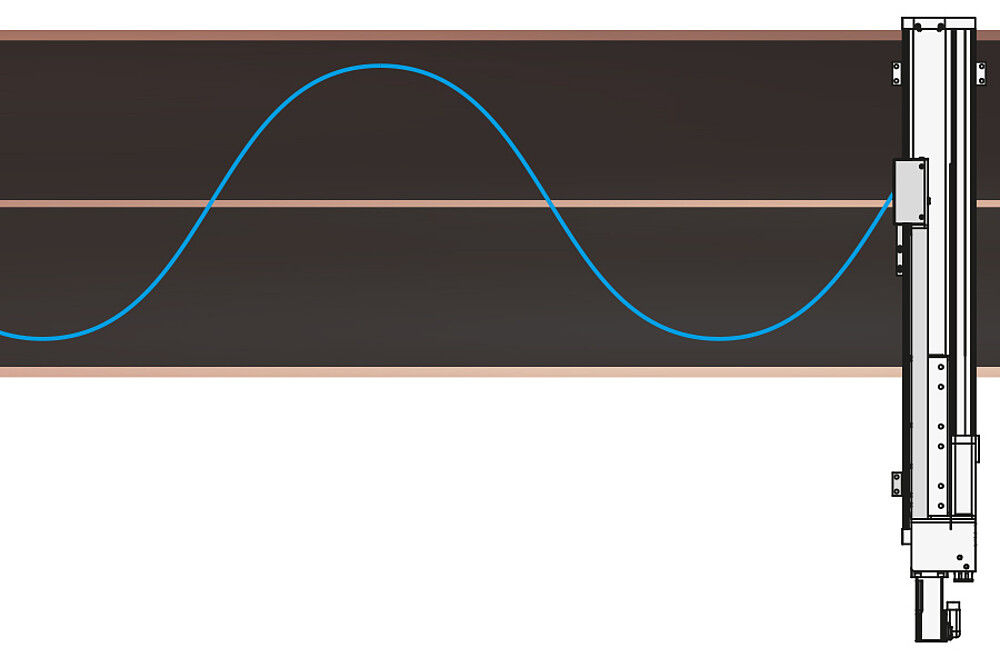

Le thicknessCONTROL peut être utilisé pour la mesure d’une piste fixe, p. ex. pour la mesure de la ligne centrale (épaisseur centrale) ou la mesure d’épaisseur sur le bord. En alternative, le système de capteurs peut également être utilisé pour la mesure d'épaisseur traversante de films de batterie revêtus. Si les systèmes sont équipés de plusieurs capteurs, un maximum de 8 pistes peuvent être détectées simultanément.
Logiciel d’analyse et de contrôle performant
Les systèmes thicknessCONTROL sont équipés d’une unité linéaire intégrée comprenant la commande du moteur, une boîte à bornes de bus compacte, un dispositif d’étalonnage automatique ainsi qu’un PC multitouche avec logiciel préinstallé. Ce logiciel permet des modes de mesure différents tels que la mesure d’épaisseur à piste fixe sur des positions quelconques, la mesure du profil d’épaisseur, la mesure des plusieurs profils longitudinales, un paquet MSP ainsi qu’une surveillance automatisée de la capabilité des moyens de contrôle.
Mesure d'épaisseur haute performance, même en revêtement sec
Le système de mesure thicknessCONTROL BTG8702 2C.4K se compose de deux cadres de mesure robustes qui contiennent chacun huit capteurs confocaux. Il est ainsi possible de surveiller au total 8 pistes du film revêtu d'une largeur totale allant jusqu'à 1,6 m. Grâce à sa conception robuste, le système convainc par des mesures très précises et stables à long terme dans le revêtement à sec. Pour le calibrage entièrement automatique, les deux cadres de mesure reviennent dans le boîtier de stationnement.
