Mesure de la variation de l’épaisseur des disques
La série est spécialement conçue pour la mesure sans contact de la variation de l’épaisseur des disques (DTV). Micro-Epsilon offre des capteurs capacitifs pour les mesures multipistes ainsi qu’un coffret équipé d’un canal de mesure complet pour l’utilisation mobile. Des capteurs de déplacement capacitifs déterminent l’épaisseur des disques de frein de deux côtés par le biais du principe de différence. Si le disque de frein tourne, l’écart d’épaisseur est alors constaté sur toute la circonférence du disque. Si plusieurs paires de capteurs ou le capteur à canaux multiples CSH1,4FL devaient être utilisées, une mesure multipiste de l’épaisseur est alors possible. La mesure d’épaisseur peut avoir lieu sur banc d’essai, durant les essais sur route ou en atelier. Le coffret de mesure DTV a été conçu pour les utilisations mobiles telles que l’assurance qualité ou les demandes en garantie.
Caractéristiques
- Mesure DTV sans contact Mesure d’épaisseur multipiste
- Mesure dynamique jusqu’à 20 kHz
- Capteur robuste pour une utilisation durable
- Pack logiciel étendu
- Evaluation en temps réel des résultats de mesure
- Maniement convivial via une interface web
- Interfaces analogiques, Ethernet, EtherCAT
Capteur robuste à canaux multiples pour banc d’essai et essais sur route
Le capteur multipiste innovant CSH1, 4FL contient 4 capteurs capacitifs dans un boîtier compact. Le système permet de mesurer 4 voies sur le disque de freinage de manière synchrone. Pour permettre une mesure d’épaisseur précise en termes de position, les capteurs sont agencés de manière inversée, si bien qu’ils peuvent être montés sur les faces opposées du disque de freinage. Un substrat en céramique protège les capteurs des charges mécaniques et thermiques. Ceci garantit également un haut degré de stabilité thermique permettant des résultats de mesure précis en cas de températures ambiantes changeantes.
En liaison avec le contrôleur DT6220, les quatre canaux de capteurs peuvent être configurés et traités de manière synchrone. Le degré élevé de bande passante permet de réaliser des mesures dynamiques jusqu’à 5 kHz (-3 dB). Les données sont transmises via une sortie analogique ou une interface Ethernet ou EtherCAT de façon numérique. La configuration du capteur et du contrôleur s’effectue rapidement et simplement via une interface web.
Coffret pour utilisation mobile

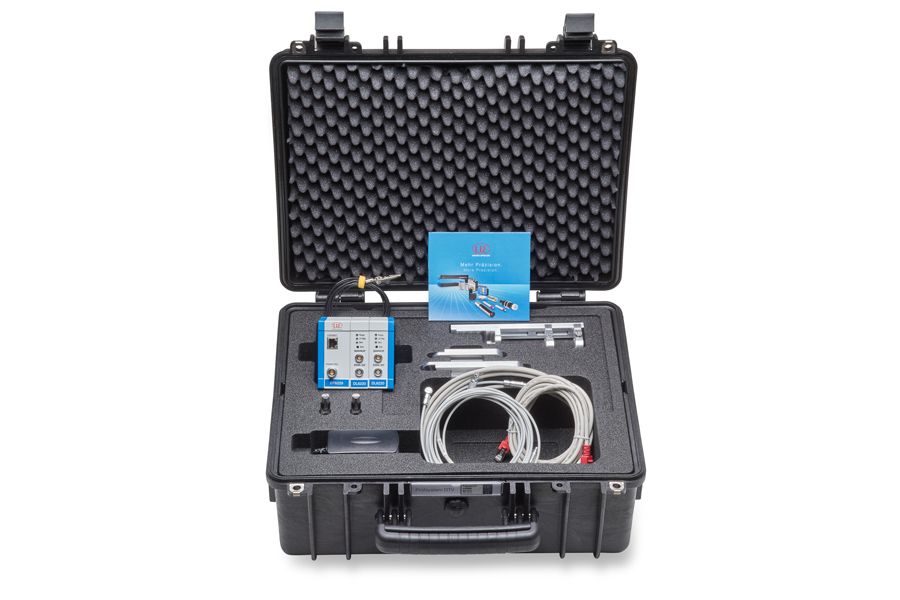

Le coffret de mesure inclut un contrôleur 2 canaux avec licence logicielle, 2 capteurs capacitifs avec câble correspondant et un kit de fixation. Il permet des mesurer l’épaisseur du disque de frein très rapidement. Les données DTV peuvent être évaluées sur un PC ou un ordinateur portable. Le contrôleur est activé pour le logiciel de mesure de variation de l’épaisseur des disques de Micro-Epsilon. Des fonctions spécifiques permettent de masquer les perforations des disques de freinage. Des algorithmes intelligents permettent de multiples évaluations sans devoir utiliser un encodeur supplémentaire.
