Capteur 3D pour l’inspection des surfaces miroitantes
Les capteurs reflectCONTROL offrent une solution innovante pour la détection des défauts sur les surfaces hautement réfléchissantes et transparentes. Ces capteurs utilisent la déflectométrie à mesure de phase et permettent une mesure surfacique. Contrairement à l'inspection visuelle traditionnelle par l'homme, qui implique un grand nombre de collaborateurs et de temps de travail, le capteur reflectCONTROL fournit des résultats de mesure précis qui permettent une analyse détaillée de la qualité de la surface. Des logiciels performants sont disponibles pour l'évaluation et le paramétrage, ce qui améliore considérablement l'efficacité et la précision du contrôle des surfaces.
Caractéristiques
- Amélioration de la disposition des caméras pour des images 2D plus nettes
- Les moindres écarts à partir de 10 nm peuvent être détectés

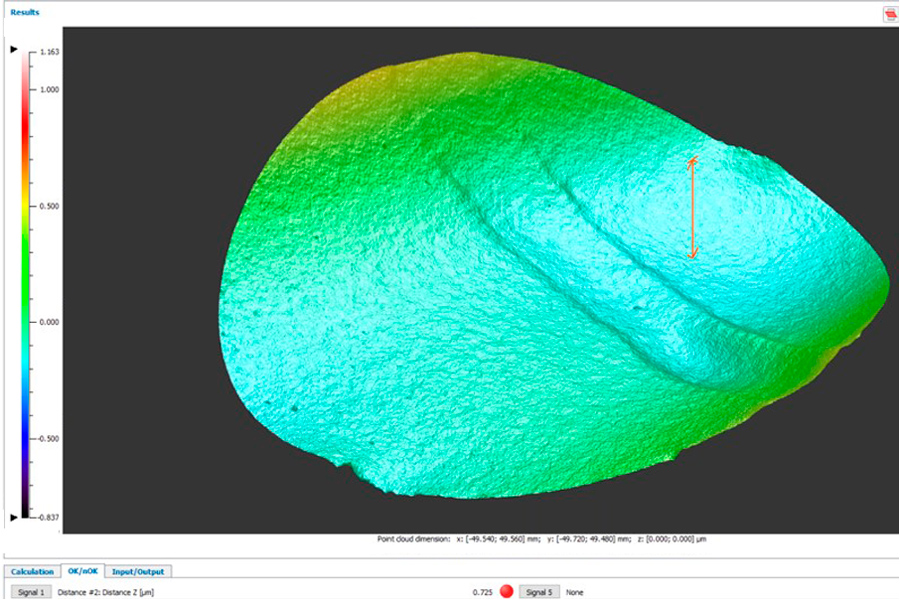

- Sortie de nuages de points 3D pour une mesure de hauteur ultra-précise
- Données 3D directement issues du capteur avec jusqu'à 5 millions de points de données
- Résolution nanométrique dans la direction Z
- Résolution XY 100 µm
- Logiciel 3DInspect performant
Capteur de déflectométrie pour la mesure 3D des surfaces miroitantes: RCS 130-160 3D HLP
Caractéristiques :
- Champ de mesure 170 x 160 mm
- Pour la mesure de surfaces planes hautement réfléchissantes
- Sortie d'images 2D d'intensité de base, d'amplitude et de courbure
- Sortie de nuages de points 3D pour une mesure de hauteur très précise

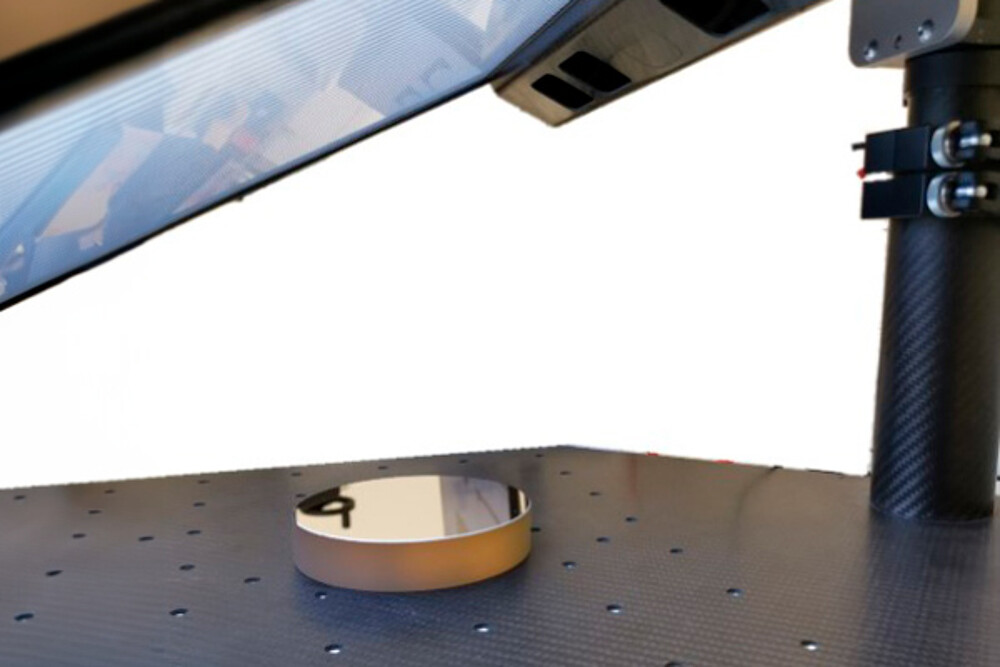

Le RCS130-160 3D HLP est conçu pour la détection de forme des pièces miroitantes. Le capteur affiche une projection de franges sur l’écran qui est réfléchie par le biais de la surface de l’objet dans les caméras du capteur. Le capteur fournit une représentation 3D de la surface en permettant de déterminer la topologie des composants (p. ex. la planéité, le fléchissement, la courbure). Le modèle RCS130 est optimisé pour les tâches de mesure et d’inspection, p.ex. dans la ligne de production. Le capteur dispose d’une interface GigE Vision en fournissant les données compatibles avec GenICam.
Inspection de surface des composants miroitants : RCS 110-245 2D
Caractéristiques :
- Champ de mesure 110 x 245 mm
- Pour la mesure de surfaces planes hautement réfléchissantes
- Sortie d'images 2D d'intensité de base, d'amplitude et de courbure
Le reflectCONTROL RCS110-245 2D avec contrôleur intégré est conçu pour la mesure stationnaire ou l’intégration dans les machines. Ce capteur compact détecte des anomalies sur les surfaces miroitantes, qui sont traitées par le logiciel et affichées en tant qu’image de réflectivité et de courbure. GigE Vision permet de transmettre les images de surface obtenues à de nombreux progiciels de traitement d’image pour le traitement ultérieur.
Bien entendu, toutes les fonctionnalités du RCS110-245 2D sont également comprises dans le reflectCONTROL RCS130-160 3D HLP. Les deux capteurs offrent ainsi des solutions performantes pour le contrôle de surface et permettent une intégration sans faille dans les systèmes existants.
Valid3D - Données 3D fiables
Micro-Epsilon 3D-SDK pour la connexion du logiciel
reflectCONTROL dispose d’un SDK (Software Development Kit) à intégration conviviale. Le SDK est basé sur les standards d’industrie GigE Vision et GenICam et comprend les blocs de fonctions suivants :
- Configuration réseau et connexion au capteur
- Contrôle du capteur exhaustif
- Contrôle de la transmission des images de mesure
- Gestion des jeux de paramètres personnalisés
- Programmes exemplaires C++ et documentation
L’accès au capteur par le biais de GigE Vision est également possible sans SDK avec un client GenICam.
