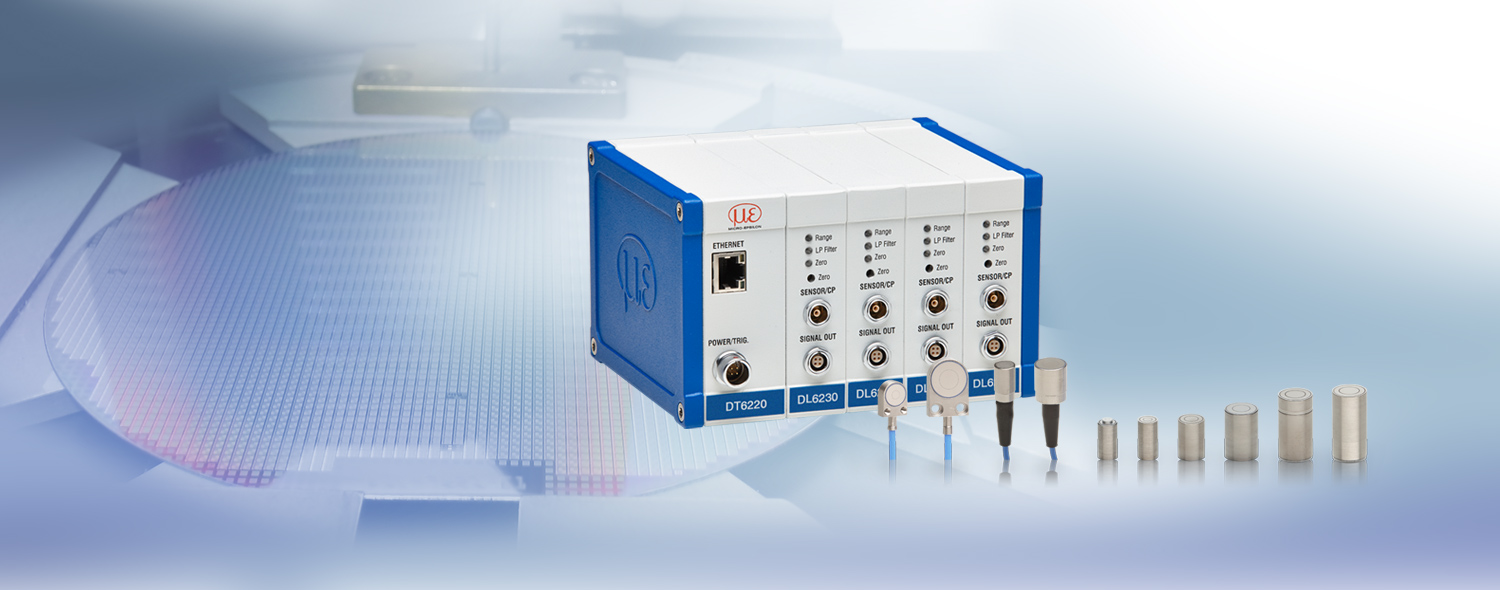

capaNCDT 6200

Système modulaire à canaux multiples - jusqu'à 4 canaux

Système de mesure modulaire à canaux multiples pour la plus haute précision

Le capaNCDT 6200 est le premier système de mesure multi-canal entièrement modulaire. Le contrôleur se laisse facilement étendre jusqu'à quatre canaux et convient de ce fait aux applications les plus flexibles. Tous les capteurs de déplacement capacitifs de Micro-Epsilon peuvent être pilotés par le biais du contrôleur capaNCDT 6200. L'interface Ethernet intégrée permet un paramétrage, de même que des mesures, par l'intermédiaire d'une interface Web. Le démodulateur DL6230 est disponible pour les mesures de haute résolution. Pour les mesures à grande vitesse jusqu'à 20 kHz, le capaNCDT 6222 est utilisé.

Contact
logo

Caractéristiques

  1. Plage de mesure (mm): 0,05 | 0,2 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
  2. Résolution max. 0,2 nm (avec DL6230)
  3. Linéarité max. 0,01 µm
  4. Fréquence limite jusqu'à 20 kHz (-3dB)
  5. Débit des données (sortie numérique) 3,9 kHz
  6. Modulaire - extensible jusqu'à 4 canaux
  7. Sortie analogique (tension/courant)
  8. Interface Ethernet/EtherCAT
  9. Configuration aisée via l'interface Web
  10. Interfaces EtherCAT et PROFINET intégrées
[]
Contact
Micro-Epsilon France S.a.r.l.
+33 139 102 100
Formulaire de contact
Votre demande sur : {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Obligatoire
Nous traitons vos données de manière confidentielle. Veuillez lire notre déclaration de protection des données.
capaNCDT 6200 measuring system extended to 4 channels

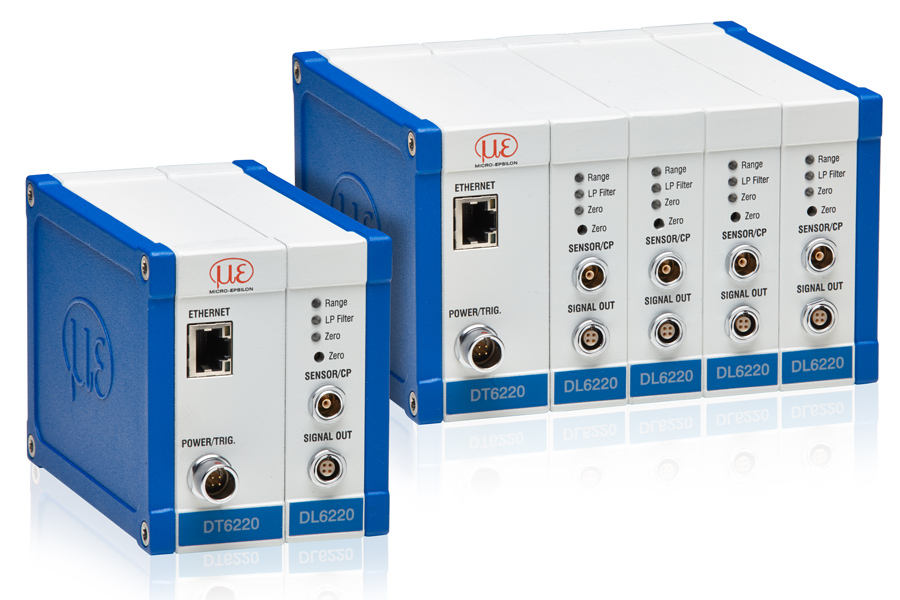

Le système de mesure se compose d’un contrôleur et d’un démodulateur respectif pour le capteur. Sa conception modulaire permet d’assembler facilement jusqu'à quatre canaux. Pour ce but, un démodulateur supplémentaire est intégré. Le contrôleur compact est utilisable comme appareil de table ou sous forme de montage sur rails ou mural, à l’aide d’un adaptateur. Le capaNCDT 6200 est compatible avec tous les modèles de capteur de Micro-Epsilon.

Maniement convivial via une interface web

La configuration du contrôleur et des capteurs est intégralement exécutée sans logiciel supplémentaire, par le biais d'une interface web conviviale. Cette interface web est connectée via Ethernet et permet de procéder en toute simplicité à tous les paramétrages tels que les filtres, les liens arithmétiques et autres paramètres.

Laptop with web interface

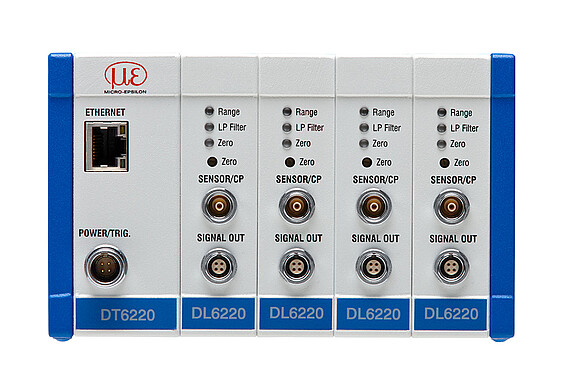

Controller DT6220 with demodulator DL6220

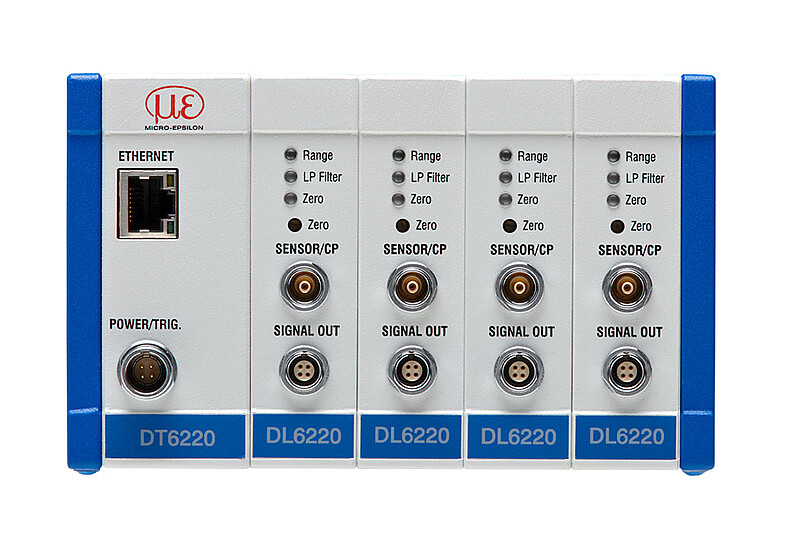

Le démodulateur DL6220 capacitif est utilisé pour de nombreuses tâches de mesure capacitives et offre une haute résolution et stabilité de signal. En plus des sorties analogiques et en fonction du modèle de contrôleur, Ethernet ou Ethernet/EtherCAT sont disponibles en tant qu'interface numérique. Le démodulateur DL6220 est compatible avec tous les capteurs et tous les câbles de la série capaNCDT.

Caractéristiques

  1. Résolution dynamique 0,02 d.p.m. (5 kHz)

  2. Fréquence limite 5 kHz (-3 dB)

  3. Sortie 0...10 V (protégé contre les courts-circuits), 4...20 mA

  4. Interface numérique Ethernet (avec contrôleur DT6220); Ethernet et EtherCAT avec contrôleur DT6230

  5. Ajustage spécial : jusqu'au triple de la longueur de câble standard

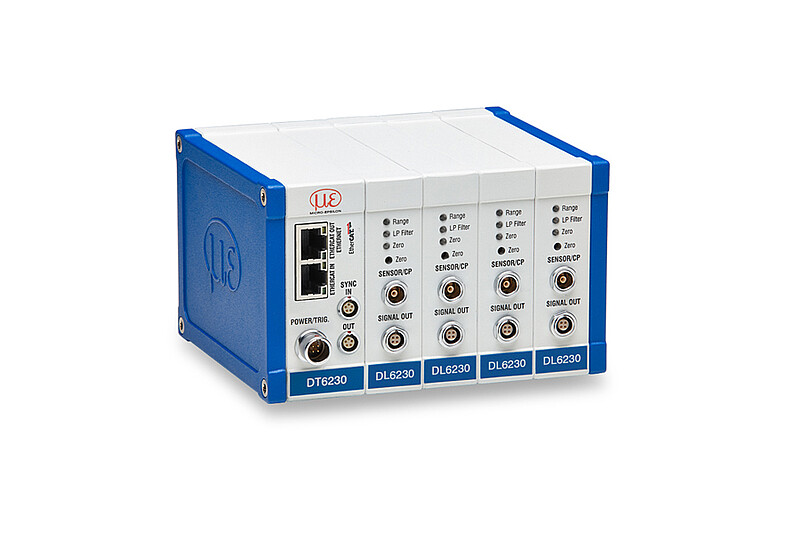

Controller DT6220 with demodulator DL6230

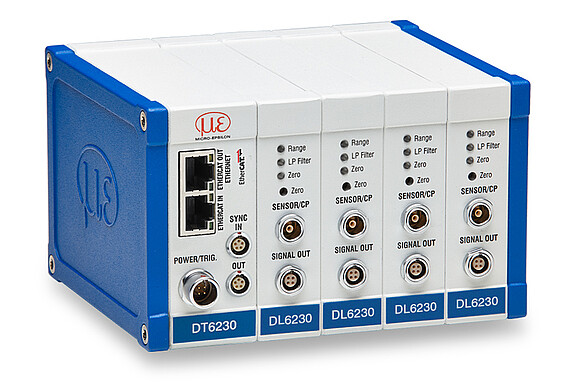

Le démodulateur DL6230 capacitif est utilisé pour les tâches de mesure capacitives à grande résolution et se prête également pour le fonctionnement en mode synchronisé. En plus des sorties analogiques et en fonction du modèle de contrôleur, Ethernet ou Ethernet/EtherCAT sont par ailleurs disponibles en tant qu'interface numérique. Le démodulateur DL6230 est compatible avec tous les capteurs et tous les câbles de la série capaNCDT.

Caractéristiques

  1. Résolution dynamique 0,005 d.p.m. (5 kHz)

  2. Fréquence limite 5 kHz (-3 dB)

  3. Sortie 0...10 V (protégé contre les courts-circuits), 4...20 mA

  4. Interface numérique Ethernet (avec contrôleur DT6220); Ethernet et EtherCAT avec contrôleur DT6230

  5. Ajustage spécial : jusqu'au triple de la longueur de câble standard

controller capaNCDT 6222

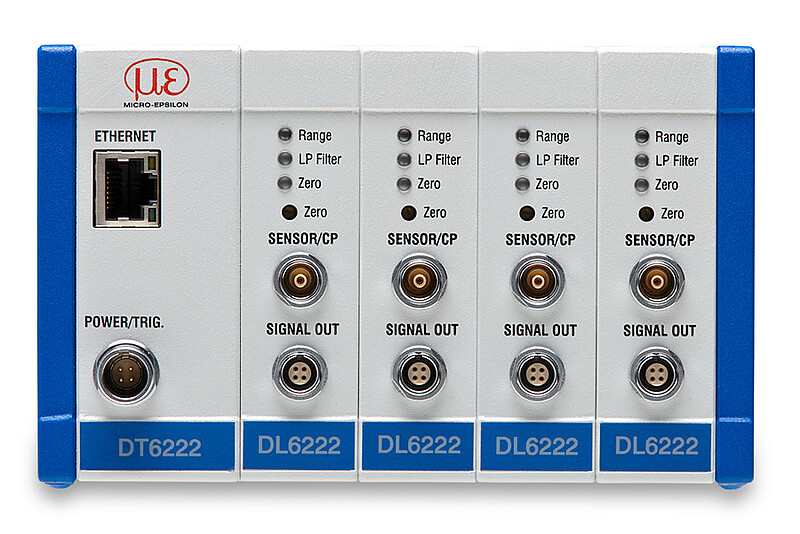

Le contrôleur capacitif DT6222 est utilisé pour les tâches de mesure dynamiques et capacitives. La fréquence limite de 20 kHz (-3dB) permet de surveiller les processus rapides de manière fiable. En plus des sorties analogiques, Ethernet est disponible en tant qu'interface numérique. Le contrôleur DT6222 est compatible avec tous les capteurs et tous les câbles de la série capaNCDT.

Caractéristiques

  1. Résolution dynamique 0,05 d.p.m. (20 kHz)

  2. Fréquence limite 20 kHz (-3 dB)

  3. Sortie 0...10 V (protégé contre les courts-circuits), 4...20 mA

  4. Interface numérique Ethernet

  5. Ajustage spécial : jusqu'au double de la longueur de câble standard (avec démodulateur DL6222/ECL2)

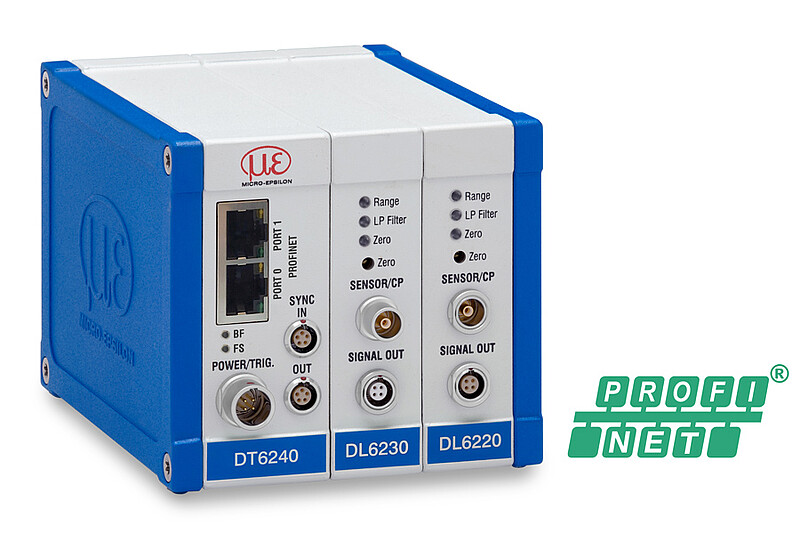

Capacitive standard measuring system with PROFINET

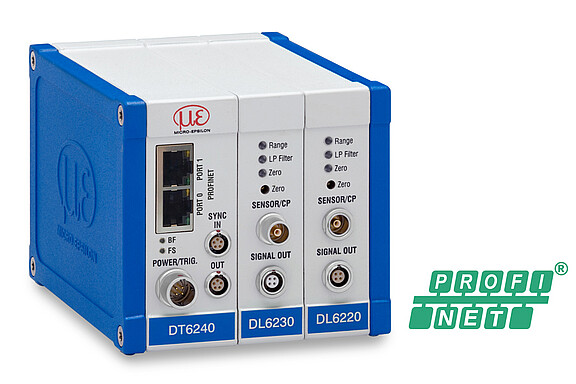

Le contrôleur capacitif DT6240 avec interface Ethernet industriel PROFINET intégrée permet l'intégration directe de la pleine puissance du capteur directement dans votre API via PROFINET, sans modules d'interface supplémentaires. Ce système de mesure de conception modulaire se distingue particulièrement par son rapport qualité-prix. Le contrôleur DT6240 est compatible avec tous les capteurs et tous les câbles de la série capaNCDT.

Caractéristiques

  1. Interface Ethernet industriel PROFINET

  2. Extension modulaire jusqu'à 4 canaux

  3. Synchronisable

  4. Résolution dynamique 0,005% d.p.m. (5kHz)

  5. Sortie analogique 0 ... 10 V (protégée contre les courts-circuits, 4 ... 20 mA)

  6. Accord spécial : jusqu'à 3 fois la longueur de câble standard

Mounting frame for double-sided thickness measurement

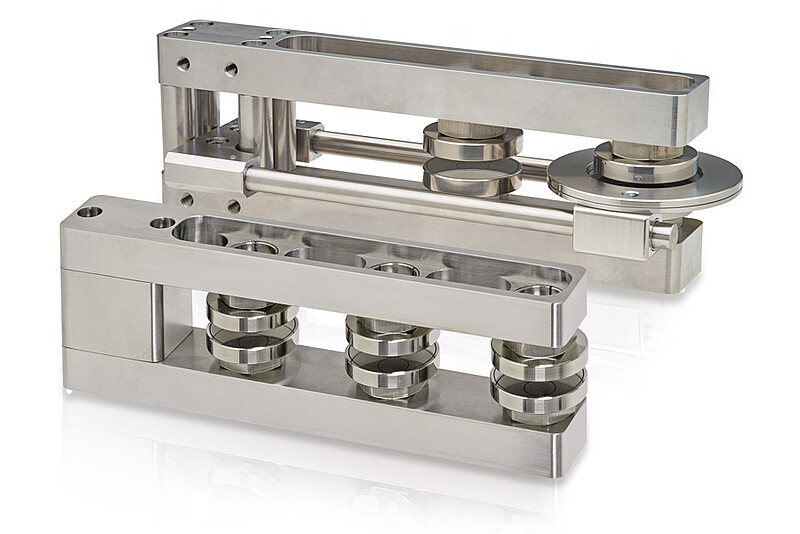

Le cadre de montage a été conçu pour la mesure de l'épaisseur bilatérale avec des capteurs capacitifs et soutient l’orientation des points de mesure les uns par rapport aux autres. Le cadre permet de placer les capteurs exactement sur un axe, grâce à quoi les points de mesure sont disposés en coïncidence. Cela permet d’éviter une mesure décalée et d’obtenir un résultat de mesure fiable avec une précision maximale. Les cadres de montage permettent d'accueillir jusqu'à 6 capteurs. Deux capteurs forment respectivement un point de mesure.
