Système de mesure actif de principe capacitif pour des longs parcours de transmission des signaux

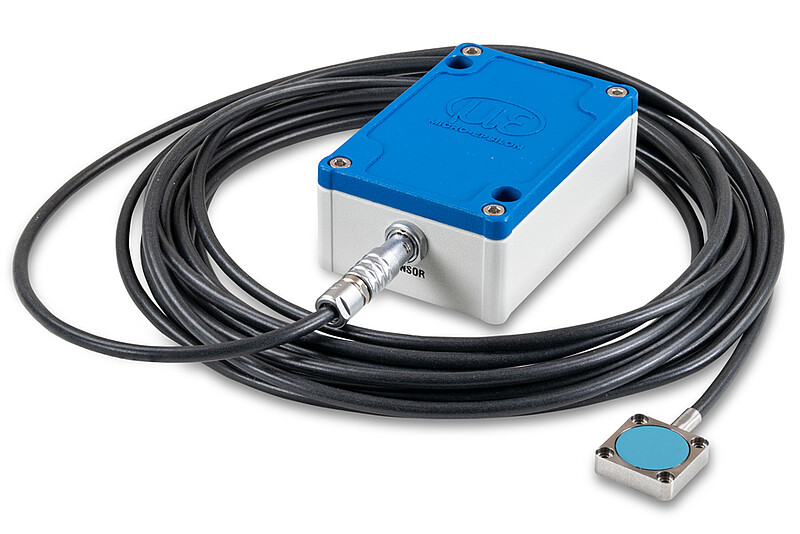

Le capaNCDT 61x4 est un système capacitif actif permettant de mesurer le déplacement, la distance et la position. Composé d’un capteur avec préamplificateur intégré, d’un câble robuste et d’un contrôleur compact, le système de mesure est immédiatement prêt à fonctionner sans étalonnage sur site. Le système de mesure est disponible avec une longueur de câble allant jusqu’à 15 m et convient parfaitement aux applications d’automatisation. Le capaNCDT 61x4 est particulièrement adapté à la production automatisée de robots et aux tâches de mesure avec guidage par chaîne de traînage. Il est également utilisé dans la construction mécanique et la production de semi-conducteurs. Pour assurer une qualité de signal optimale, la longueur de câble requise est déjà calibrée en usine.
Caractéristiques
- Plages de mesure (mm): 2
- Linéarité max. 2 µm
- Résolution max. 0,3 µm
- Interface RS485 ou sortie analogique
- Idéal pour de longs parcours de transmission de signaux jusqu’à 15 m longues voies
- Câbles de capteurs robustes pour utilisation sur les chaînes d’entraînement à chenille et les robots
- Capacité d’intégration élevée grâce à la flexibilité du câblage
- Stabilité maximum du signal, également avec un câble de capteur en mouvement
Câbles robustes pour les robots et les chaînes d’entraînement à chenille
Les câbles robustes du capaNCDT 61x4 offrent une grande flexibilité et des longueurs allant jusqu’à 15 m et sont donc parfaitement adaptés aux tâches de mesure sur les robots et dans l’automatisation.
Capteur plat compact et robuste
Le capteur plat actif est constitué d’un boîtier en acier inoxydable et d’un élément de détection en céramique. Le câble intégré du côté du capteur offre deux avantages majeurs : l’espace d’installation est considérablement réduit et la stabilité mécanique du capteur est accrue.
Le système de mesure capacitif capaNCDT 6114 offre un large éventail d’applications grâce à ses longs parcours de transmission des signaux. Doté de câbles robustes et d’une longueur maximale de 15 m, le système est ainsi parfaitement adapté à une utilisation dans des chaînes d’entraînement à chenille des robots, par exemple. Des résultats de mesure précis avec une stabilité maximale du signal sont également obtenus même lorsque le câble du capteur est en mouvement. Le capaNCDT 6114 dispose d’une sortie analogique de 0 ... 10 V.
Le système de mesure capacitif capaNCDT 6124 offre un large éventail d’applications grâce à ses longs parcours de transmission des signaux. Doté de câbles robustes et d’une longueur maximale de 15 m, le système est ainsi parfaitement adapté à une utilisation dans des chaînes d’entrainement à chenille et des robots, par exemple. Des résultats de mesure précis avec une stabilité maximale du signal sont également obtenus lorsque le câble du capteur est en mouvement. Le système de mesure capaNCDT 6124 dispose d’une interface numérique RS485 en plus de la sortie analogique.
