Systèmes de capteur pour l'inspection LED selon la fonction, la couleur et l'intensité

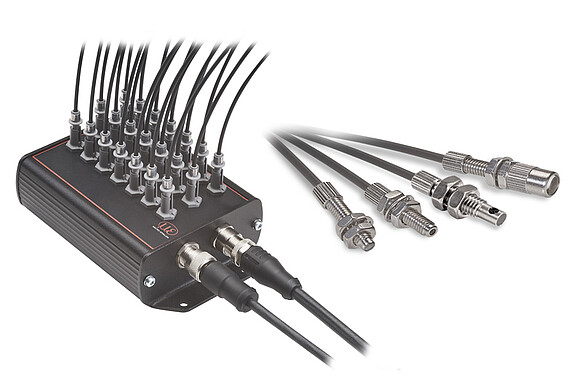

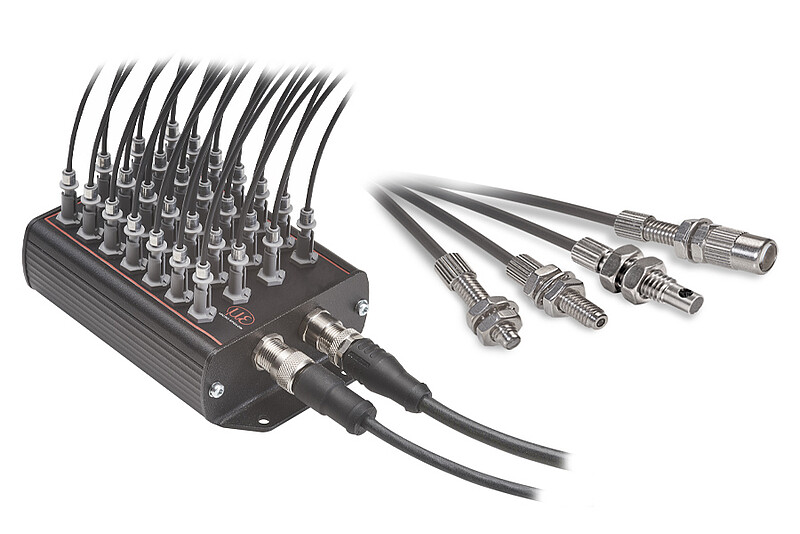

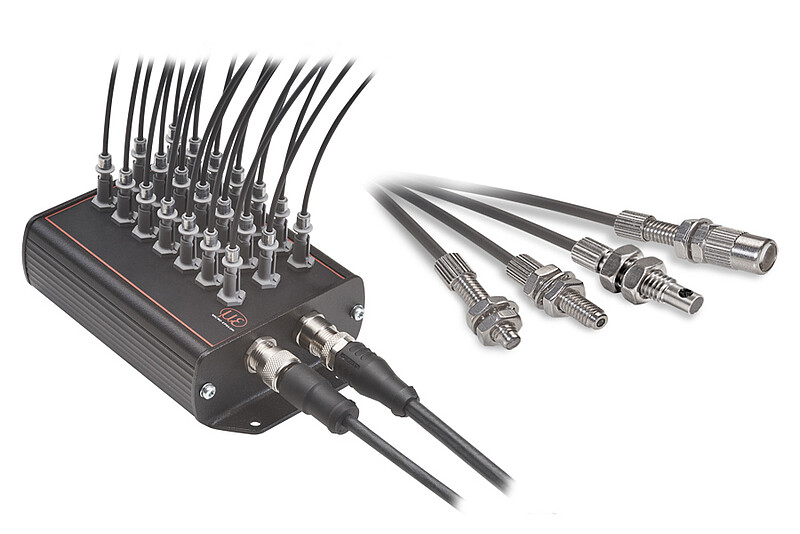

Le colorCONTROL MFA est utilisé pour tester la couleur et l'intensité des LED, des affichages et des objets colorés de manière flexible. Le positionnement flexible des guides d’onde optique sur les objets, leur haute répétabilité, leur fréquence de mesure élevée et leur grand dynamique sont particulièrement avantageux. Le colorCONTROL MFA permet la surveillance simultanée de jusqu’à 28 échantillons.

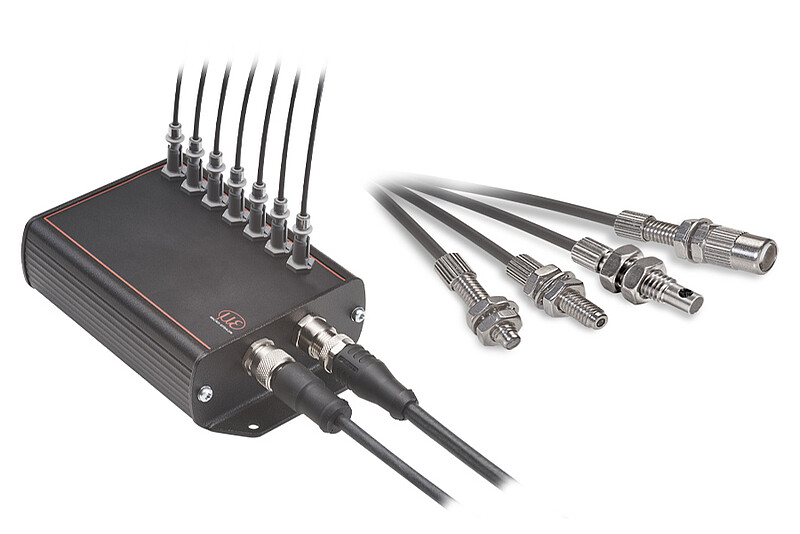

Caractéristiques
-
Système multicanal de reconnaissance des couleurs
-
7 canaux de mesure
-
Répétabilité : xy < ± 0,000025
-
Fréquence de mesure élevée jusqu'à 100 Hz
-
Plage dynamique élevée de 1 ... 50.000 lux
-
Surveillance simultanée de 7 objets de test
-
Test de couleur dans les espaces couleur XYZ, xyY, Luv, uvl et RVB
-
Sortie de la longueur d'onde dominante (λdom)
-
et de la température de couleur (CCT)
-
Capteurs de réception MFS interchangeables
-
Sorties : USB / RS422 / RS232

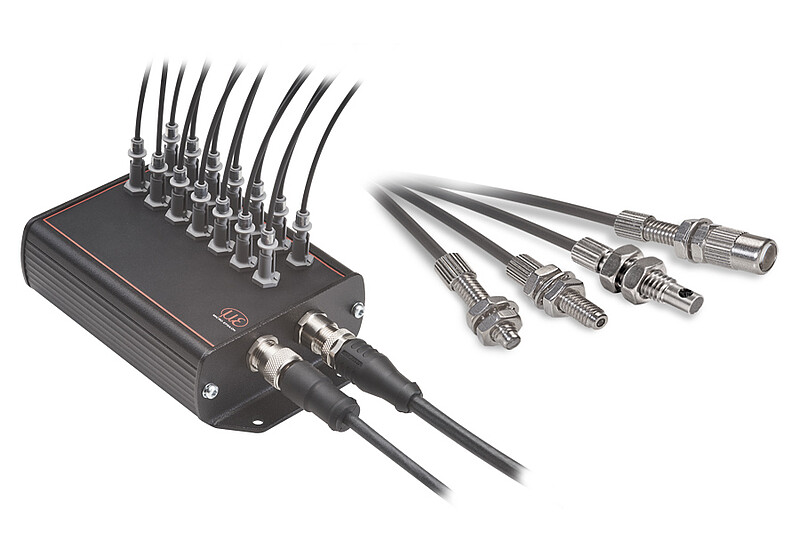

Caractéristiques
-
Système multicanal de reconnaissance des couleurs
-
14 canaux de mesure
-
Répétabilité : xy < ± 0,000025
-
Fréquence de mesure élevée jusqu'à 80 Hz
-
Plage dynamique élevée de 1 ... 50.000 lux
-
Surveillance simultanée de 14 objets de test
-
Test de couleur dans les espaces couleur XYZ, xyY, Luv, uvl et RVB
-
Sortie de la longueur d'onde dominante (λdom)
-
et de la température de couleur (CCT)
-
Capteurs de réception MFS interchangeables
-
Sorties : USB / RS422 / RS232
Caractéristiques
-
Système multicanal de reconnaissance des couleurs
-
21 canaux de mesure
-
Répétabilité : xy < ± 0,000025
-
Fréquence de mesure élevée jusqu'à 60 Hz
-
Plage dynamique élevée de 1 ... 50.000 lux
-
Surveillance simultanée de 21 objets de test
-
Test de couleur dans les espaces couleur XYZ, xyY, Luv, uvl et RVB
-
Sortie de la longueur d'onde dominante (λdom)
-
et de la température de couleur (CCT)
-
Capteurs de réception MFS interchangeables
-
Sorties : USB / RS422 / RS232
Caractéristiques
-
Système multicanal de reconnaissance des couleurs
-
28 canaux de mesure
-
Répétabilité : xy < ± 0,000025
-
Fréquence de mesure élevée jusqu'à 50 Hz
-
Plage dynamique élevée de 1 ... 50.000 lux
-
Surveillance simultanée de 28 objets de test
-
Test de couleur dans les espaces couleur XYZ, xyY, Luv, uvl et RVB
-
Sortie de la longueur d'onde dominante (λdom)
-
et de la température de couleur (CCT)
-
Capteurs de réception MFS interchangeables
-
Sorties : USB / RS422 / RS232

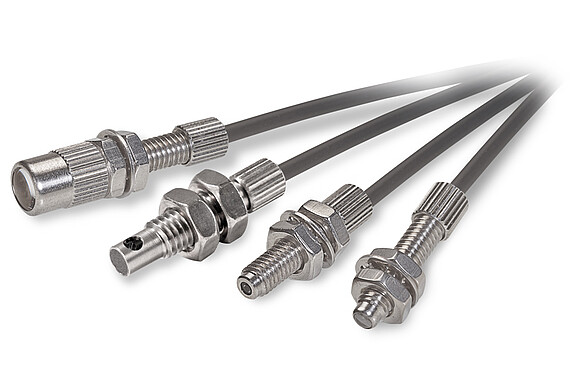

Capteurs

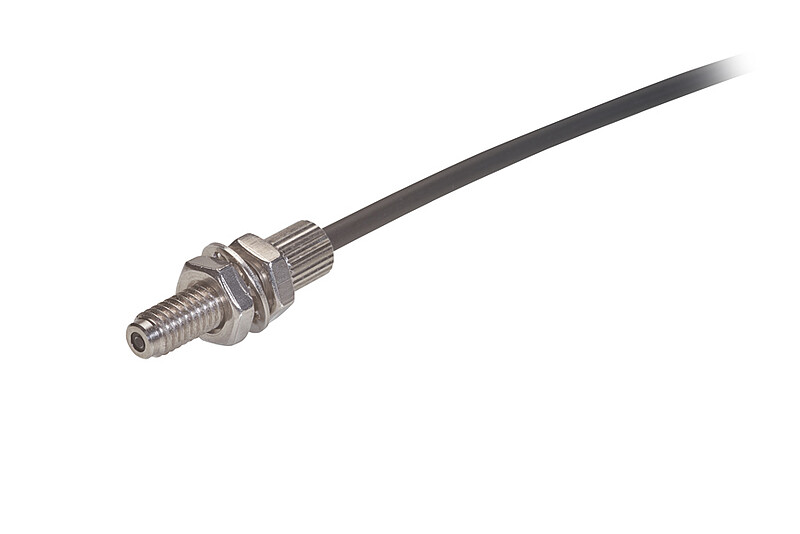

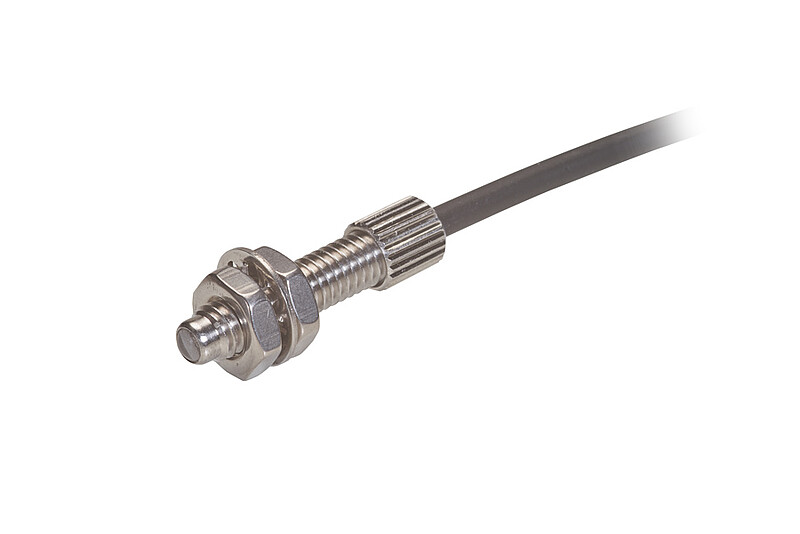

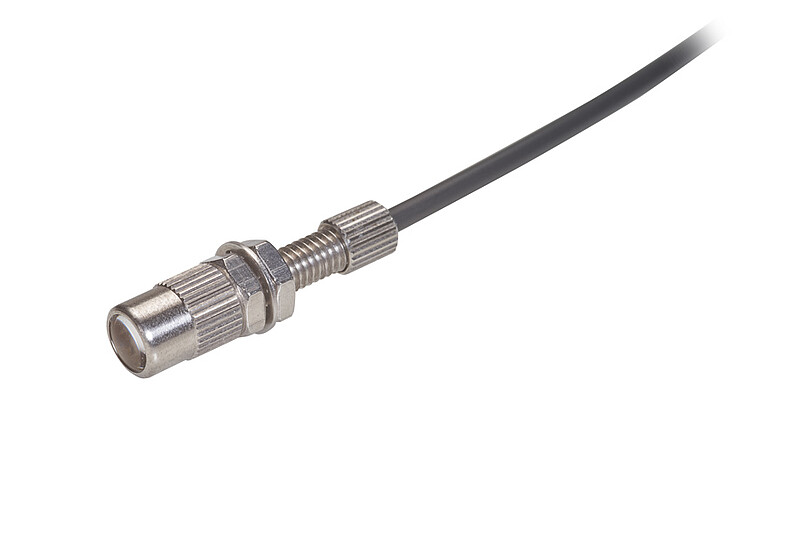

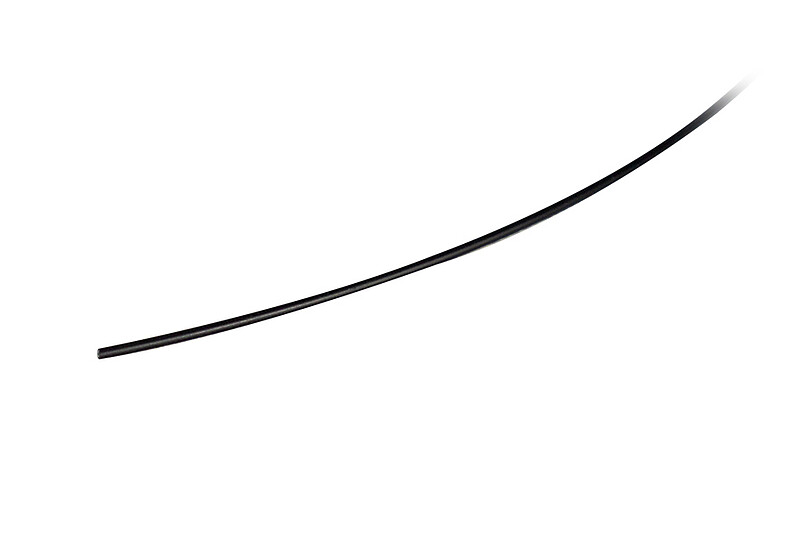

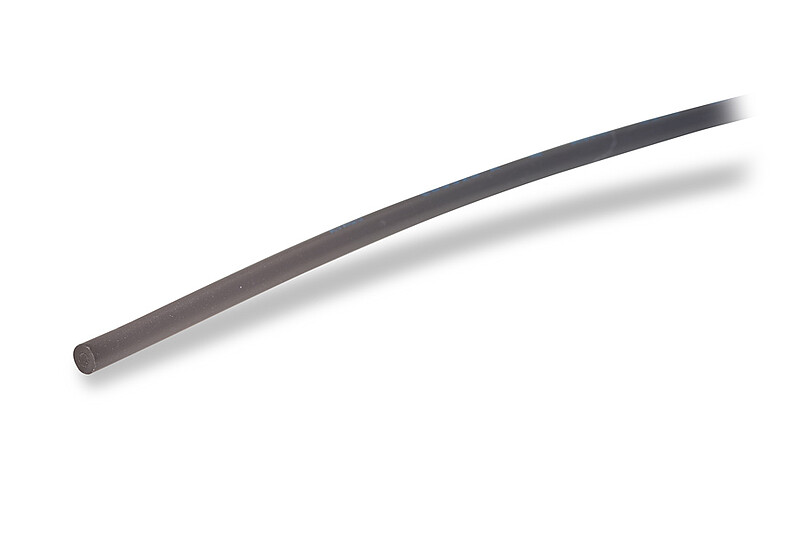

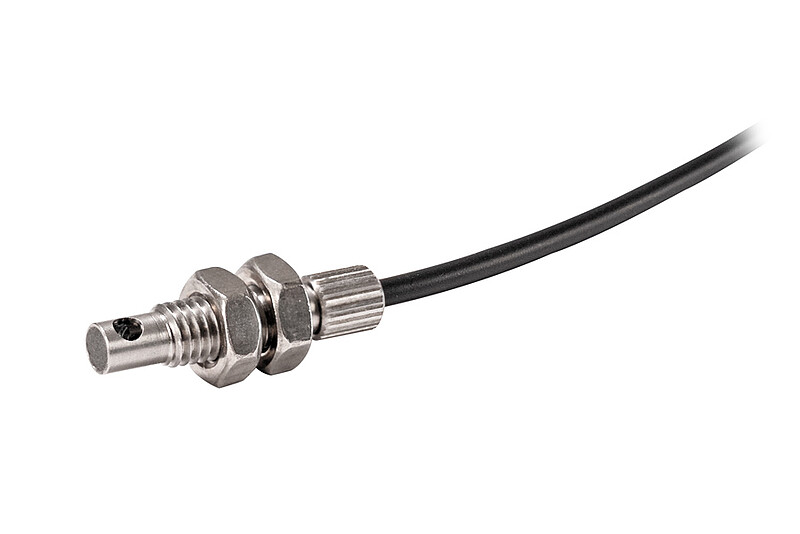

Le fonctionnement du contrôleur colorCONTROL MFA nécessite des capteurs qui sont installés sur le point de mesure. Les capteurs détectent de manière fiable de petits points lumineux à partir de 3 mm et peuvent être combinés individuellement en fonction de la tâche de mesure. Les capteurs de réception de haute qualité avec guide d’onde optique en plastique se caractérisent notamment par leurs faibles dimensions d'installation. Cela permet de réaliser des essais très précis en différents points avec des spécimens d'essai arrangés individuellement. Le portefeuille de capteurs proposé couvre une large gamme de distances de travail et de tailles de spots de mesure. D'autres versions dans d'autres longueurs et plages de température sont disponibles en option.

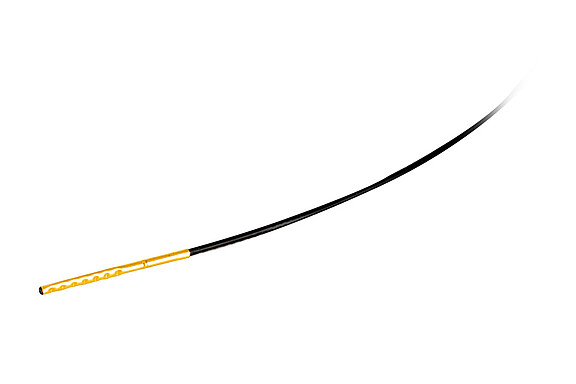

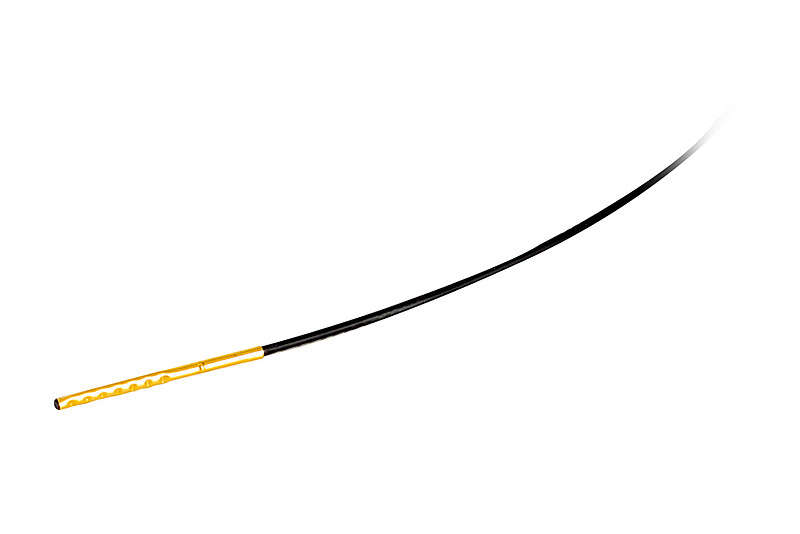

Grâce à son diamètre extrêmement fin de seulement 1,3 mm, le MFS-I01 est prédestiné à une utilisation dans des espaces de montage très restreints. Il est donc parfaitement adapté au contrôle des LED SMD. La douille métallique sur la tête du capteur assure un guidage droit et donc un alignement exact au-dessus de la LED.
