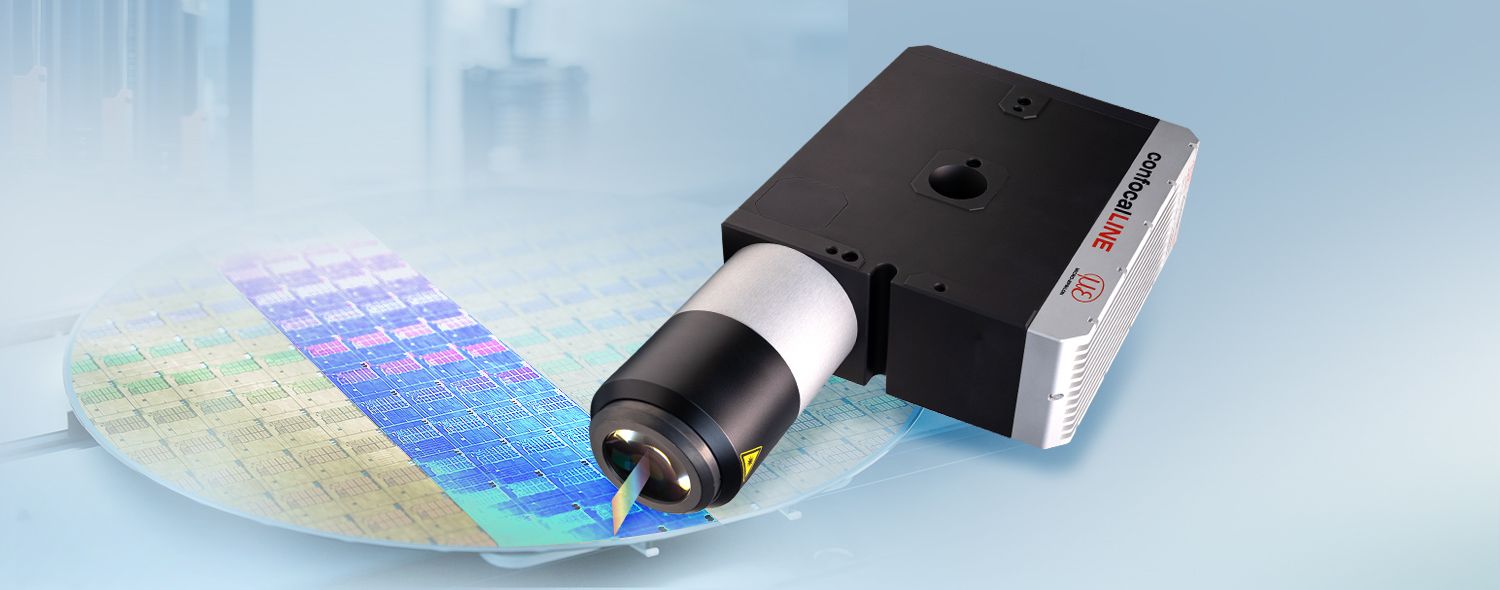

Capteur linéaire confocal pour des scans 3D rapides et de haute précision

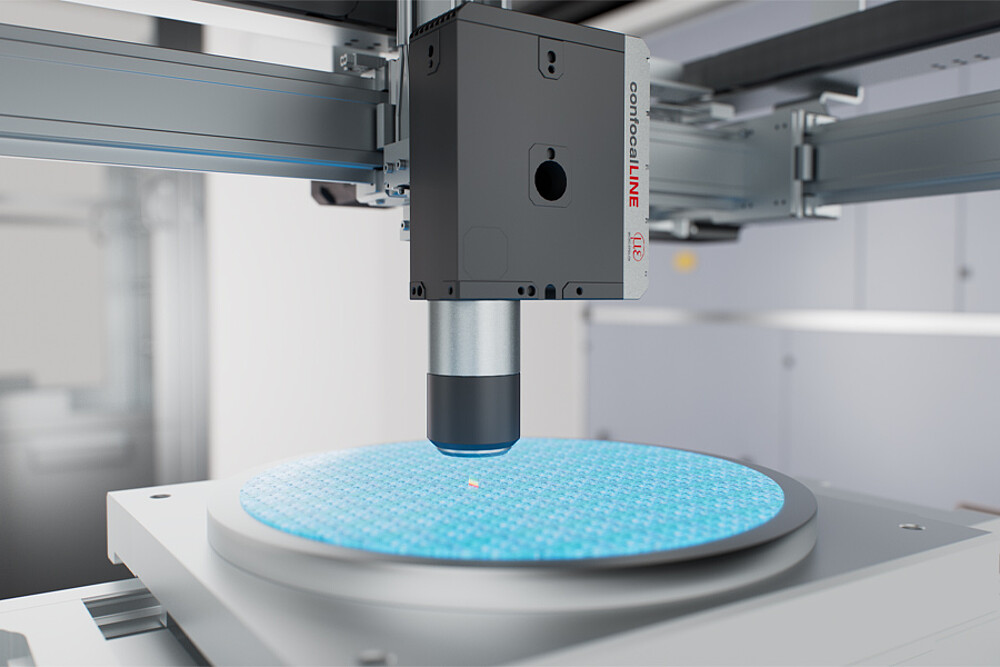

Les nouveaux capteurs confocalLINE permettent des scans de haute précision avec une densité de points maximale et une grande vitesse. Ils détectent de manière fiable une grande variété de surfaces et fournissent des données 3D précises pour des tâches de mesure exigeantes dans la production de semi-conducteurs, la fabrication électronique et la construction de machines de précision. Grâce à l’analyse SMART intégrée et aux interfaces de bus de terrain modernes, les tâches complexes de mesure et d’inspection peuvent être résolues directement dans le capteur – rapidement, de manière stable et avec une grande précision.
Caractéristiques
- Scans de haute précision avec 2 624 points/profil
- Très grande stabilité du signal sur de nombreuses surfaces
- Précision micrométrique pour une détection fiable des plus petits détails
- Design compact du capteur avec traitement des données intégré
- Mesure de profil 2D & mesure de géométrie 3D
- Sortie directe des données de mesure via bus de terrain et Modbus (UDP/TCP)
Grande plage de mesure avec une densité de points maximale

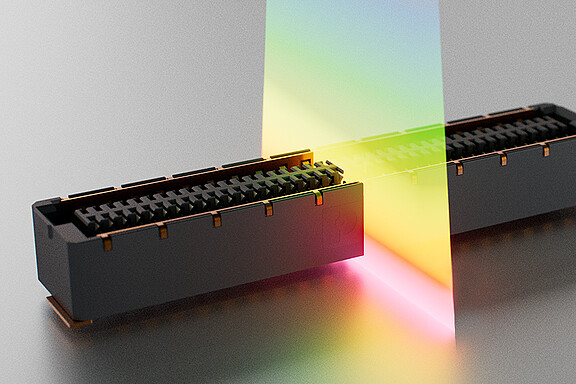

Les scanners linéaires confocaux chromatiques enregistrent des profils avec une longueur de ligne de 7 mm sur l’axe X. Avec 2 624 points de mesure par profil, ils génèrent des données de profil 2D haute résolution et des nuages de points 3D précis, de manière fiable et largement indépendante des caractéristiques de la surface. Grâce à l’acquisition linéaire, des scans complets peuvent être générés nettement plus rapidement qu’avec des capteurs ponctuels conventionnels.
Précision maximale jusque dans les moindres détails
Avec une résolution latérale de 2,7 µm et une résolution Z de 200 nm, confocalLINE détecte les structures les plus fines et les plus petites différences de hauteur avec une précision maximale. Grâce à cette grande précision, même les plus petits objets à mesurer peuvent être détectés et évalués de manière fiable, ce qui est idéal pour les tâches de mesure exigeant une précision maximale.

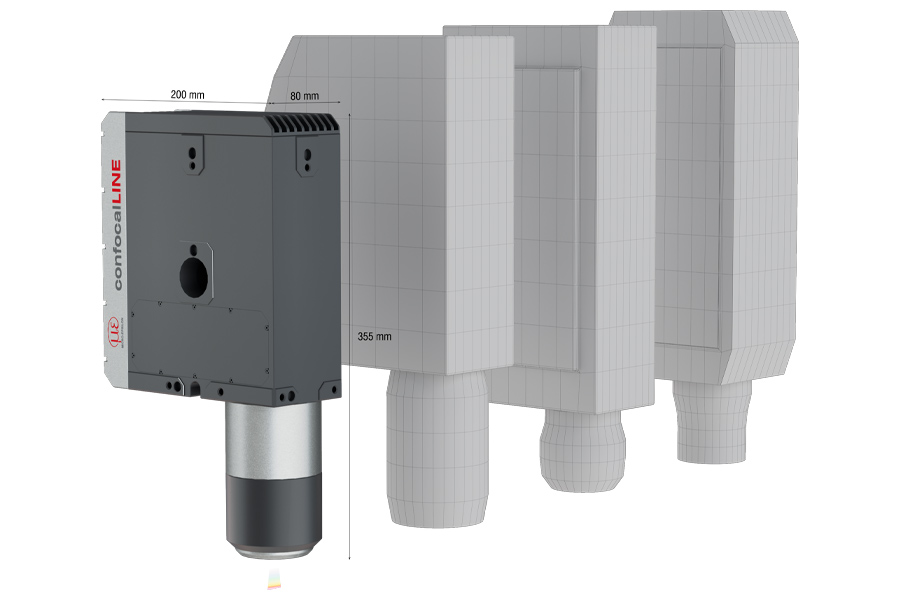

Le plus petit scanner de sa catégorie : format compact avec analyse SMART intégrée
Avec son format compact, le confocalLINE CLI8500 établit de nouvelles références. Comme le capteur ne nécessite ni contrôleur externe ni IPC, il peut être facilement intégré même dans des espaces de montage restreints et sans armoire de commande. Dans la version SMART, les programmes de mesure sont exécutés directement dans le capteur et les résultats de mesure sont transmis à la commande.
Technologie innovante pour des mesures de haute précision

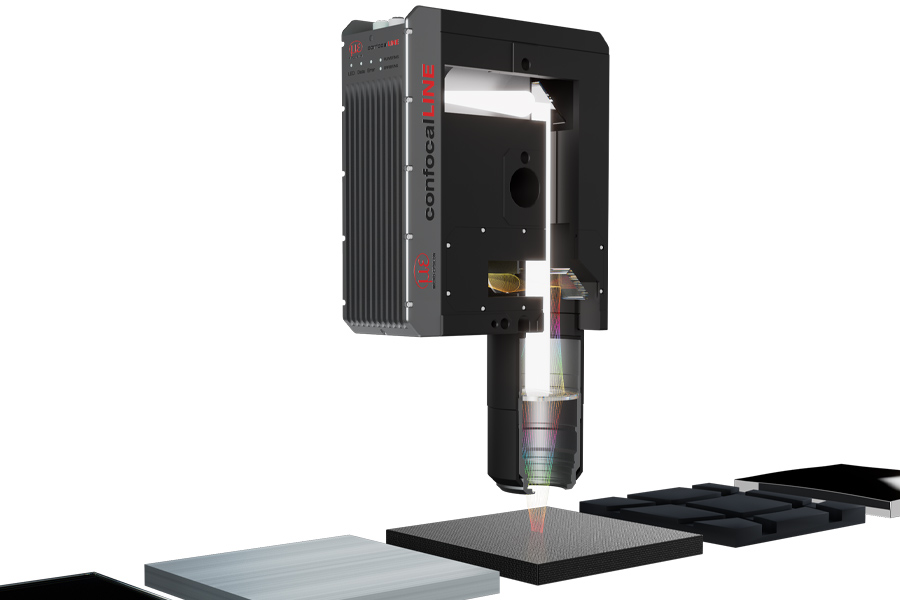

Les capteurs confocalLINE utilisent le principe de mesure confocale à codage chromatique, dans lequel la lumière blanche est décomposée en ses couleurs spectrales par une optique spéciale et projetée sous forme de ligne sur l’objet à mesurer. Chaque longueur d’onde du spectre correspond à une distance définie. À partir de la lumière réfléchie, le capteur détermine, pour chaque point de mesure, la distance par rapport à la surface. Les 2 624 points de mesure par ligne forment un profil de hauteur à haute résolution. La juxtaposition des profils permet de générer des nuages de points 3D. Les topographies de surface, arêtes, dénivelés et fentes peuvent ainsi être détectées avec une précision et une vitesse de mesure maximales, puis évaluées directement dans le capteur. Pour les matériaux transparents et semi-transparents, plusieurs interfaces peuvent en outre être détectées afin de déterminer, par exemple, l’épaisseur du matériau.
Logiciel performant pour la configuration et les solutions applicatives
Le logiciel 3DInspect permet une configuration simple et la création confortable de programmes de mesure 2D et 3D. Grâce à son interface intuitive, les processus de mesure peuvent être configurés rapidement et efficacement. Via l’interface d’automatisation intégrée, les programmes de mesure créés sont directement enregistrés pour le fonctionnement SMART sur le scanner, permettant des mesures automatisées sans unité de commande supplémentaire.
Configuration facile des capteurs
- Orientation et filtrage des nuages de points
- Reconnaissance intuitive et sélection des zones pertinentes
- Valid3D : véritables nuages de points 3D au lieu d’une évaluation 2,5D
Programmes puissants pour un fonctionnement SMART autonome
- Plus de 80 programmes de mesure pour calculer les valeurs souhaitées
- Combinaison de plusieurs programmes pour des tâches de mesure complexes
- Transfert des programmes sur le scanner pour un fonctionnement SMART autonome
De nombreuses interfaces pour une intégration simple

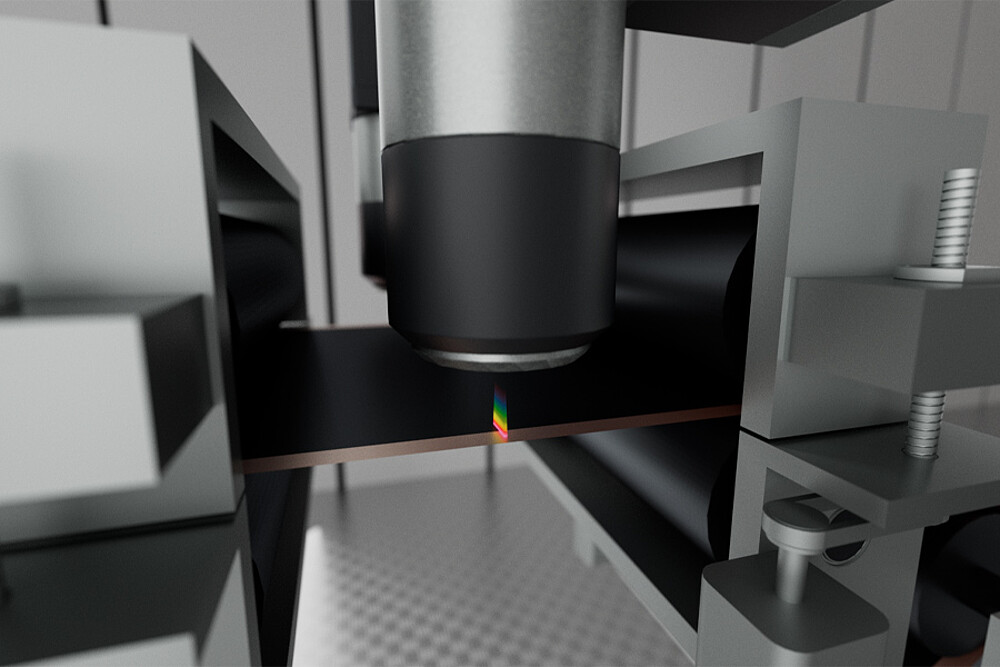

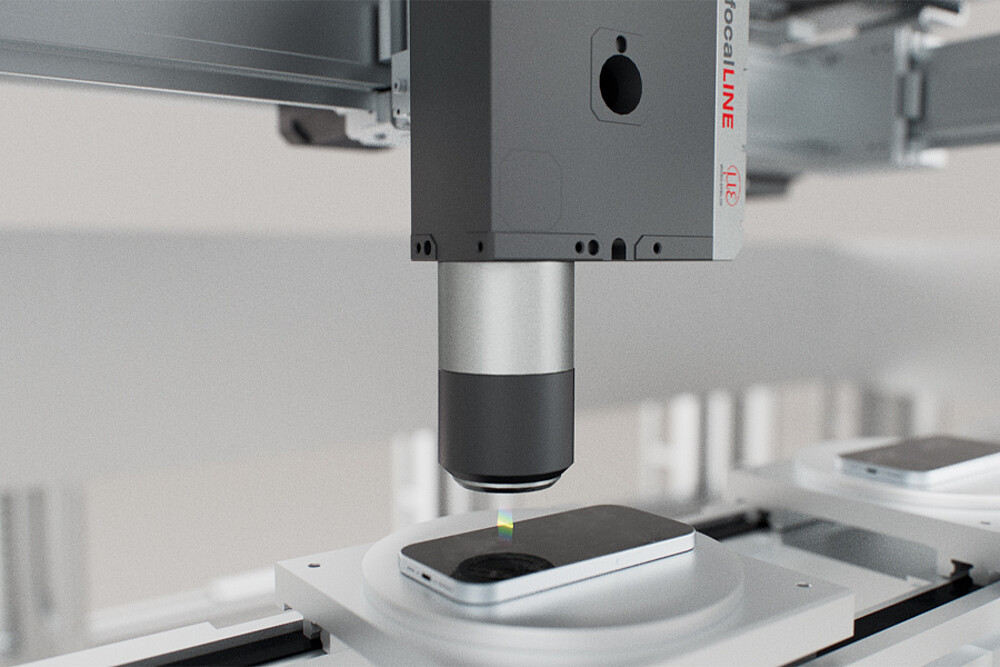

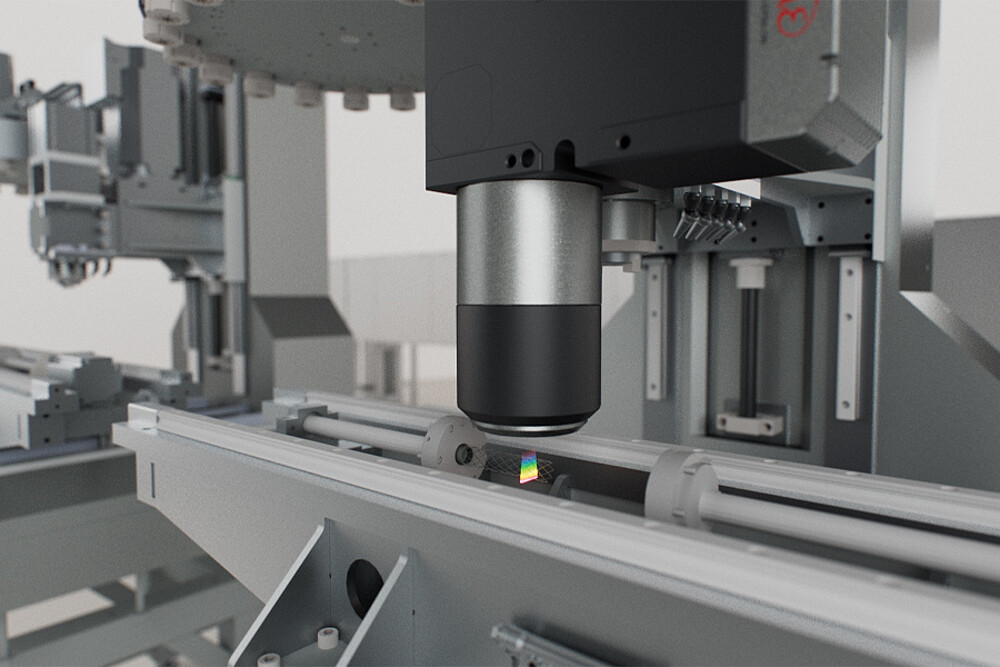

Champs d’application
