Système de mesure pour le contrôle géométrique 3D précis de profils et de demi-produits

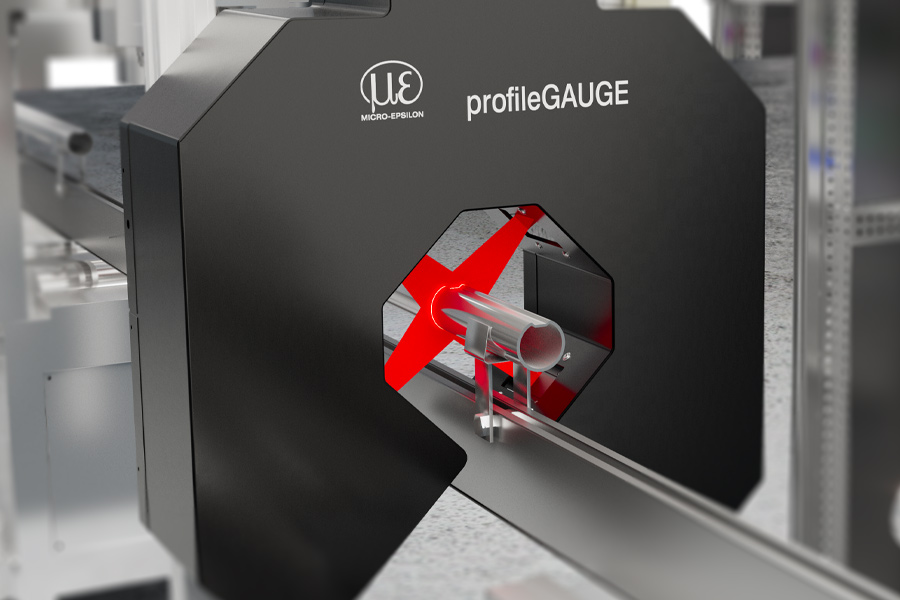

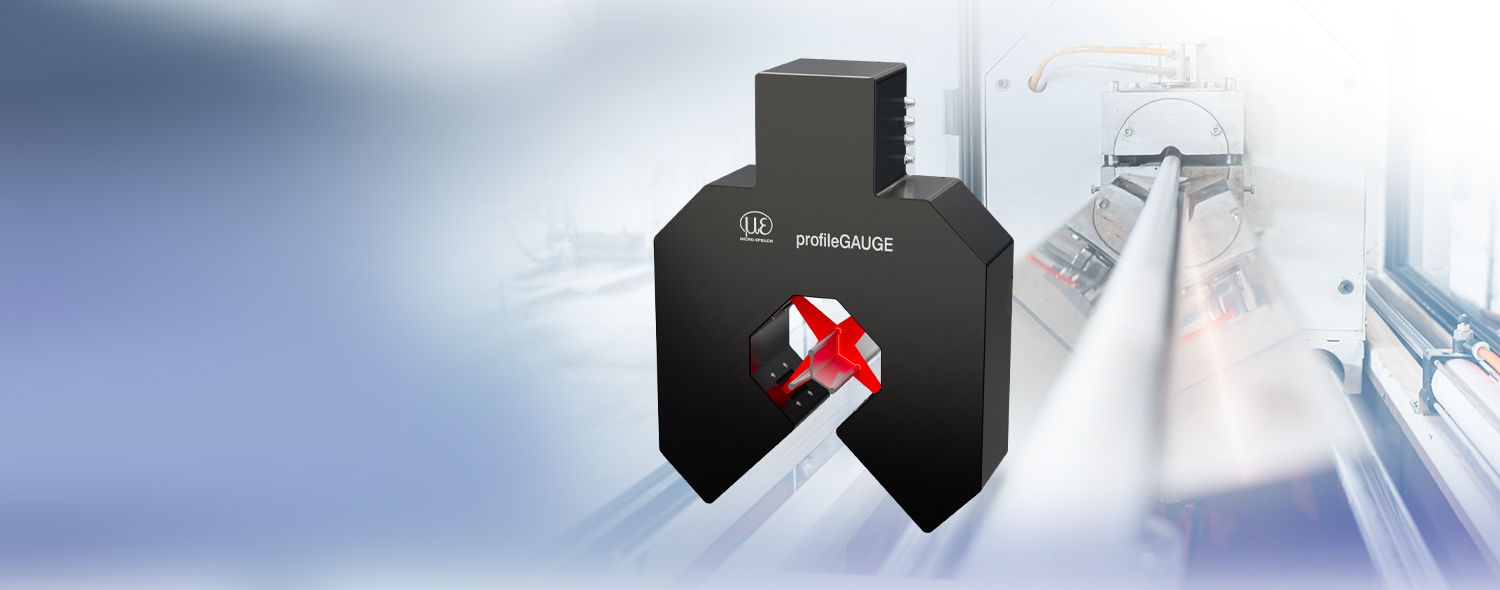

Le profileGAUGE X.LP-3D est un système de mesure en ligne pour le contrôle à 360° de profils et de demi-produits. Quatre scanners laser scanCONTROL saisissent simultanément l’objet à mesurer depuis plusieurs directions d’observation et permettent ainsi une évaluation géométrique fiable directement dans le processus de production en cours.
Les logiciels 3DInspect et profileGAUGE permettent de créer des programmes de mesure spécifiques à l’application et d’évaluer automatiquement des caractéristiques de contrôle telles que la largeur, l’épaisseur, les angles, les rayons, les profondeurs, les dimensions de fente, les diamètres ou les écarts entre valeurs nominales et réelles.
Les résultats peuvent être transmis à des systèmes de niveau supérieur pour l’assurance qualité et la surveillance du processus.
Caractéristiques
- Solution complète avec étrier de mesure, scanners laser, armoire de commande et Panel IPC
- Plage de mesure : jusqu’à 120 mm
- Précision : ±5 µm
- Étalonnage entièrement automatique en < 2 secondes
- Adapté aux matériaux à section ronde, carrée, plate, de forme libre et hexagonale
- Idéal pour la surveillance automatique de la production dans les lignes d’extrusion et la fabrication de demi-produits
Contrôle fiable des caractéristiques géométriques
Le profileGAUGE X.LP-3D convient au contrôle géométrique de différents profils et demi-produits. Les grandeurs mesurées typiques sont :
- Largeur, hauteur et épaisseur
- Angles et rayons
- Profondeurs et dimensions de fente
- Diamètres
- Écarts de forme, de position et écarts entre valeurs nominales et réelles
Le système contribue ainsi au contrôle qualité continu lors de la fabrication de matériaux à section ronde, carrée, plate, de forme libre et hexagonale.
Adapté à la géométrie de votre profil
Le profileGAUGE X.LP-3D est conçu en fonction de l’application pour l’objet à mesurer concerné. La version standard X.LP-3D-50 offre une plage de mesure de 40 mm. Une plage de mesure étendue jusqu’à 120 mm est possible selon l’objet à mesurer.
La conception finale dépend de la taille du profil, de la géométrie et des caractéristiques de contrôle pertinentes. Cela assure que les zones de contour à évaluer se situent dans la plage de mesure couverte.
Intégration facile dans les nouvelles installations et en modernisation
Le système de mesure profileGAUGE se compose d’un étrier de mesure avec scanners laser intégrés ainsi que d’une armoire de commande et d’un Panel IPC avec logiciel. L’architecture compacte du système facilite aussi bien l’intégration dans de nouveaux concepts d’installation que la modernisation de lignes de production existantes. Des interfaces industrielles courantes sont disponibles pour l’intégration dans des processus automatisés. Les résultats de mesure peuvent ainsi être transmis directement à la commande de l’installation et utilisés pour la surveillance ultérieure du processus.
