Capteurs laser pour les métaux et les surfaces rugueuses
Les capteurs laser optoNCDT LL génèrent un spot de lumière ovale d’une largeur de seulement quelques millimètres qui s’apparente à une courte « ligne laser ». Ce spot de lumière ovale compense des structures de surface non-homogènes et en particulier les « mouchetures » qui se produisent sur les surfaces métalliques. Des algorithmes de logiciel spécifiques permettent de filtrer les perturbations provoquées par une rugosité de la surface, des défauts, des cavités ou des trous minimes. Des résultats de mesure stables de haute précision sont ainsi obtenus.
Mesure fiable sur les surfaces structurées et métalliques
Les capteurs laser optoNCDT LL sont disponibles en plusieurs séries avec différentes plages de mesure, fréquences de mesure et catégories de précision. Les capteurs laser optoNCDT LL sont utilisés pour la mesure de distance précise sur les surfaces structurées, c.-à-d. lorsqu’il faut détecter la distance par rapport à la surface et non la structure de la surface. Pour détecter les petits détails et la structure de la surface, les capteurs optoNCDT à point laser ainsi que les capteurs à ligne laser bleue sont utilisés de préférence.
Unités d'interfaces et de calcul

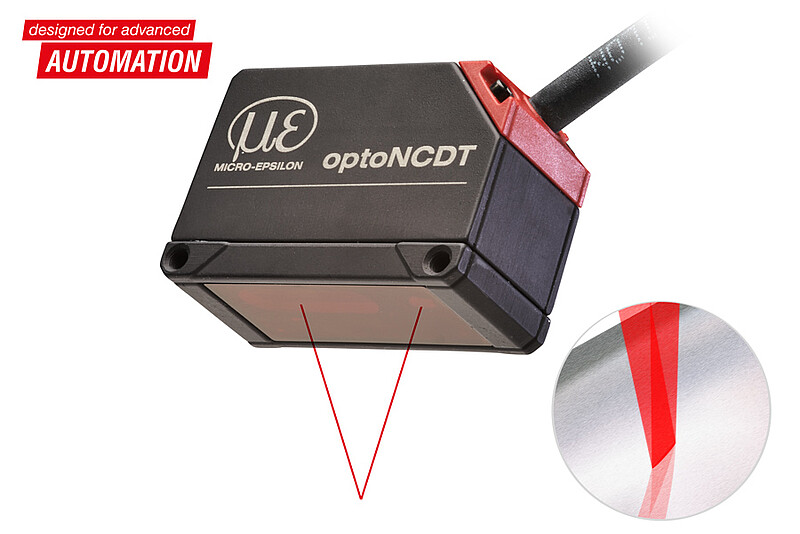

Les capteurs laser compacts de la série optoNCDT 1420 LL sont conçus pour la mesure sur des surfaces métalliques brillantes et rugueuses. Le spot lumineux ovale, qui s’apparente à une courte ligne laser, permet de compenser plus facilement les irrégularités telles que la structure et la rugosité. Des algorithmes logiciels spéciaux filtrent les interférences causées par la rugosité de la surface, les défauts, les dépressions ou les plus petits trous.
Caractéristiques
-
Capteur laser à optique spéciale avec spot lumineux ovale (ligne laser courte)
-
Mesure précise sur des surfaces métalliques et des surfaces structurées
-
Active Surface Compensation (ASC) pour les surfaces changeantes
-
Contrôleur intégré
-
Plage de mesure (mm) : 10 | 25 | 50
-
Linéarité à partir de 8 µm
-
Fréquence de mesure réglable jusqu'à 8 kHz
-
Interface numérique (intégrée) : RS422 (16 bits)
-
Interfaces numériques (connexion optionnelle par module d'interface) : PROFINET, EtherNet/IP, EtherCAT
-
Sortie analogique à échelle variable
-
Boîtier robuste en aluminium avec IP67

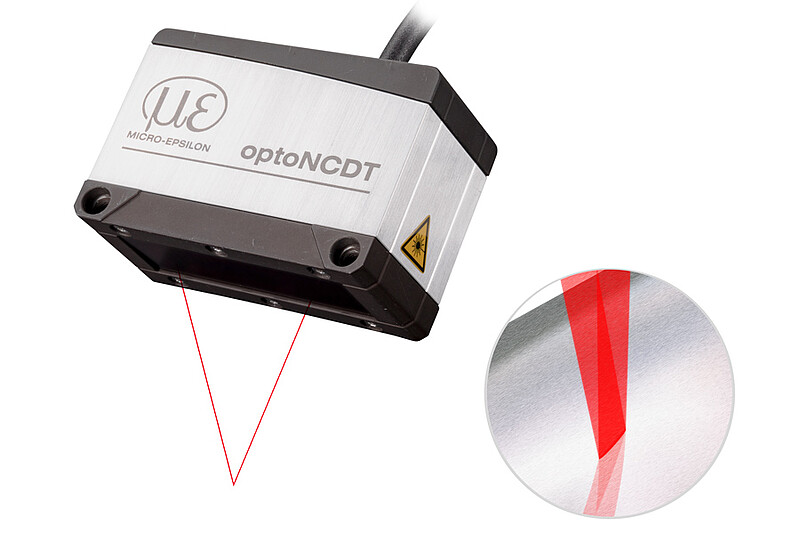

Les capteurs laser de la série optoNCDT 1900 LL sont conçus pour la mesure sur des surfaces métalliques brillantes et des surfaces rugueuses. La petite ligne laser permet des résultats de mesure précis avec les surfaces métalliques brillantes et les objets structurés. Grâce à leur design très compact, les capteurs peuvent être également intégrés dans les espaces d’installation réduits.
Caractéristiques
-
Capteur laser avec optique spéciale à spot de lumière ovale (petite ligne laser)
-
Idéal pour les mesures de distance statiques et dynamiques sur les métaux, les surfaces structurées et les objets de mesure dans lesquels le laser pénètre
-
Capteur compact avec contrôleur intégré
-
Grande immunité à la lumière ambiante
-
Plages de mesure (mm) : 2 | 6 | 10 | 25 | 50
-
Linéarité à partir de 1 µm
-
Répétabilité 0,1 µm
-
Fréquence de mesure ajustable jusqu’à 10 kHz
-
Interfaces : Sortie analogique, RS422, PROFINET, EtherNet/IP, EtherCAT
-
Advanced Surface Compensation pour les surfaces aux réflexions changeantes
Téléchargements
- Fiche technique optoNCDT 1900LL (pdf, 2.42 Mo)
- Fiche technique optoNCDT 1900LL avec interface Ethernet industriel (pdf, 2.78 Mo)
- Setup Guide optoNCDT 1900 / 1900LL (pdf, 2.27 Mo)
- Setup Guide optoNCDT 1900-Industrial Ethernet (pdf, 1.36 Mo)
- Mode d'emploi optoNCDT 1900 (pdf, 7.82 Mo)
- Operating Instructions optoNCDT 1900-EtherCAT (pdf, 5.22 Mo)
- Operating Instructions optoNCDT 1900 EtherNet/IP (pdf, 5.38 Mo)
- Operating Instructions optoNCDT 1900 PROFINET (pdf, 5.89 Mo)
- Setup Guide Protective Film optoNCDT 1900 (pdf, 662.70 Ko)
- CAD file 3D-model optoNCDT ILD1900 (zip, 19.65 Mo)
- Electronic Data Sheet file optoNCDT 1900 (zip, 4.98 Ko)
- Firmware update ILD1900 V18.0 (U_18.0-97) (zip, 2.32 Mo)
- Firmware update for ILD1900-EtherCAT V1 (U-ECAT_20.02-107) (zip, 2.99 Mo)
- ESI Device Description for ILD1900-EtherCAT (zip, 7.70 Ko)
- Firmware update for ILD1900-EtherNet/IP V1 (U-ENIP_14.0-14.0-85) (zip, 3.58 Mo)
- ESD Device Description for ILD1900-EtherNet/IP (zip, 5.05 Ko)
- Firmware update for optoNCDT 1900-PROFINET sensors (zip, 3.61 Mo)
- sensorTOOL V2.0.1 (exe, 17.57 Mo)
- MEDAQLib V5.2.1 (zip, 22.66 Mo)

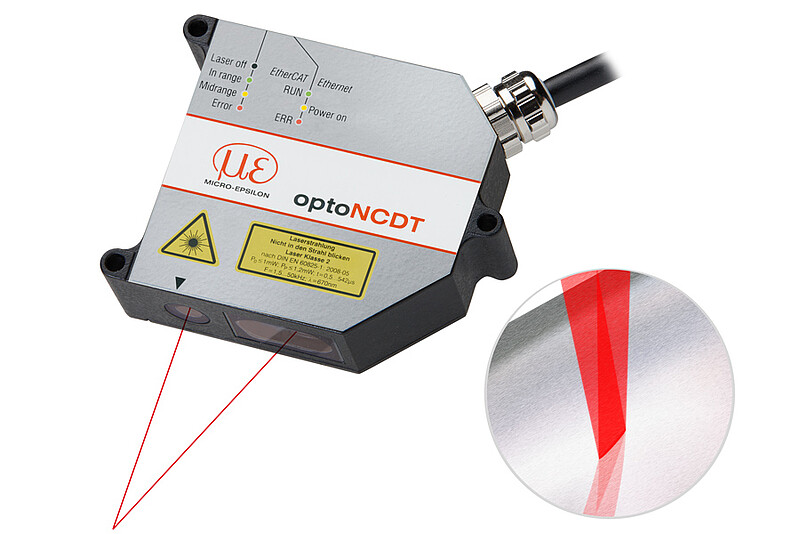

Les capteurs laser de la série optoNCDT 2300LL projettent une ligne laser minime sur la surface de l’objet de mesure à la place d’un point laser classique. Cette ligne laser rend le capteur optoNCDT 2300LL particulièrement approprié aux mesures précises du déplacement et de la distance sur les surfaces brillantes ainsi que poreuses et rugueuses. La fréquence de mesure élevée de jusqu’à 49 kHz permet de mesurer en toute fiabilité durant les processus rapides. Le paramétrage du capteur laser se fait par une interface web sélectionnée via l’interface Ethernet. L’interface web ouvre de nombreuses possibilités pour le traitement des valeurs de mesures et des signaux.
Caractéristiques
-
Capteur laser avec optique spéciale à spot de lumière ovale (petite ligne laser)
-
Idéal pour les mesures de distance statiques et dynamiques sur les surfaces métalliques, les surfaces structurées et les objets de mesure dans lesquels le laser pénètre
-
Contrôleur intégré
-
Plages de mesure : 2 | 10 | 20 | 50
-
Linéarité à partir de 0,6 µm
-
Résolution max. 0,03 µm
-
Fréquence de mesure réglable jusqu’à 49,140 kHz
-
Advanced Surface Compensation en temps réel (A-RTSC)
-
Interfaces : Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, sortie analogique (via C-Box)
