Scanners laser performants pour des mesures de profil précises dans les processus dynamiques
Scanners laser haute performance avec une fréquence de profil élevée et une haute résolution

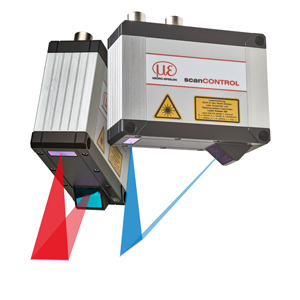

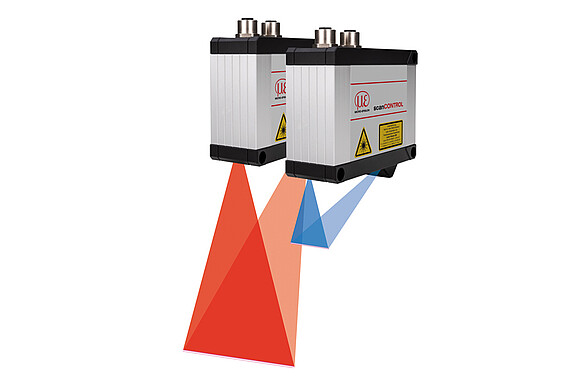

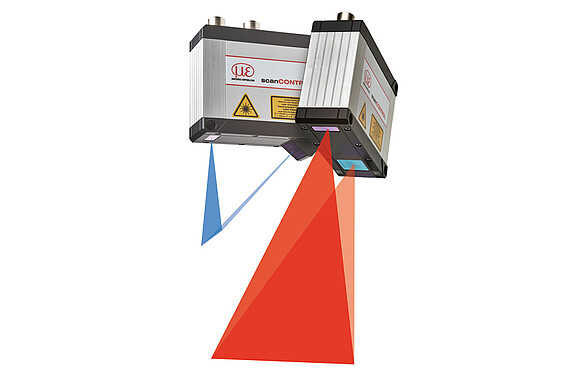

Les scanners laser des séries scanCONTROL 30x2 et 30x0 comptent parmi les capteurs de profil les plus performants en termes d’encombrement, de précision et de fréquence de mesure. Avec une fréquence de profil allant jusqu'à 10 kHz, les deux séries sont conçues pour des mesures 2D et 3D précises dans des processus dynamiques et fournissent des données de profil calibrées jusqu'à environ 10 millions de points par seconde.
Grâce au mode innovant High Dynamic Range, les scanners fournissent des résultats de mesure précis même sur des surfaces exigeantes et sont disponibles avec un laser rouge ou bleu.
Caractéristiques
- Scanners compacts avec contrôleur intégré - intégration facile
- Plage de mesure de l’axe x jusqu'à 600 mm | l’axe z jusqu'à 600 mm
- Résolution de l'axe x : 1 024 points ou 2 048 points/profil
- Fréquence de profil jusqu'à 10 kHz - idéal pour les processus hautement dynamiques
- Trois modes de fonctionnement : High-Resolution, High Dynamic Range, High Speed
- Laser rouge / technologie Blue Laser brevetée
Disponible en version PROFILE et SMART
Les scanners laser sont disponibles en version PROFILE et SMART. Les scanners PROFILE fournissent des données de profil calibrées qui peuvent être traitées par le logiciel du client. Les scanners SMART, quant à eux, fonctionnent de manière autonome et évaluent les profils directement dans le capteur. Les programmes de mesure souhaités sont paramétrés à l'aide du logiciel scanCONTROL Configuration Tools et exécutés via le contrôleur interne.
Grâce à des modes de fonctionnement prédéfinis, les capteurs peuvent être adaptés de manière optimale à chaque tâche de mesure : "High-Resolution" pour une précision maximale, "High Dynamic Range" pour une saisie de profil optimale sur des surfaces non homogènes ou difficiles et "High Speed" pour des mesures les plus rapides possibles sans décalage temporel lors de l'exposition.
Grande plage de mesure de 430 et 600 mm
Les scanners laser scanCONTROL 30xx sont désormais également disponibles avec une grande plage de mesure couvrant un champ de 430 x 390 mm ou 600 x 600 mm. Il est ainsi possible de saisir des objets de grande taille à mesurer avec une grande précision.
Mode HDR
Grâce au mode High Dynamic Range, le capteur génère des résultats de mesure précis même sur des surfaces non homogènes. Les expositions s’effectuent simultanément sans décalage temporel, ce qui permet de détecter de manière fiable des objets en déplacement rapide.
Résultats de mesure rapides grâce aux modes de fonctionnement
En fonction de la tâche de mesure, il est possible de choisir parmi trois modes de fonctionnement prédéfinis : « High-Resolution » pour la plus haute précision, « High Dynamic Range » pour une détection de profil optimale sur les surfaces difficiles et « High Speed » pour les mesures les plus rapides possibles.

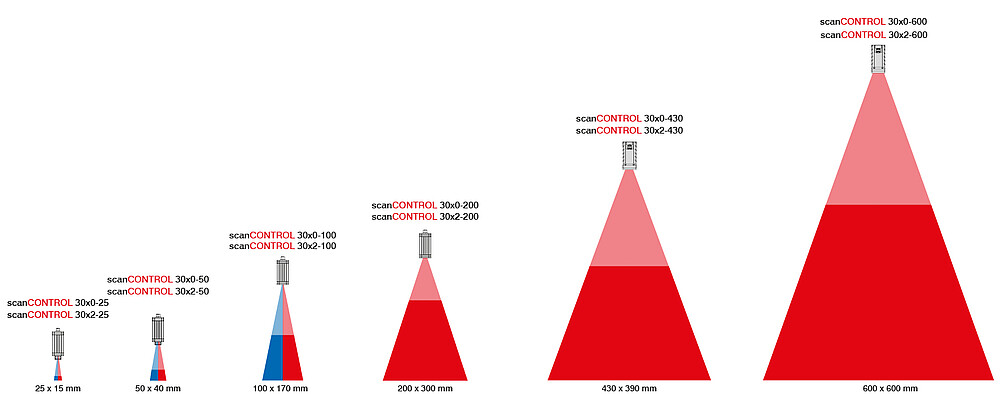

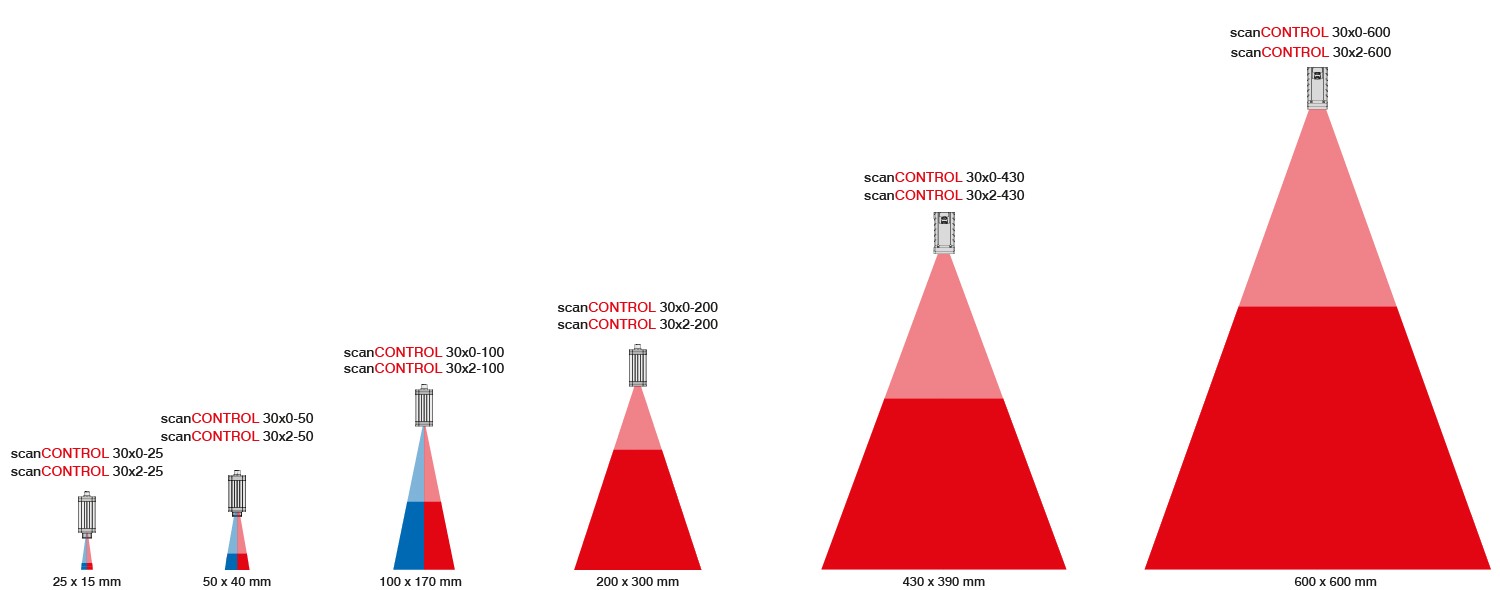

Plages de mesure disponibles
De nombreuses interfaces pour une intégration simple
