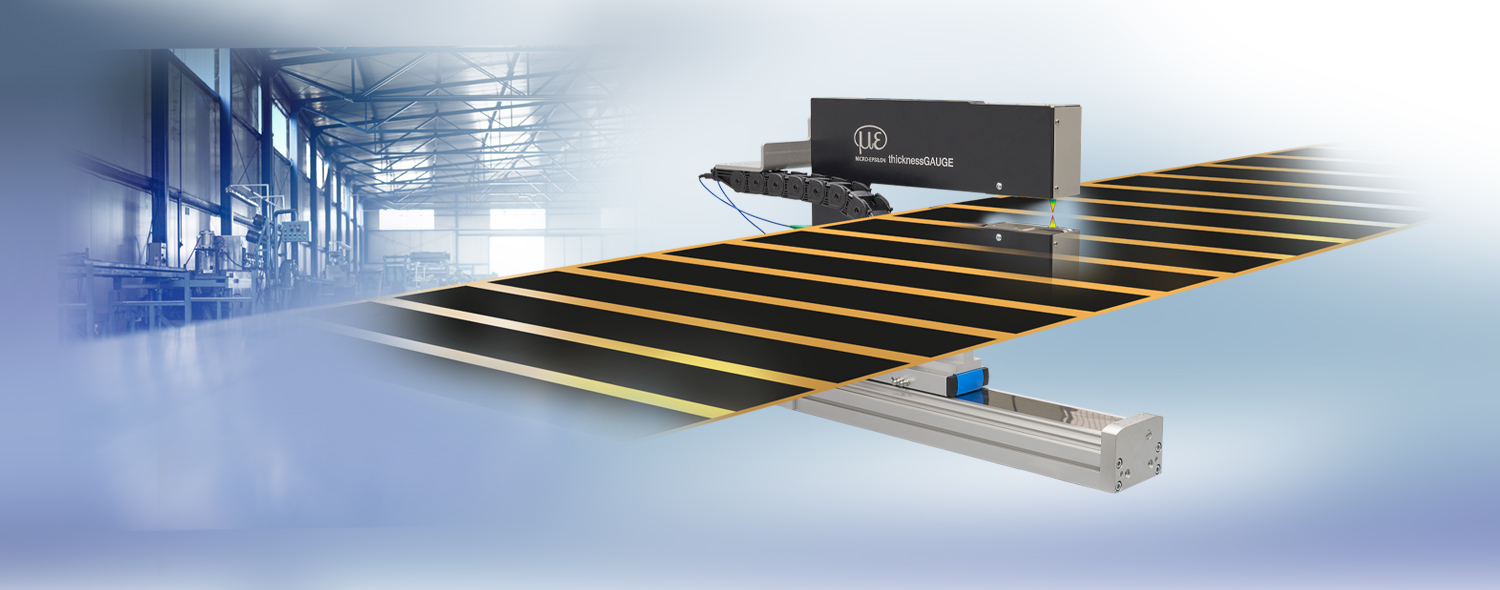

thicknessGAUGE - Cadres en C compacts pour les films d'électrodes

Systèmes de capteurs compacts pour la mesure d’épaisseur des films de batterie

Pour la mesure en ligne de l’épaisseur de matériaux en bande, les systèmes de capteurs thicknessGAUGE sont utilisés. Plusieurs modèles sont disponibles avec différents types de capteurs, plages de mesure et largeurs de mesure pour la mesure de l’épaisseur des films avec différentes surfaces. Le système utilise deux capteurs de distance qui détectent l’épaisseur de bande avec grande précision. Ces capteurs sont exactement alignés et calibrés en usine les uns par rapport aux autres. Grâce à un axe linéaire, les systèmes de capteurs thicknessGAUGE peuvent être déplacés pour mesurer l'épaisseur sur toute la largeur de la bande. La forme extrêmement compacte permet l'intégration dans des espaces restreints.

logo

Caractéristiques

  1. Capteurs utilisés : Capteurs confocaux chromatiques / Scanners de profil à ligne laser / Capteurs de distance laser à petite ligne laser
  2. Convient parfaitement à la mesure d'épaisseur haute résolution sur les films de batterie revêtus et non revêtus
  3. Convient également aux revêtements transparents et semi-transparents
  4. Plage de mesure de l'épaisseur : 2 mm
  5. Précision : à partir de ±0,4 µm
  6. Fréquence de mesure : jusqu'à 5 kHz
  7. Calibrage entièrement automatique
  8. Forme compacte, axe linéaire pour la traversée
[]
Contact
Micro-Epsilon France S.a.r.l.
Formulaire de contact
test
Votre demande sur : {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Obligatoire
Nous traitons vos données de manière confidentielle. Veuillez lire notre déclaration de protection des données.

Idéal pour tous les films et types de revêtements

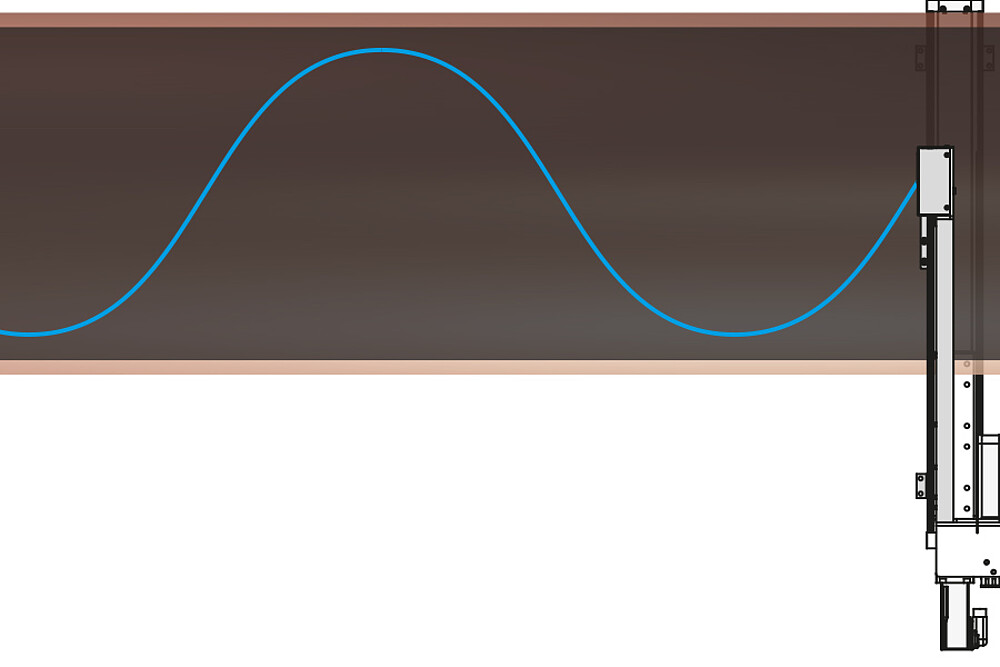

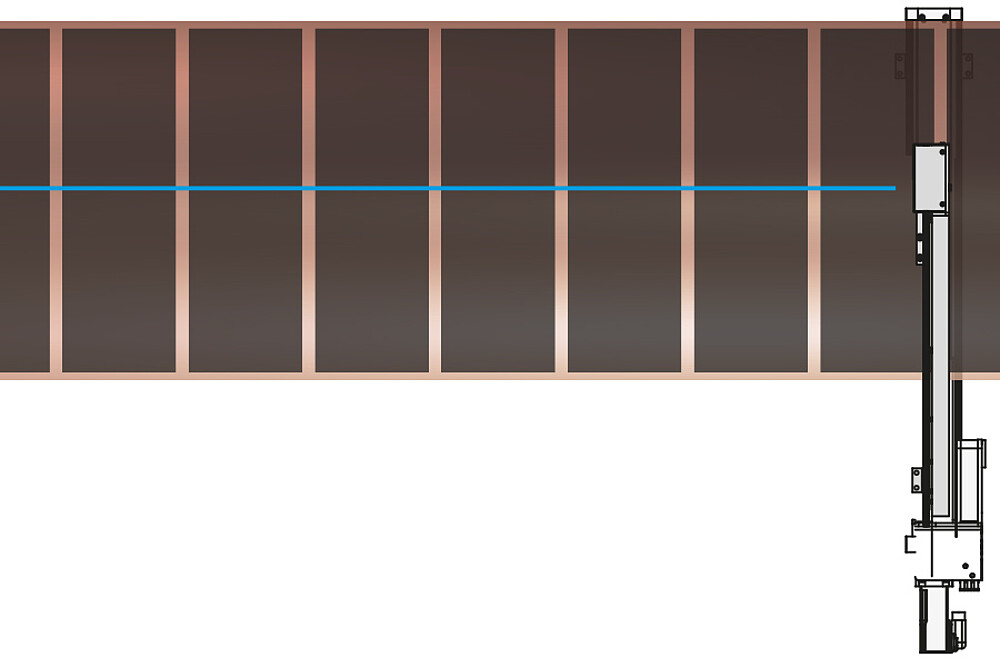

Le thicknessGAUGE peut être utilisé pour la mesure d’une piste fixe, p. ex. pour la mesure de la ligne centrale (épaisseur centrale) ou la mesure d’épaisseur sur le bord. En alternative, le système de capteurs peut également être utilisé pour la mesure d'épaisseur. Grâce à sa polyvalence, le thicknessGAUGE peut être utilisé aussi bien pour les films intermittents que pour les films à revêtement longitudinal.

Logiciel d’analyse et de contrôle performant

Ces systèmes compacts sont équipés d’une unité linéaire intégrée comprenant la commande du moteur, une boîte à bornes de bus compacte, un dispositif d’étalonnage automatique ainsi qu’un PC multitouche avec logiciel préinstallé. Ce logiciel permet des modes de mesure différents tels que la mesure d’épaisseur à piste fixe sur des positions quelconques, la mesure du profil d’épaisseur, la mesure des plusieurs profils longitudinales, un paquet MSP ainsi qu’une surveillance automatisée de la capabilité des moyens de contrôle.
