Métal
Linear 3D capturing of parts
- Modular system by the company Mabotic
- Quick and easy digitalization
- No deformation of single profiles by means of the global shutter from the scanCONTROL profile scanner
Chanfreins sur anneaux de cuivre
- La corrosion du matériau cause de fortes divergences au niveau du degré de brillance
- Inspection du composant en moins d'1 seconde
- Largeur de chanfrein env. 0,8 mm
- Contrôle de l'angle du chanfrein
Mesure du contour des extrémités des tuyaux
- Mesure à l'aide d'un scanner à chaque extrémité de tuyau
- Surface réfléchissante
- Bordures partiellement raides
Measurement of concentricity on joints
- Connection of two parts with a metal slide bearing
- Circular control (180°) and step measurements
- Derivated from that determination of the concentricity of the three elements
Contrôle des rivets
- Position du rivet
- Hauteur du rivet
- Défauts/défauts d'alignement angulaire des rivets
- 250 rivets / min

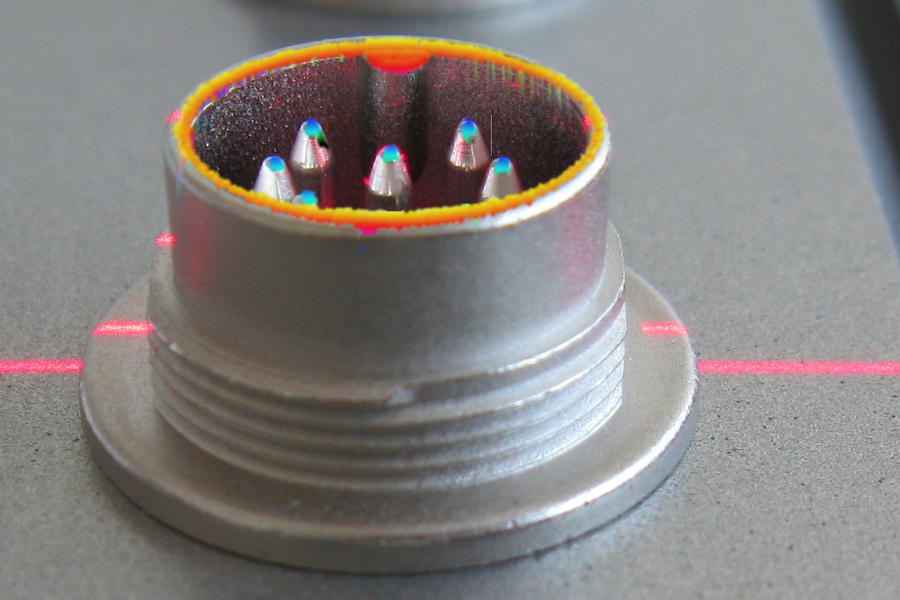

Contrôle des broches
- Position des broches
- Hauteur des broches
- Nombre de broches et de défauts
- 187 connecteurs / min
Mesure des rails
- 2 scanners par rail
- Laser 50mW pour la mesure grande vitesse sur rails (surfaces en partie brillantes, en partie sombres)
- Températures extérieures de -20 à +80°C (chauffage et refroidissement spécifiques au client)
- Détection d'erreurs sur quai durant le passage des trains
- Analyse propre au client

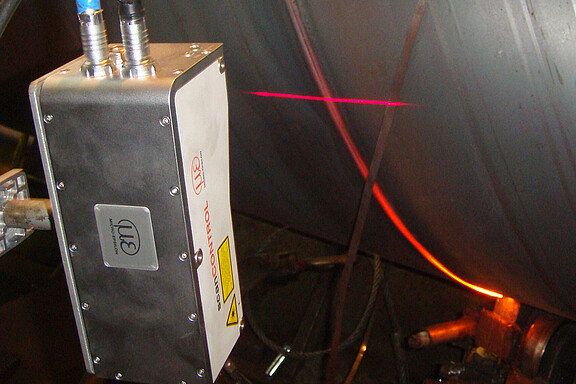

Suivi des soudures sur les pipelines
- Détection de la position de la soudure
- Détection d'interruptions de la soudure
- Vitesse 30m/min
Mesure de fente sur les carrosseries automobiles
- Mesure de la largeur de fente
- Contrôle d'affleurement
- Mesure possible sur toutes les peintures
- Utilisation entièrement automatisée sur les lignes de production de divers fabricants automobiles
Measurement of forged steel wheel tyres
- Inline measurement right after the forging process at the company Schmiedewerk Gröditz GmbH
- Temperature 1200°C
- Different dimensions are checked
- Cooling housing by customer
Mesure d'une soudure en V
- Soudage de la soudure dans plusieurs étapes de processus
- Surveillance continue de la profondeur et de la largeur de fente
- Guidage de la tête de soudage sur la base du point central de soudure
Mesure d’angle sur les connecteurs mâles
- Temps d'écoulement bref, mesure rapide
- Mesure de plusieurs connecteurs par composant
- Réalisation d'une mesure 100%
Bois
Détection de défauts sur les plans de travail
- Décalage en saillie des baguettes collées sur les plans de travail
- Détection de toute apparition de rainures
Inspection des reliefs sur les planchers en bois
- Différences de luminosité dues au veinage
- Analyse de la différence de hauteur entre le point le plus bas et le plus haut
- Mesure sur une largeur de 130 mm
- Inspection à la vitesse de 10 m/s
Mesure des capuchons en bois
- Analyse de l'intensité de la réflexion
- Analyse des images de profils de hauteur
- Contrôle de rondeur, des poches de résine, des défauts d'alignement angulaire...
- OK ou PAS OK Transmission à un API via RS422

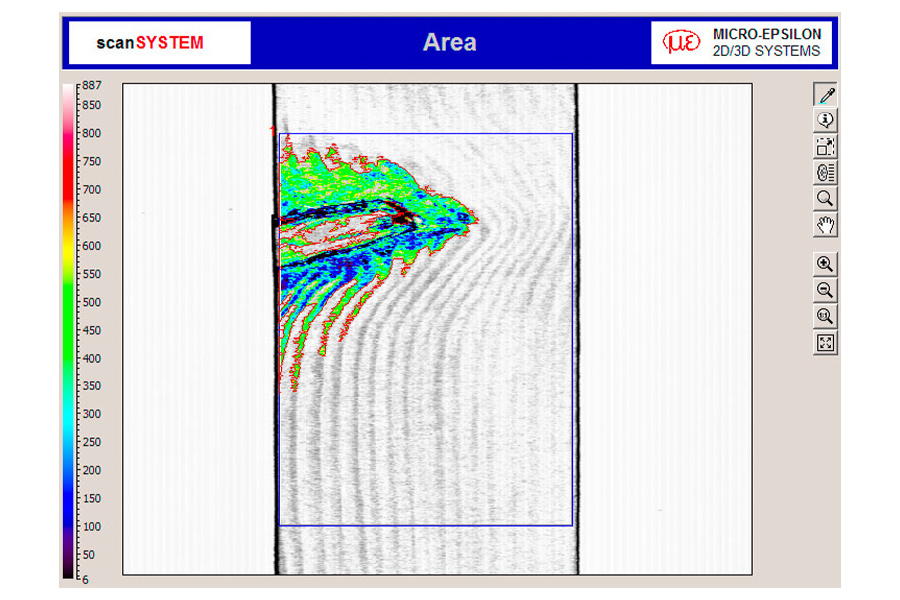

Contrôle des lattes en bois sur les nœuds
- Contrôle de défauts de surface
- Transmission du nombre, de la taille et de la forme des défauts
- Calcul des valeurs de mesure et transmission à la commande
Perpendicularité de poteaux en bois
- Inspection à 100 % effectuée à l'entrée des marchandises dans l'usine du client
- Assurance d'une constante qualité des produits finis

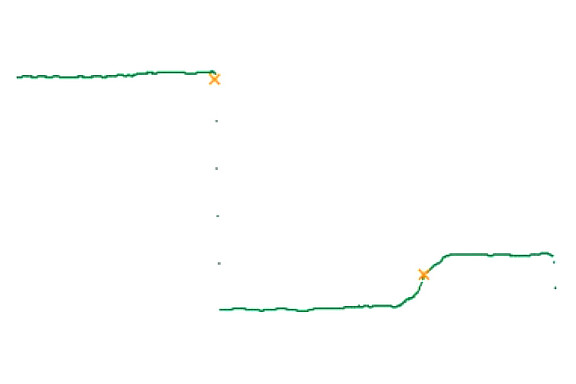

Contrôle des ressorts des planches de parquet
- Mesure sur bois
- Détection de la bordure supérieure
- Détection de la zone de passage à la rainure et surveillance de la bordure
Défauts de surface des planches de parquet
- Recherche des points minimum et maximum de la surface
- Affichage d'une erreur au dépassement des valeurs limites prescrites
- Détection de retassures et d'inclusions

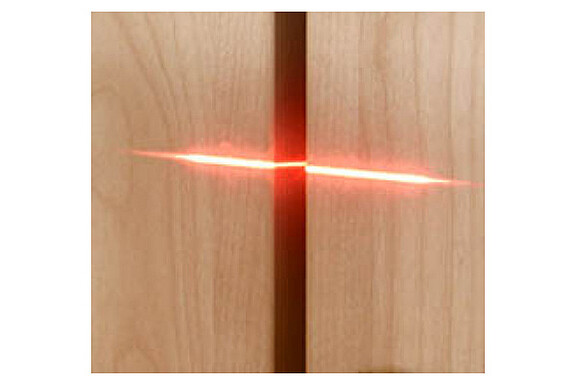

Mesure de fente sur bois
- Mesure sur bois
- Vérification de la largeur de fente
- Contrôle d'affleurement
Plastique

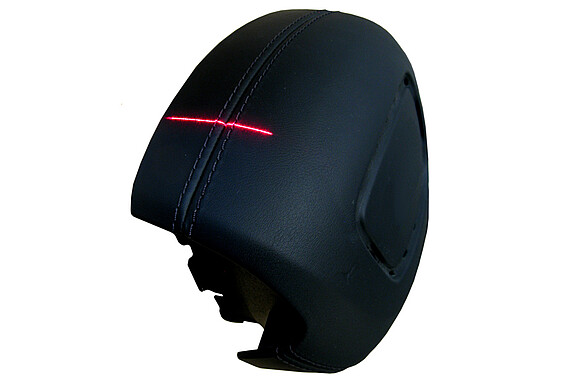

Position of decorative stitching on airbags
- Constant run and completeness are checked
- Defects would be seen by the car buyer directly
- Promotion for the brand image by means of visible quality
Mesure de l'épaisseur des puces de cartes
- Contrôle de présence
- Mesure de l'épaisseur de la puce par rapport à la taille de la carte
- Surfaces en partie brillantes
- Couleurs d'impression changeantes
Détection d'erreurs au niveau des isolations des tuyaux
- Détection par recherche de rainure
- Détection des défauts minimes également
- Propriétés de surface différentes entre l'enveloppe externe et le garnissage
Cordons de colle des hauts-parleurs
- Contrôle d'intégralité, de hauteur et de largeur des cordons de colle
- Mesure de la géométrie
- Hauteurs intérieure et extérieures
Profils de cordons de colle des bordures de cuisinières
- Mesure à l'aide de 2 scanners
- Contrôle de présence
- Contrôle de hauteur et de largeur

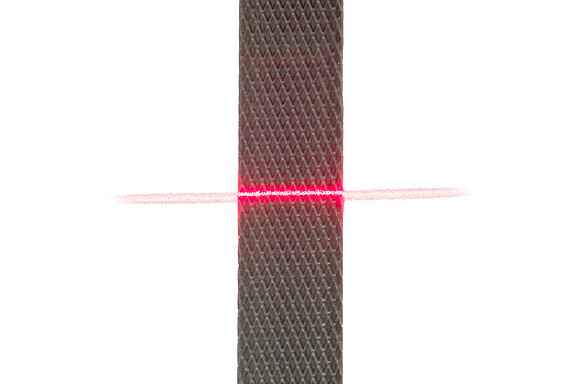

Mesure des bandes pour colis dans la production à des fins d'assurance-qualité
- Largeur des bandes pour colis
- Hauteur des bandes pour colis
- Mesure à vitesse élevée
Contrôle de position des couvercles
- Rotation du couvercle et détection de la bride

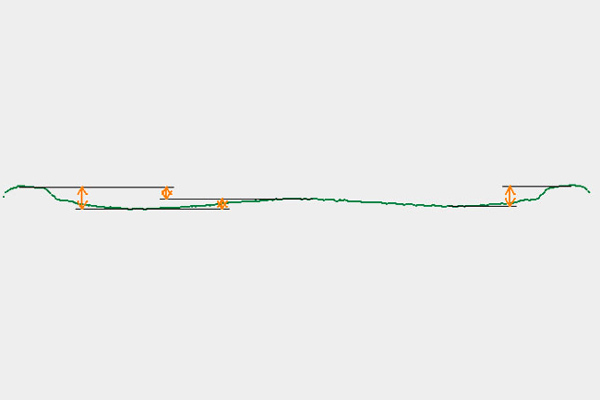

Contrôle de processus lors de la fabrication de gobelets en plastique
- Contrôle de dimensions diverses
- Détection de voûtes inadmissibles
- Permet d'interpréter les erreurs lors de l'extrusion
Mesure de fente dans l'habitacle des voitures
- Détermination de la largeur de fente sur les matériaux les plus divers tels que le caoutchouc, le métal ou le plastique
- Contrôle d'affleurement des compartiments de rangement avec les pièces intérieures
Mesure de fente sur les profilés en plastique
- Mesure à vitesse élevée
- Surface noire brillante
Détection de bavures au moulage par injection
- Production d'une grande quantité de pièces
- Les bavures représentent des défauts optiques
- Indique si des paramètres de processus sont modifiés
Enroulement automatique de câbles à fibres optiques
- Endommagement des câbles à fibres optiques en cas de distorsion ou de mauvais enroulement
- Nette réduction des rebuts à l'aide d'une bobineuse dotée d'un scanner laser qui surveille l'enroulement sans contact
- Solution complète élaborée par un intégrateur système
- Vitesse allant jusqu'à 5 m/s
Caoutchouc
Position des poignées de caoutchouc sur les clubs de golf
- Mesure haute résolution et très dynamique
- Les clients finaux sont très exigeants en ce qui concerne les caractéristiques de préhension et l'aspect optique du club
- Mesure de position sans contact destinée à préserver le matériau
- Solution complète incluant matériel et logiciel mise au point par un intégrateur
Profil en caoutchouc
- Hauteur et largeur de la structure interne
- Angles entre les flancs externes
- Hauteur de l'élévation externe

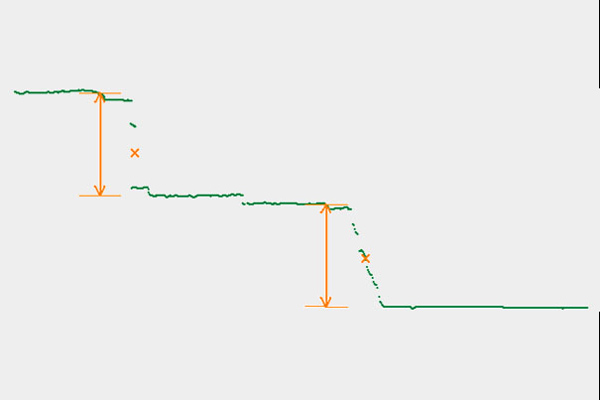

Couches de matériaux position et épaisseur
- Mesure sur caoutchouc noir
- Calcul des hauteurs de marche
- Détermination des positions des bordures
Cordons d'étanchéité des habitacles de voitures
- Contrôle de présence
- Contrôle de défauts tels que les irrégularités en termes de hauteur et de largeur
Contrôle des pneus
- Système de contrôle pour pneus réalisé par ME-Inspection
- Laser 50mW pour mesure grande vitesse sur caoutchouc noir (surface très absorbante)
- Contrôle de profil et de concentricité

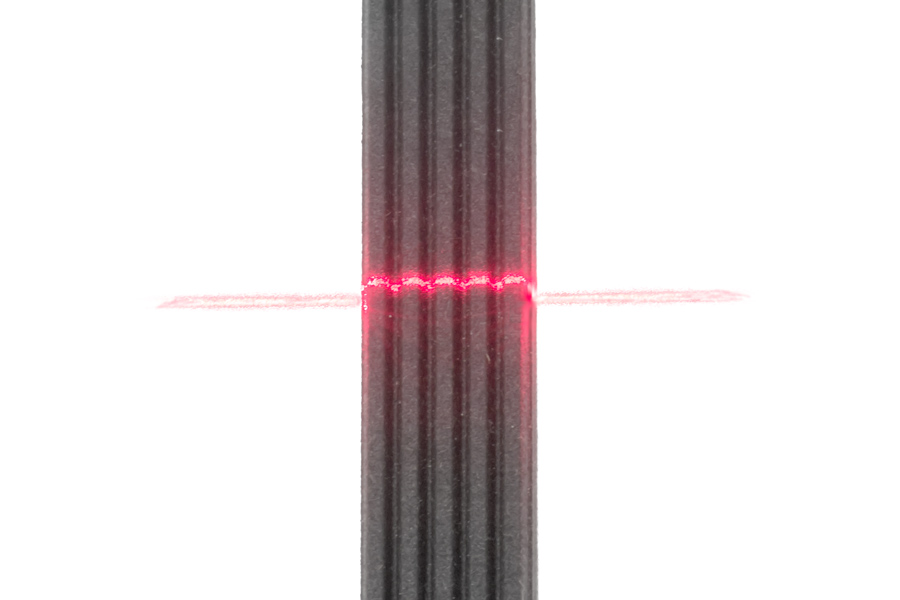

Mesure des profilés en caoutchouc
- Contrôle d'exactitude des dimensions
- Surface noire mate
- Mesure avec fréquence de profil élevée

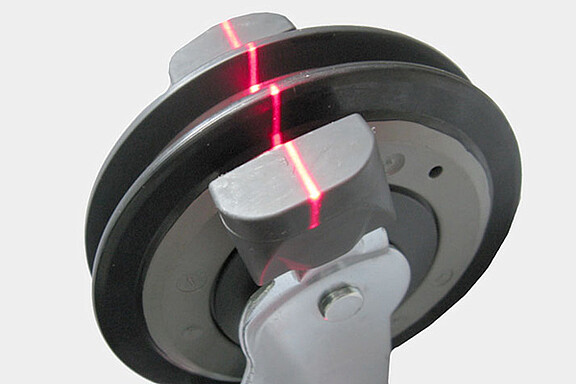

Géométrie des rouleaux
- Hauteur des rouleaux en référence aux butées
- Largeur des pneus
- Largeur des butées
- Mesure effectuée durant la rotation des pneus
Autres

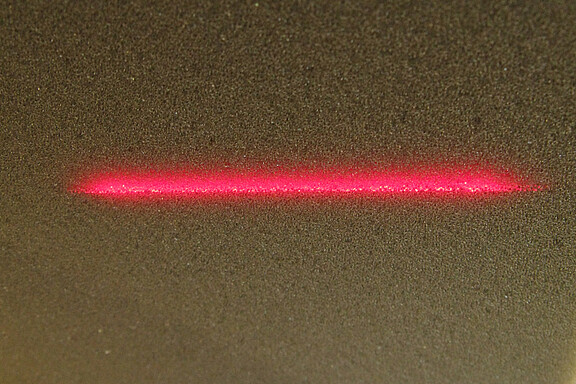

Mesure d’épaisseur de la mousse
- Mesure ponctuelle impossible en raison de la rugosité de la surface
- Mesure linéaire et détermination des valeurs moyenne et maximale
Assurance-qualité des traverses de voie ferrée
- Assemblage de profils individuels en un modèle 3D
- Contrôle de l'ensemble des cotes spécifiques via logiciel propre au client
- Objectif : minimiser les pertes de production par le biais d'adaptation de process en temps opportun
- Poussières et saletés agressives
- Importantes variations de températures
Height measurement on wine gums
- Quality control
- Control of different measures, especially height
- Tests in laboratory
- Sample check
Thickness measurement on glass elements
- Depending on the sort of the glass it can be measured with blue or red scanner (depending on the surface)
- By means of the special scanCONTROL algorithms the correct reflection can be detected
Joining gap at glued optical glasses
- The blue laser light does not diffuse into the red glass
- Gap width from 0.3 to 1 mm
- The material change from metal to glass does not cause problems in this case
Contrôle de surface sur les films adhésifs
- Largeur de film jusqu'à 1 m
- Détection des plissements et des déformations
- Mesure possible avec un seul scanner traversant, car dès que l’erreur apparaît, celle-ci se prolonge sur toute la longueur
Control of transparent glue beads
- The blue laser light does not diffuse into the material as much as the red light
- Scanning of the conture by means of a roboter arm
- Control of the completeness and detection of blurred parts
Joint en caoutchouc avec cordon de colle
- Mesure du profil de colle dans une rainure en caoutchouc
- Surveillance de la hauteur de la soudure
- Mesure de la largeur
Gravures sur cuir
- Contrôle de la bonne profondeur de gravure
- Détection de texte (côté client) possible, pour la saisie automatique de numéros de série ou de numéros de pièces par exemple

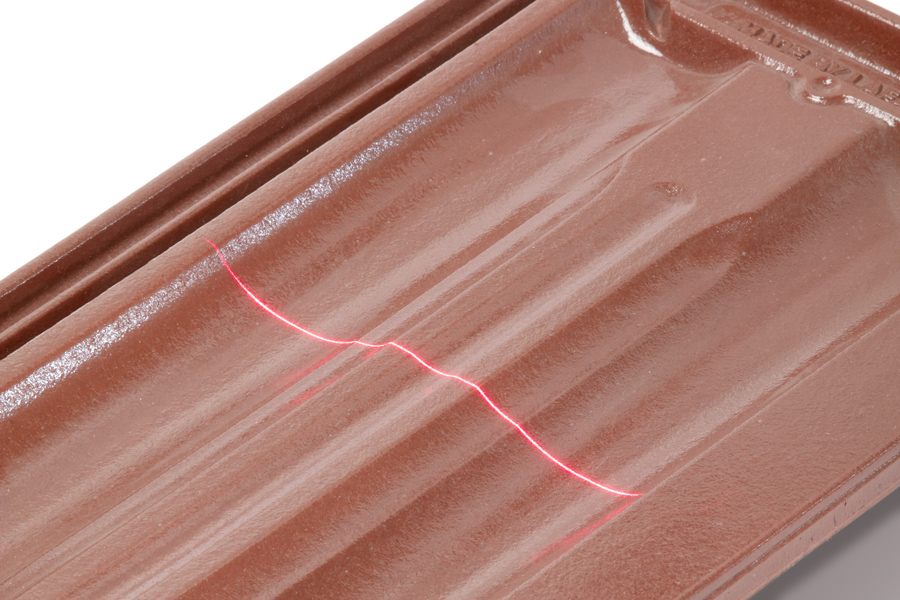

Mesure de profil des bardeaux
- Contrôle d'exactitude des dimensions
- Surfaces brillantes
- Mesure à différents endroits via commutation des jeux de paramètres, directement au niveau du scanner
Mesure des arêtes en mousse
- Mesure des angles
- Surface sombre inégale
- L'utilisation d'un scanner linéaire permet un calcul de moyenne sur plusieurs points et ainsi une analyse stable du profilé
Mesure de volume des tranches de pommes de terre
- Les tranches trop fines sont écartées
- Les épaisseurs maximale et minimale ne doivent pas être (sous-)dépassées
- Pour le contrôle de qualité en cas de temps de cuisson constants
