Micromètres haute performance pour les exigences les plus élevées
L'optoCONTROL 2700 est un micromètre à LED compact destiné à la mesure précise de diamètres, de fentes, d'arêtes et de segments. Le micromètre se caractérise par une grande précision pour une plage de mesure de 40 mm. Comme le contrôleur est intégré au récepteur, le câblage et le montage sont réduits au minimum.
Grâce à la correction active de l'inclinaison, même les objets inclinés jusqu'à 45° sont détectés avec une extrême précision. La configuration s'effectue facilement via l'interface web et permet de paramétrer le signal vidéo, le filtre et les modes de mesure les plus divers. En mode de configuration, il est possible d'utiliser une image d'ombre pour aligner facilement l'objet à mesurer. L'excellent rapport qualité-prix complète l'ensemble des prestations.
Caractéristiques
- Plage de mesure : 40 mm
- Résolution submicrométrique de 10 nm
- Linéarité ≤ 1 µm
- Temps d'exposition : 8,5 µm
- Correction active de l'inclinaison de l'objet à mesurer en temps réel
- Mesure de l'angle de l'objet par rapport au plan XY dans le faisceau lumineux
- Six presets pour les tâches de mesure courantes
- Image en noir et blanc pour un alignement facile de l'objet à mesurer à l'aide de la mise à l'échelle
- Configurable via l'interface web
Correction active de l'inclinaison de l'objet à mesurer
L'optoCONTROL 2700 détecte l'orientation et l'angle exacts de l'objet à mesurer. Grâce à l'évaluation intégrée, la valeur mesurée est automatiquement adaptée à l'inclinaison de l'objet à mesurer. Cela permet de sortir la valeur de mesure exacte. La correction de l'inclinaison est disponible pour les programmes de mesure du diamètre. L'image détectée peut être sortie et vérifiée visuellement via l'interface web.
Mesure de l'angle de l'objet
Si les objets ne se trouvent pas exactement à 90° dans la plage de mesure, l'optoCONTROL 2700 peut déterminer et sortir avec précision l’inclinaison jusqu'à 45°.
Utilisation simple via l'interface web et les presets pour les applications courantes
L'ensemble de la configuration de l'optoCONTROL 2700 s'effectue sans logiciel supplémentaire via une interface web simple d'utilisation. L'interface web est appelée via une connexion Ethernet et permet de régler rapidement et facilement, par exemple, la moyenne, la fréquence de mesure ou les presets et offre de nombreuses possibilités de paramétrage pour chaque tâche de mesure. Les préréglages enregistrés permettent de paramétrer rapidement et facilement le capteur, spécialement en fonction de la tâche de mesure, en un seul clic.
Image en noir et blanc pour un alignement facile sur l'objet à mesurer
Le positionnement exact de l'objet à mesurer dans le faisceau lumineux s'effectue rapidement et facilement grâce au mode de réglage. L'image en noir et blanc intégrée permet de configurer facilement l'objet à mesurer. Cela permet à l'utilisateur d'économiser du temps et des efforts lors de la mise en place et de l'ajustement de la position exacte. Le centre de la plage de mesure est représenté sur les deux axes par une ligne rouge.

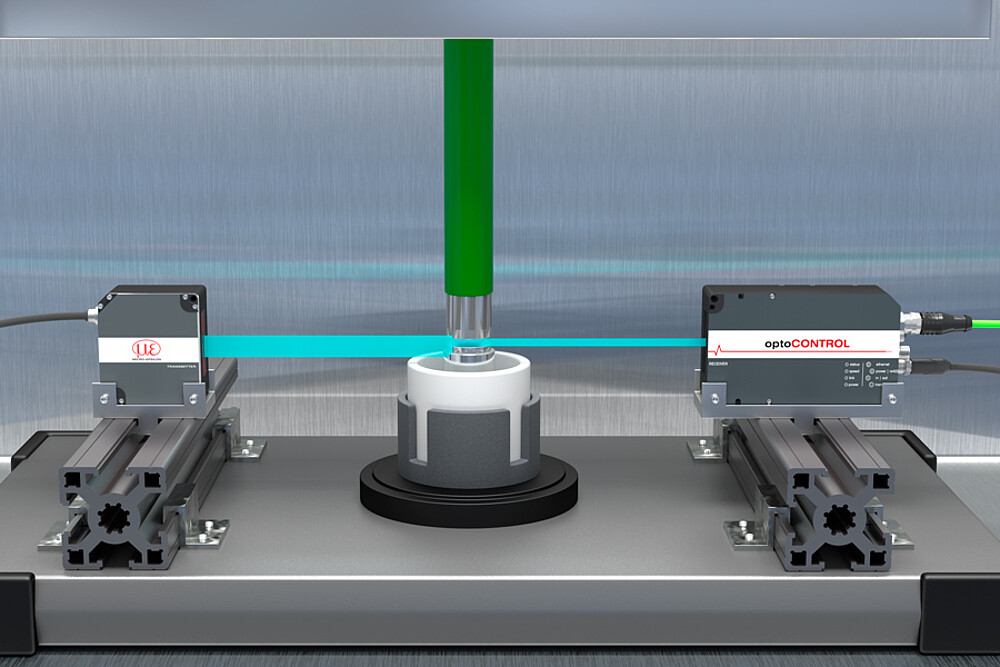

Exemples d’application
Interfaces modernes pour l’intégration dans des machines et des installations
