thicknessGAUGE

Système de capteur pour la mesure précise de l'épaisseur

thicknessGAUGE C.LL

Les systèmes de capteur thicknessGAUGE C.LL utilisent des capteurs à triangulation laser pour la mesure d’épaisseur. Les capteurs laser permettent une haute fréquence de mesure de même qu’une précision élevée. Intéressante avec son rapport qualité-prix favorable, la série est utilisée de préférence pour les surfaces usuelles telles que le plastique, le bois et le métal.

logo

Caractéristiques

  1. Technologie utilisée : capteurs de déplacement à triangulation laser
  2. Plage de mesure : 6 / 50 mm
  3. Précision de mesure : ±1 / ±5 µm
  4. Fréquence de mesure : jusqu’à 10 kHz
  5. Systèmes de capteur à faible coût pour les surfaces usuelles du plastique au métal
  6. Compacité et haute performance d’un excellent rapport qualité-prix excellent
[]
Contact
Micro-Epsilon France S.a.r.l.
Formulaire de contact
Votre demande sur : {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Obligatoire
Nous traitons vos données de manière confidentielle. Veuillez lire notre déclaration de protection des données.

Mesure d’épaisseur précise avec des capteurs à triangulation laser

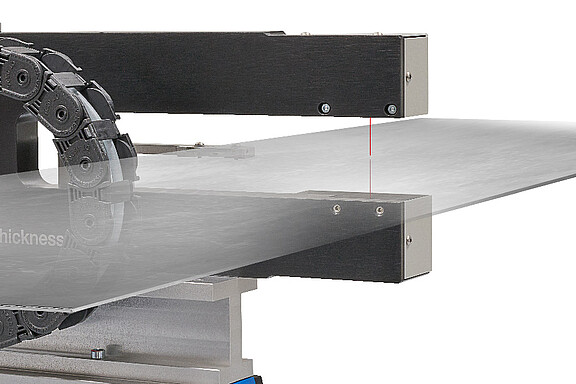

Les systèmes de capteurs thicknessGAUGE C.LL sont montés prêts à l'emploi et calibrés en usine. Ils se composent d'un cadre stable sur lequel sont fixés deux capteurs de distance optiques. Ces capteurs détectent l'épaisseur de l'objet à mesurer selon le principe de différence. Ils sont exactement alignés l'un sur l'autre côté montage, ce qui permet une grande précision de mesure.

Par le biais d’un axe linéaire, le capteur de system traverse de la position de stationnement vers le point de mesure. Pour le calibrage entièrement automatique, le système reviennent dans la position de stationnement.

Les systèmes de capteur thicknessGAUGE C.LL sont utilisés pour la mesure d’épaisseur précise des rubans et des plaques. Le système peut être utilisé pour la mesure d’une piste fixe, p.ex. pour la mesure de la ligne centrale (épaisseur centrale) ou la mesure de l’épaisseur sur le bord. L’unité linéaire permet au thicknessGAUGE d’effectuer une mesure d’épaisseur traversée jusqu’à 600 mm de la largeur de bande.
