Capteur d’instantanés 3D pour de grands champs de mesure
Les modèles de la série surfaceCONTROL 3D 2600 acquièrent les grands composants rapidement, sur toute leur surface et sans contact. Avec des champs de mesure jusqu’à 650 × 495 mm et des distances de travail de 475 à 1250 mm, ils conviennent parfaitement aux contrôles 3D automatisés en ligne, hors ligne ou sur robot.
La grande plage de travail permet l’acquisition fiable de différentes hauteurs de composants, de positions d’objet variables et de grandes géométries. Les capteurs sont ainsi parfaitement adaptés aux contrôles de surface de grande étendue ainsi qu’aux contrôles de défauts, de forme et de géométrie.
Grâce à GigE Vision/GenICam et aux interfaces industrielles, les capteurs s’intègrent facilement dans les processus de contrôle automatisés.
Caractéristiques
- Grands champs de mesure jusqu’à 650 × 495 mm pour le contrôle intégral de grands composants en une seule prise de vue
- Acquisition fiable de différentes hauteurs de composants avec une grande profondeur de plage de mesure jusqu’à 300 mm
- Détection des plus faibles écarts de hauteur et de surface grâce à une haute répétabilité Z
- Temps de cycle courts et contrôles en ligne : temps d’acquisition à partir de 0,25 s
- Contrôleur intégré – réduit les efforts de matériel, de câblage et d’intégration
- Mesure instantanée 3D sans contact avec source lumineuse LED
- Données 3D calibrées pour des tâches de mesure et de contrôle précises
- Gigabit Ethernet avec GigE Vision / GenICam
- Communication directe via PROFINET, EtherCAT et EtherNet/IP
- Idéal pour les grands composants, les applications robotisées et les processus de contrôle en ligne

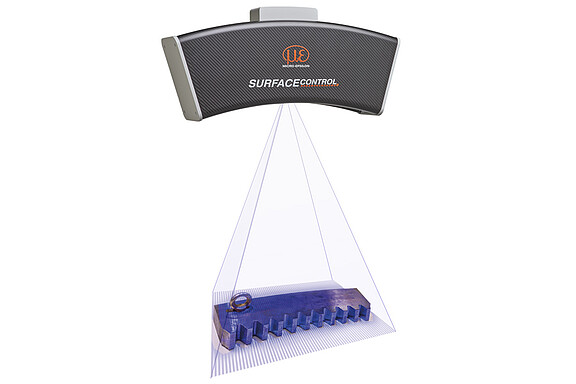

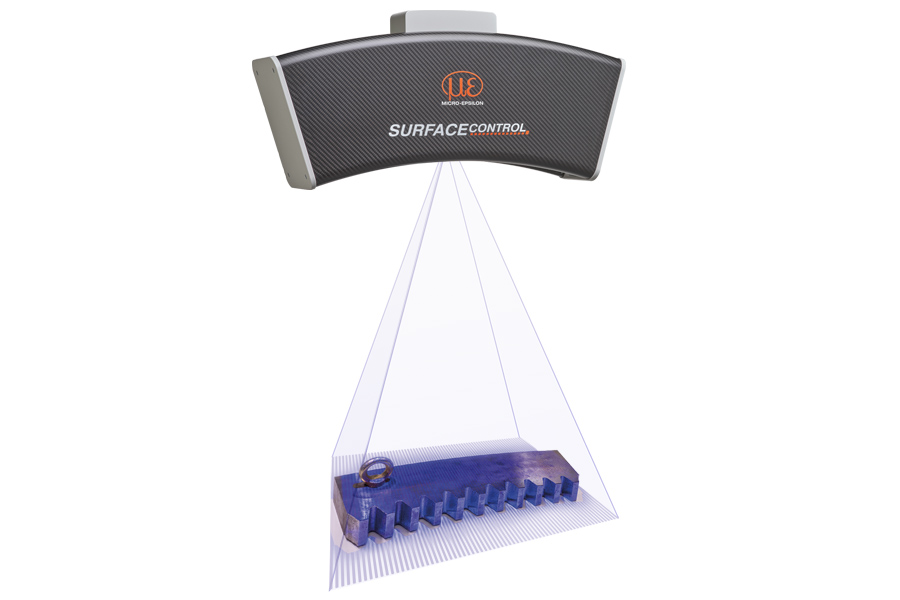

Haute précision Z, même avec de grands champs de mesure
Le surfaceCONTROL 3D 2600 associe de grands champs de mesure à une haute répétabilité Z et permet ainsi des contrôles 3D précis, même sur des composants de grande surface. Il est ainsi possible de réaliser des comparaisons consigne/réel fiables, des évaluations OK/NOK ainsi que des tâches de surveillance des processus et de la production.

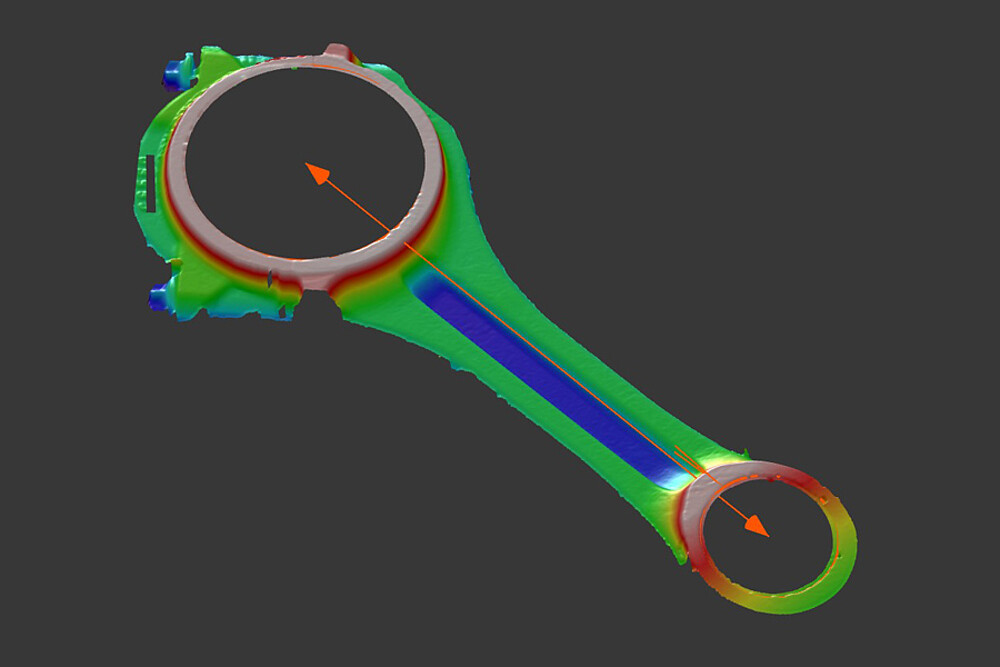

Les données 3D acquises sur toute la surface conviennent particulièrement aux contrôles de forme et de géométrie, à la détection des écarts de planéité, des déformations, des défauts de forme locaux et des irrégularités de surface ainsi qu’à la détection de défauts sur de grands objets à mesurer. Le capteur favorise ainsi un contrôle qualité objectif et contribue à réduire les rebuts.

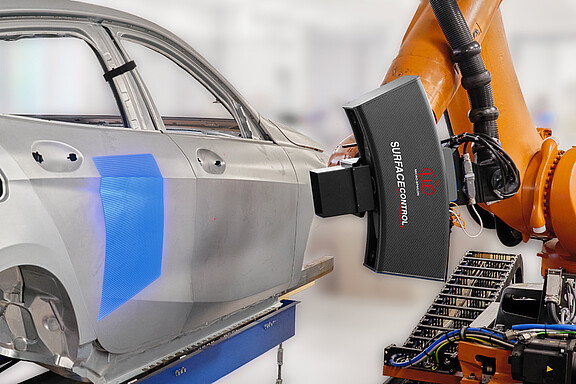

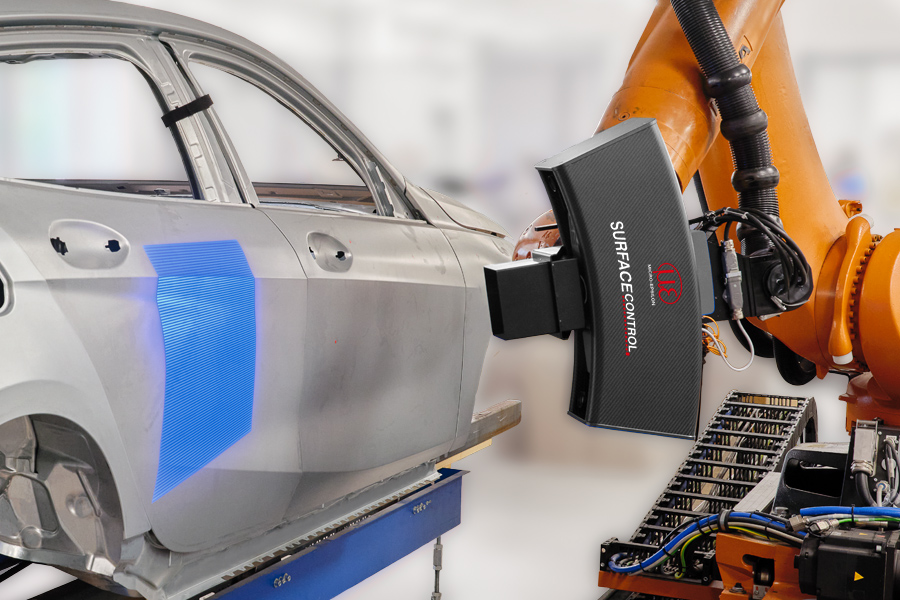

Acquisition 3D rapide pour les processus industriels
Le surfaceCONTROL 3D 2600 acquiert les données 3D en un temps très court. Le bref temps d’acquisition réduit la durée pendant laquelle l’objet à mesurer doit rester immobile et favorise ainsi des séquences de contrôle rapides dans les processus automatisés.
Les temps de traitement courts assurent en outre que les données 3D calculées soient rapidement disponibles pour l’évaluation ultérieure, la décision qualité ou la commande du processus. Le capteur est donc idéal pour les tâches de contrôle automatisées en ligne, hors ligne ou sur robot.
De nombreuses tâches de mesure et de contrôle

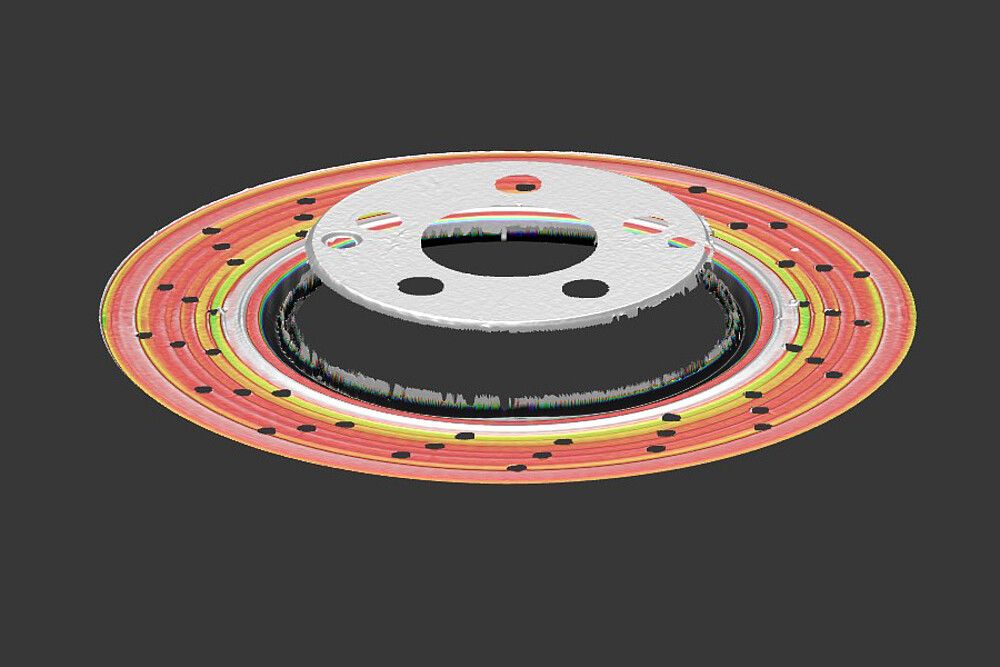

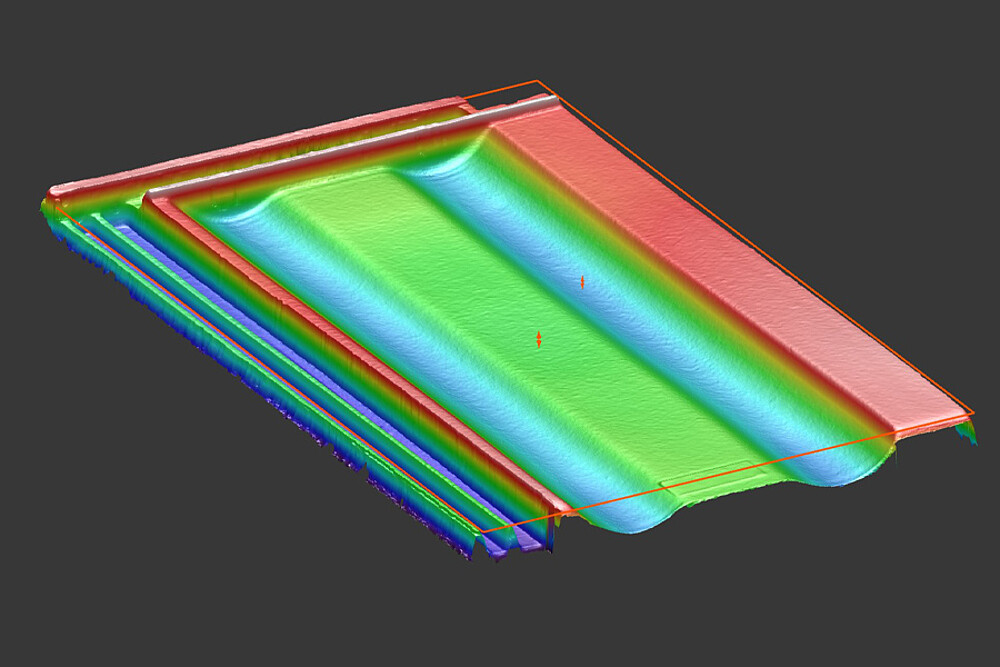

Les capteurs surfaceCONTROL 3D conviennent à de nombreuses tâches de mesure et de contrôle dans le cadre de l’assurance qualité industrielle. Ils détectent avec fiabilité les formes, contours, hauteurs, planéités et caractéristiques géométriques, ainsi que la position, la présence et l’intégralité de chaque composant. Ils permettent en outre un contrôle surfacique et rendent visibles et mesurables dans le nuage de points 3D les écarts locaux tels que bosses, éclats, surélévations, creux ou autres défauts.

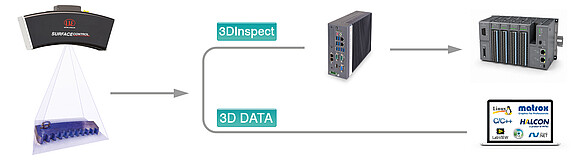

Évaluation et intégration
Les modèles de la série surfaceCONTROL 3D 26x0 sont conçus pour les tâches de mesure et de contrôle 3D sur de grandes surfaces. Selon le concept d’intégration, deux variantes sont disponibles : SC2600 pour le traitement flexible de l’intégralité des données 3D et SC2610 avec évaluation via 3DInspect.
SC2610 - Évaluation avec 3DInspect
Le surfaceCONTROL 3D 2610 est utilisé avec une IPU.
L’évaluation des données 3D est réalisée avec 3DInspect sur l’IPU. Les programmes de mesure, évaluations de caractéristiques et appréciations peuvent être créés facilement et utilisés pour des tâches de contrôle automatisées.
Les modèles facilitent également l’intégration dans les processus de contrôle industriels. Selon la variante et le concept du système, les données de mesure, les résultats calculés ou les évaluations OK/NOK peuvent être transmis aux systèmes et automates de niveau supérieur – idéal pour les contrôles en ligne automatisés, les stations de contrôle ou les applications robotisées.
Grands champs de mesure pour les tâches de contrôle sur de grandes surfaces

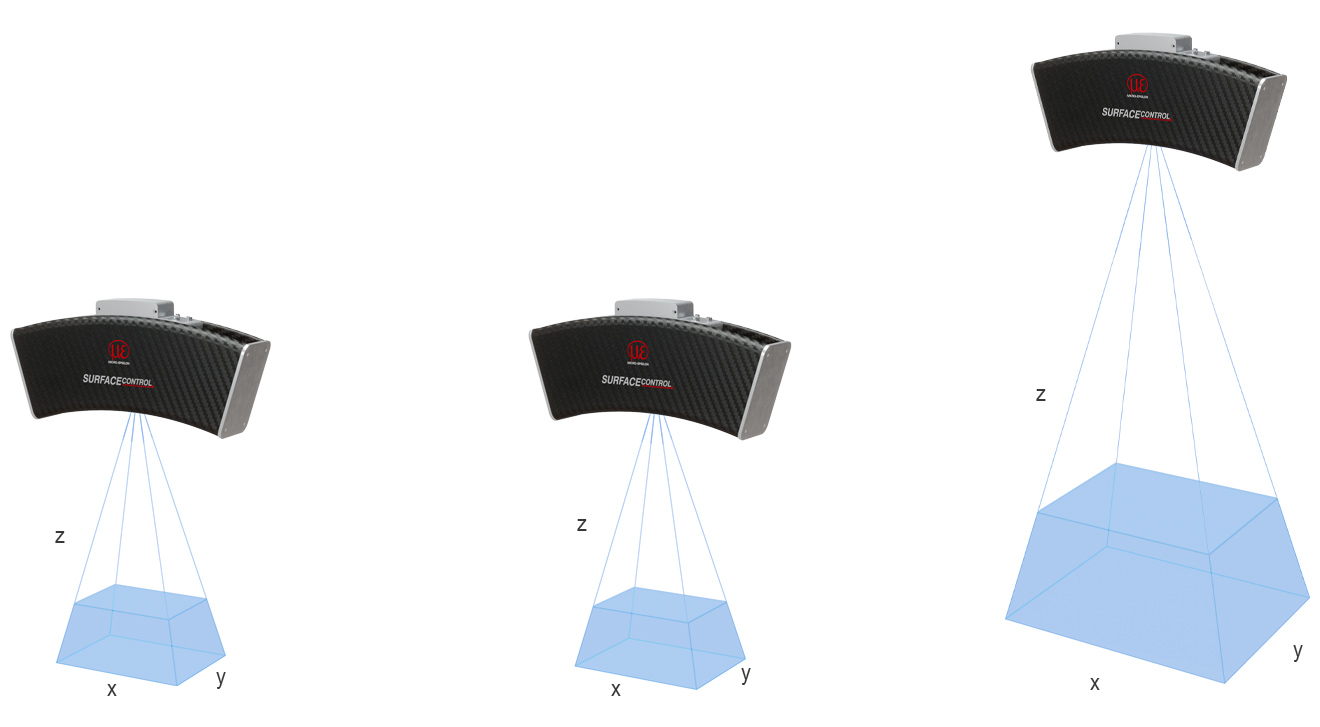

Le surfaceCONTROL 3D 2600 est spécialement conçu pour les grands objets à mesurer. Selon le modèle, des champs de mesure de 300 × 220 mm, 400 × 300 mm ou 575 × 435 mm sont disponibles au centre de la plage de mesure. En fin de plage de mesure, des champs allant jusqu’à 650 × 495 mm peuvent même être acquis.
Exemples d’applications
