Tâches de mesure dans la production de batteries
Les capteurs de Micro-Epsilon sont utilisés tout au long du processus de fabrication où ils sont dédiés aux diverses tâches de mesure pour la surveillance des machines, le contrôle de l'épaisseur et l'assurance qualité.
Mesure de l’écart entre les rouleaux de calandre
Des capteurs capacitifs sous forme plane sont utilisés pour la surveillance et la régulation des rouleaux de calandre et de revêtement. Ils sont disponibles en différents modèles et détectent l’écartement des cylindres au micromètre près. Les capteurs compacts peuvent être intégrés dans des espaces restreints pour mesurer directement contre les rouleaux ou la suspension des rouleaux. La grande stabilité thermique permet une utilisation à des températures ambiantes élevées.
Surveillance du bord des films de batterie
Les films d'électrodes et de séparateurs doivent être guidées avec précision pendant la production des cellules de batterie. Les micromètres optiques de la série optoCONTROL détectent la position du bord requise pour le contrôle du bord de la bande avec une grande précision. Si plusieurs micromètres sont utilisés, la largeur de la bande peut être enregistrée simultanément.
Surveillance du déroulement de la bobine
Les capteurs de distance laser de la série optoNCDT ILR2250-100 surveillent le déroulement et l’enroulement des bobines. Comme le diamètre augmente ou diminue continuellement, la distance entre la bobine et le capteur varie en conséquence. Ce changement de distance est surveillé de manière fiable et précise par les capteurs. Le mode de mesure AUTO intégré permet une détection fiable même sur les surfaces réfléchissantes et les revêtements mats.
Mesure de température lors de la formation

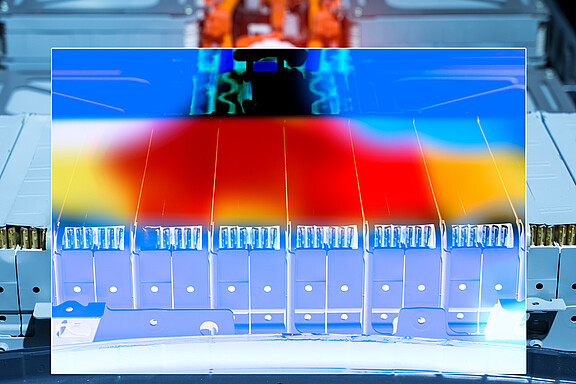

En particulier lors de la charge initiale, l'évolution de la température qui est un paramètre décisif, est donc surveillée par des caméras thermiques. Elles fournissent des informations sur la répartition de la température et des indications sur les éventuels courts-circuits. La caméra thermique thermoIMAGER TIM est conçue pour répondre aux exigences élevées des applications industrielles en série. Un logiciel puissant permet la surveillance automatique des points chauds et froids ainsi que la sortie des valeurs mesurées à une commande. Jusqu'à trois champs de mesure peuvent être focalisés simultanément et surveillés en permanence.
Surveillance de la courbure des bords (Heavy Edge) après la coupe
Des courbures et des déformations surviennent souvent après que le film a été coupé dans le sens de la longueur. Les capteurs de profil laser de Micro-Epsilon sont utilisés pour détecter de manière fiable de telles déviations. Ceux-ci sont placés sur le bord du film et enregistrent le profil en continu. Grâce à leur résolution élevée et à leur insensibilité aux surfaces réfléchissantes, les capteurs fournissent des résultats de mesure stables et des profils 2D très précis, à partir desquels sont générés des nuages de points 3D.
