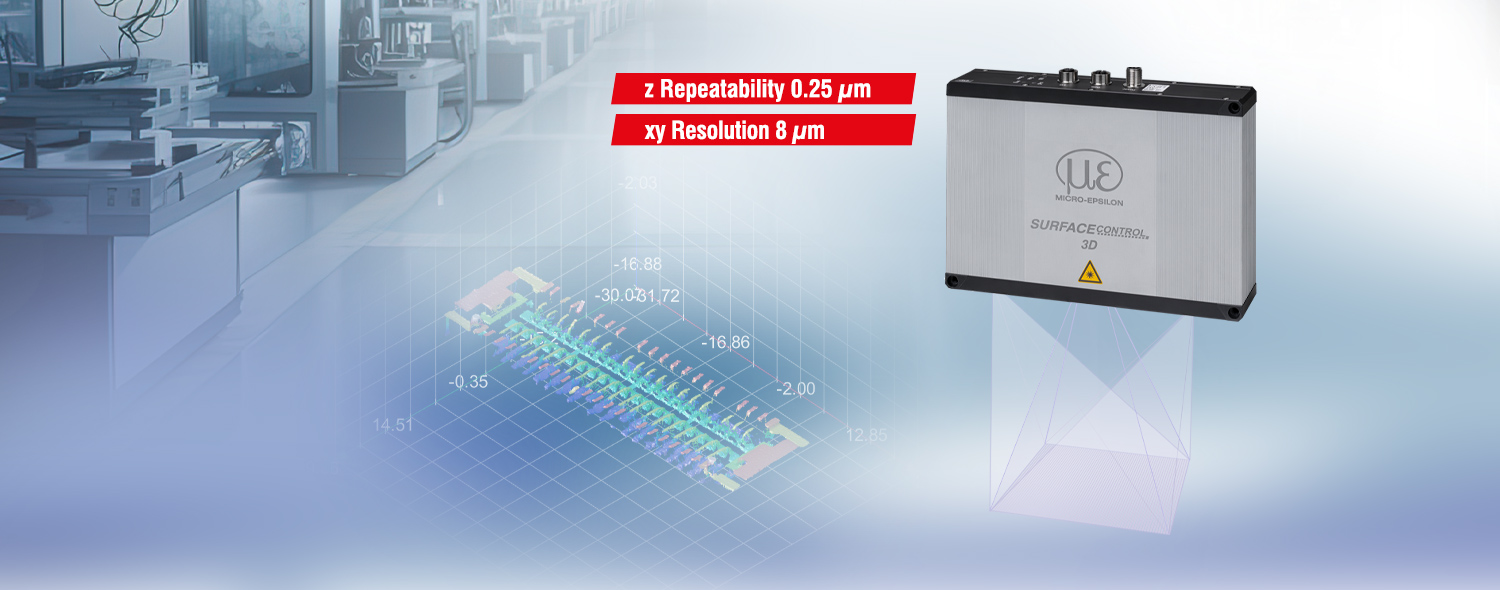

Capteurs d’instantanés 3D pour le contrôle de la géométrie, de la forme et des surfaces
Pour presque toutes les surfaces : les capteurs d’instantanés 3D surfaceCONTROL acquièrent les surfaces mates et à réflexion diffuse sur toute leur étendue, sans contact et avec une grande précision. Une seule prise de vue génère des données 3D calibrées et haute résolution destinées aux mesures géométriques, au contrôle des surfaces et au contrôle qualité industriel.
Mesures rapides : grâce à des temps d’acquisition et de traitement courts ainsi qu’à une haute précision Z, les capteurs conviennent parfaitement aux tâches de mesure et de contrôle exigeantes en ligne, hors ligne ou sur robot.
Compatibles et SMART : selon la taille de l’objet à mesurer, les exigences de résolution et le concept d’intégration, différents modèles sont disponibles – du capteur d’instantanés 3D compact à la solution SMART tout-en-un avec évaluation intégrée et sortie directe des valeurs de mesure.
Aperçu des modèles
Caractéristiques
- Acquisition 3D surfacique en une seule prise de vue
- Mesure sans contact pour les applications en ligne, hors ligne et robotisées
- Temps d’acquisition courts pour des processus de contrôle rapides
- Haute précision Z pour détecter les plus faibles différences de hauteur
- Haute résolution latérale pour les structures fines et les détails
- Nuages de points 3D calibrés pour des évaluations précises
- Intégration simple via GigE Vision, GenICam et le SDK 3D
- Évaluation SMART avec 3DInspect sur certains modèles
- Aucune protection laser requise grâce à la technologie LED bleue
Mesure 3D sans contact

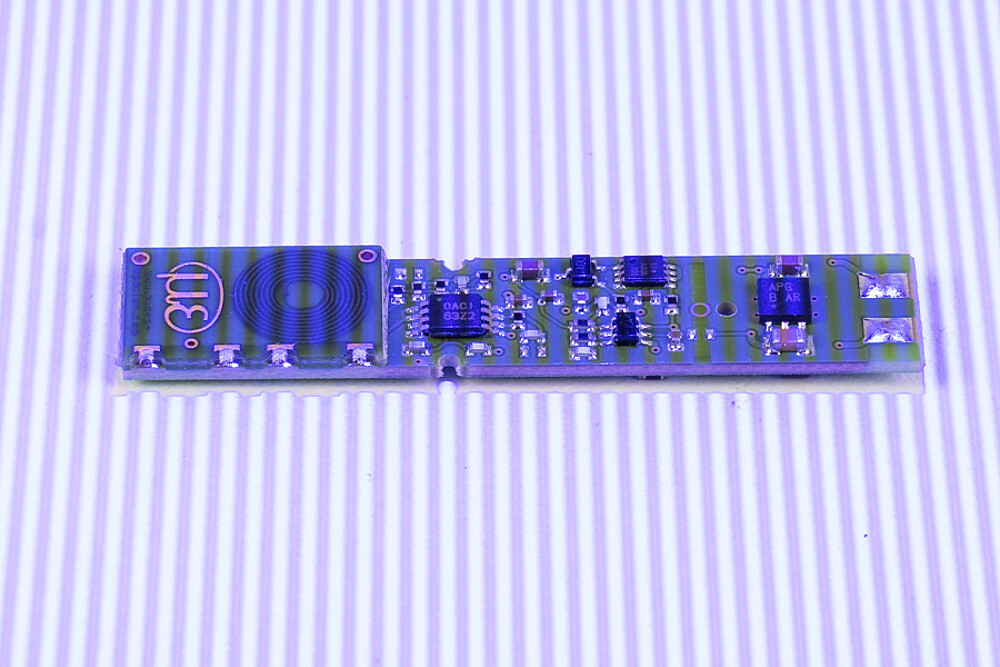

L’objet à mesurer est détecté sans contact à l’aide d’une lumière structurée à franges. À partir des données d’image acquises, le capteur calcule un nuage de points 3D haute résolution, qui peut ensuite être traité pour la mesure, le contrôle et l’analyse.
Selon le concept du système, l’évaluation des données 3D peut être réalisée avec 3DInspect, un logiciel spécifique au client ou directement via les fonctions intégrées de certains modèles. Une évaluation intégrée avec sortie automatisée des valeurs de mesure est disponible sur certaines variantes telles que surfaceCONTROL 3D 3560 et surfaceCONTROL 3D 2610.

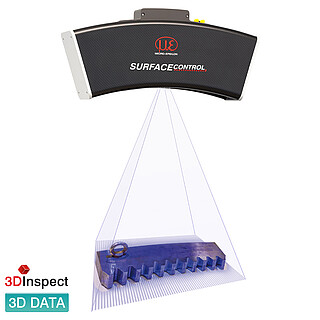

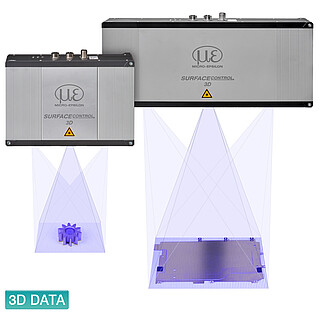

Le capteur d’instantanés 3D adapté à chaque tâche de mesure
La série surfaceCONTROL propose différents champs de mesure, résolutions et possibilités d’intégration. Le capteur approprié peut ainsi être sélectionné rapidement en fonction de la taille du composant, de la précision requise et du type d’évaluation souhaité. Les champs de mesure s’étendent de 29,5 mm x 18,0 mm à 650 mm x 495 mm.

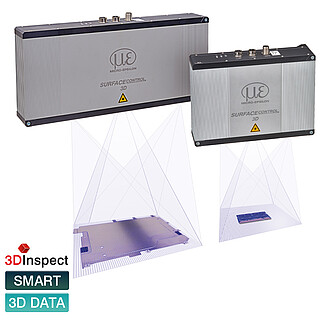

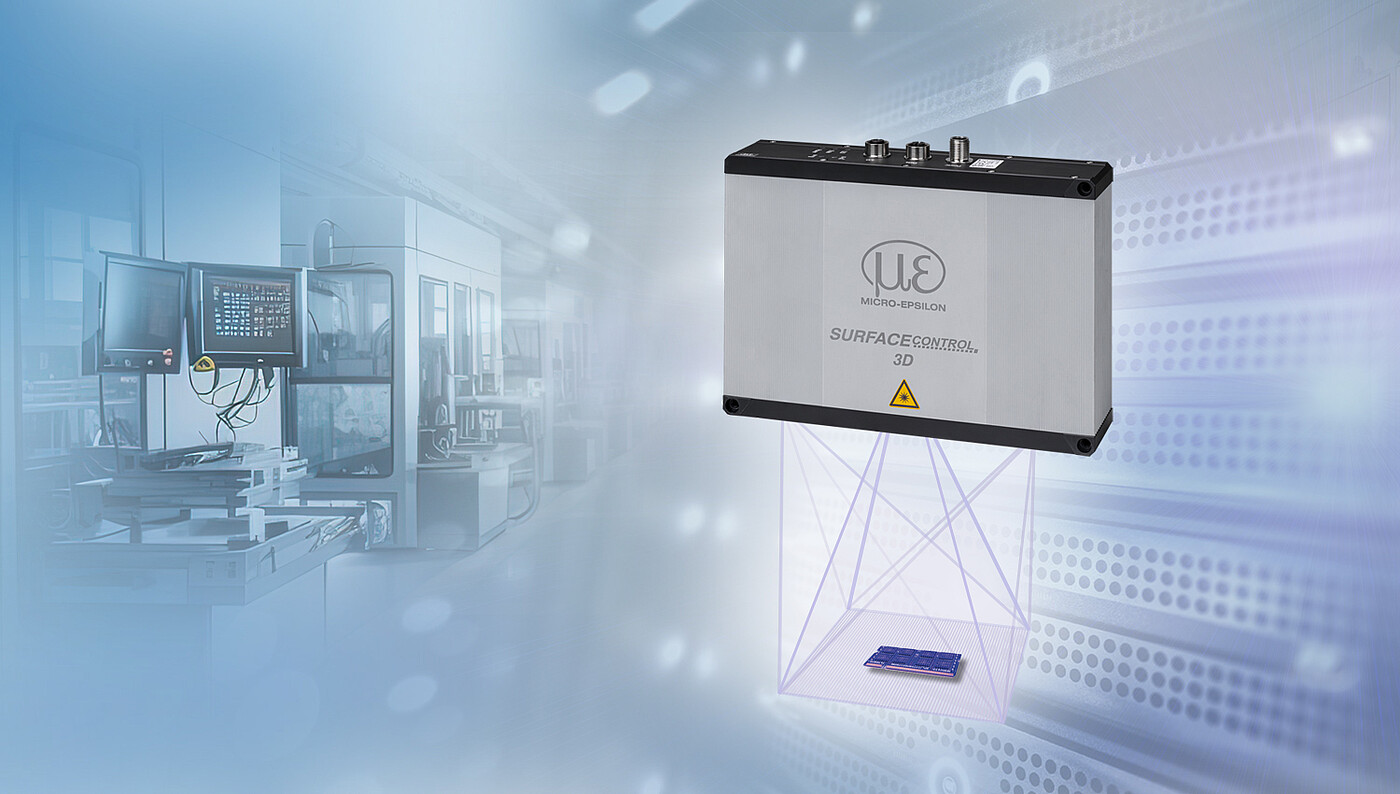

Nouveau : Capteur 3D tout-en-un pour des mesures instantanées 3D rapides et de haute précision
Avec le nouveau surfaceCONTROL 3D 3560, la série offre désormais une précision Z maximale, plus de 10 millions de points 3D et une évaluation SMART dans une solution tout-en-un. Pour une intégration aisée dans les processus de contrôle en ligne automatisés, le surfaceCONTROL 3D 3560 prend en charge la communication via PROFINET, EtherCAT et EtherNet/IP.
Grâce à l’évaluation intégrée, aucune unité de calcul supplémentaire n’est nécessaire. Cela réduit les efforts de câblage et d’intégration, soulage l’automate et permet la sortie directe des résultats de mesure calculés ou de simples signaux de commutation OK/NOK pour des décisions de processus rapides.
Capteurs d’instantanés 3D en pratique - pour le contrôle de la géométrie, des surfaces et de la qualité

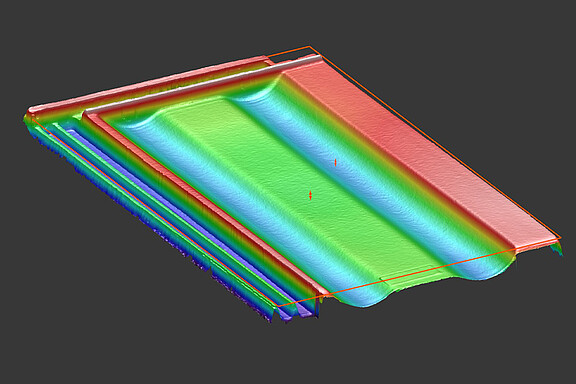

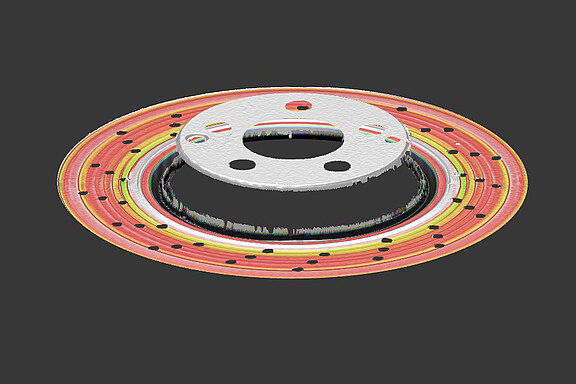

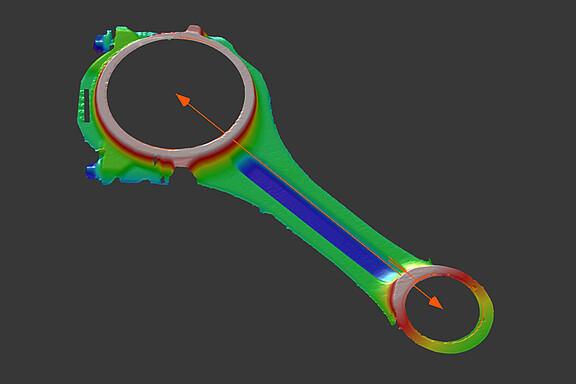

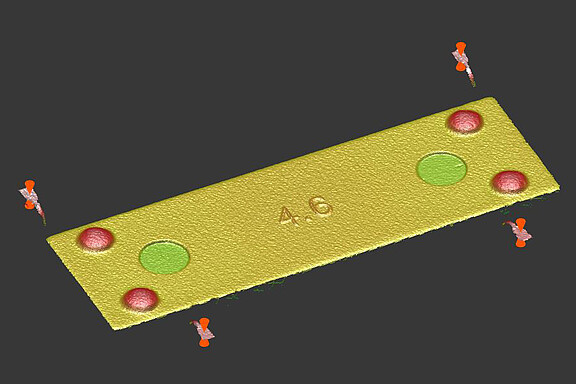

Mesure géométrique, contrôle de surface ou contrôle qualité : les capteurs surfaceCONTROL 3D fournissent des données 3D surfaciques pour les comparaisons consigne/réel, les décisions OK/NOK ainsi que la surveillance des processus et de la production. Ils permettent des contrôles précis de forme et de géométrie, la détection de défauts ainsi que le contrôle de montage et l’alignement – sans contact, de manière objective et pour réduire les rebuts.
Évaluation et intégration flexibles
Selon le modèle de capteur et l’application, deux possibilités sont disponibles : avec 3D DATA, les nuages de points 3D calibrés peuvent être intégrés dans le logiciel du client. Sur certains modèles SMART, les programmes de mesure sont créés dans 3DInspect, enregistrés dans le capteur et exécutés directement. La sortie automatisée des valeurs de mesure et les évaluations OK/NOK sont ainsi possibles sans unité d’évaluation externe.

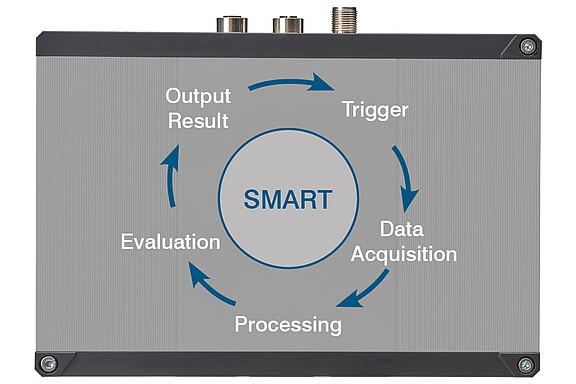

Capteur SMART avec évaluation 3D intégrée
- Traitement des données intégré dans le scanner
- Aucun contrôleur supplémentaire requis*
- Sortie des résultats de mesure directement vers l’API
- Plus de 80 programmes de mesure pour l’évaluation 2D et 3D, par ex. largeur de fente, angle, hauteur de marche
*Exception : le modèle SC2610 nécessite un contrôleur externe pour l’évaluation SMART (par ex. IPU)
Exemples d’applications

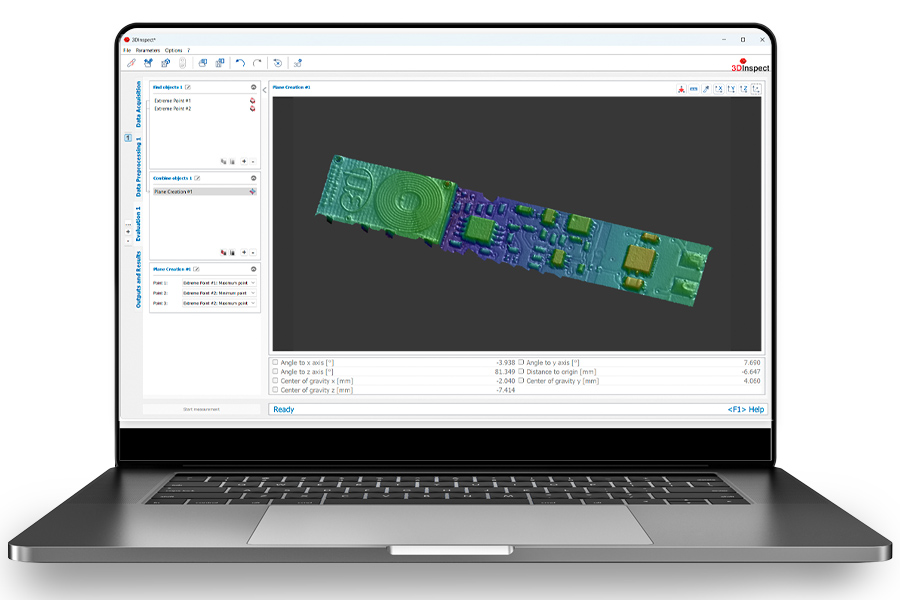

3DInspect – logiciel performant pour le paramétrage et l’évaluation
Interface utilisateur intuitive
Le paramétrage simple et la création confortable de programmes de mesure 3D permettent de configurer rapidement et efficacement les séquences de mesure
Fonctionnement en ligne
L’interface d’automatisation intégrée enregistre les programmes de mesure directement sur le capteur (pour les capteurs SMART) et permet des mesures automatisées sans appareils de commande supplémentaires.
Journalisation et enregistrement
des données 3D directement dans le logiciel
Un seul logiciel pour tous les capteurs 3D de Micro-Epsilon
Paramétrage
- Réglage des paramètres de capteur optimaux pour la tâche de mesure concernée
- Chargement des jeux de paramètres
- Sélection de la zone à mesurer

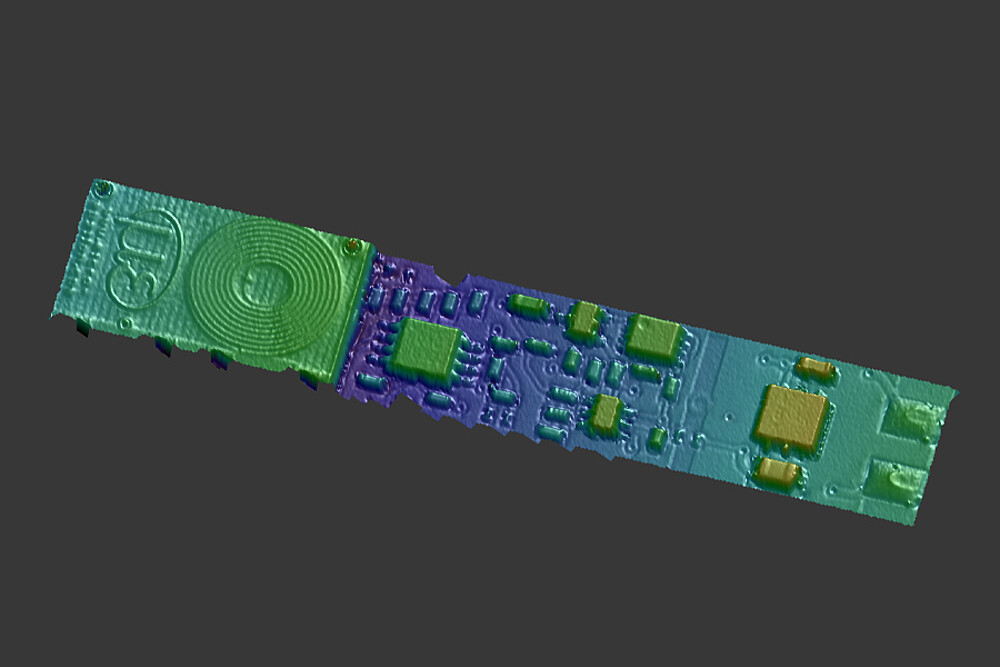

Prétraitement des données
- Adaptation du nuage de points avant l’évaluation, par ex. pour un positionnement reproductible du nuage de points.
- Affinage ou application de filtres afin de mettre en évidence des caractéristiques, supprimer les points non pertinents ou créer des coupes.

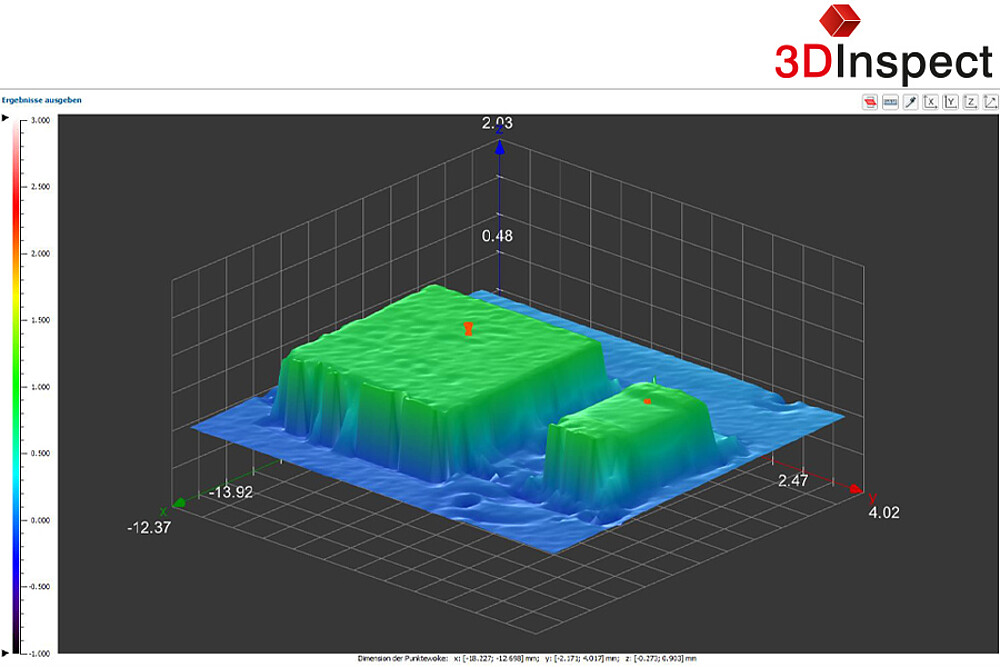

Évaluation
- Plus de 80 programmes de mesure pour calculer les valeurs de mesure souhaitées
- Évaluation et mesure des coupes créées précédemment
- Combinaison de plusieurs programmes pour des tâches de mesure complexes
Sortie des résultats de mesure
- Évaluation directe d’une valeur de mesure comme résultat (valeur OK/NOK) ; sortie automatisée des valeurs de mesure ou des résultats évalués (licence « Automatisation » requise)
- Signaux de commutation et sortie par bus de terrain
