thicknessGAUGE C.LP
Les systèmes de capteur thicknessGAUGE C.LP utilisent des capteurs de profil à ligne laser pour la mesure d’épaisseur. Les scanners projettent une ligne laser sur la surface. Cette ligne laser compense l’inclinaison du ruban et permet une moyennage par la ligne. Le procédé de mesure à ligne laser permet également la mesure d’épaisseur des matériaux structurés ainsi que des surfaces gaufrées ou des tôles perforées.
Caractéristiques
- Technologie utilisée : capteurs de profil à ligne laser bleue
- Plage de mesure (épaisseur) : 15 mm
- Précision : ±1,2 µm
- Fréquence de mesure : jusqu’à 100 Hz
- Idéal pour les matériaux structurés, p.ex. des tôles perforées ou des plaques gaufrées
- Ligne best fit possible
- Compensation de l’inclinaison du ruban
Mesure d’épaisseur précise avec des scanners à ligne laser

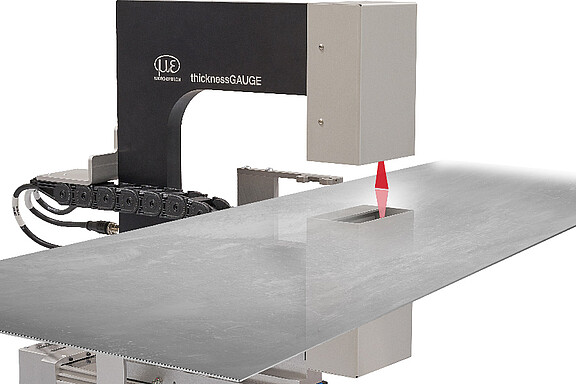

Les systèmes de capteurs thicknessGAUGE C.LP sont montés prêts à l'emploi et calibrés en usine. Ils se composent d'un cadre stable sur lequel sont fixés deux scanners laser. Ces scanners détectent l'épaisseur de l'objet à mesurer selon le principe de différence. Les scanners laser sont exactement alignés l'un sur l'autre côté montage, ce qui permet une grande précision de mesure.
Par le biais d’un axe linéaire, le capteur de system traverse de la position de stationnement vers le point de mesure. Pour le calibrage entièrement automatique, le système reviennent dans la position de stationnement.

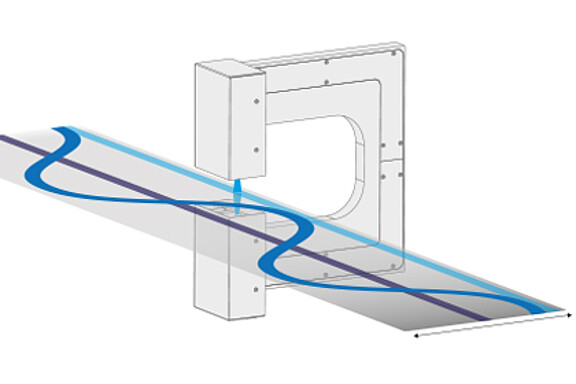

Les systèmes de capteur thicknessGAUGE C.LP sont utilisés pour la mesure d’épaisseur des rubans et des plaques. Le système peut être utilisé pour la mesure d’une piste fixe, p.ex. pour la mesure de la ligne centrale (épaisseur centrale) ou la mesure d’épaisseur sur le bord. L’unité linéaire permet au thicknessGAUGE d’effectuer une mesure d’épaisseur traversée jusqu’à 600 mm de la largeur de bande.
