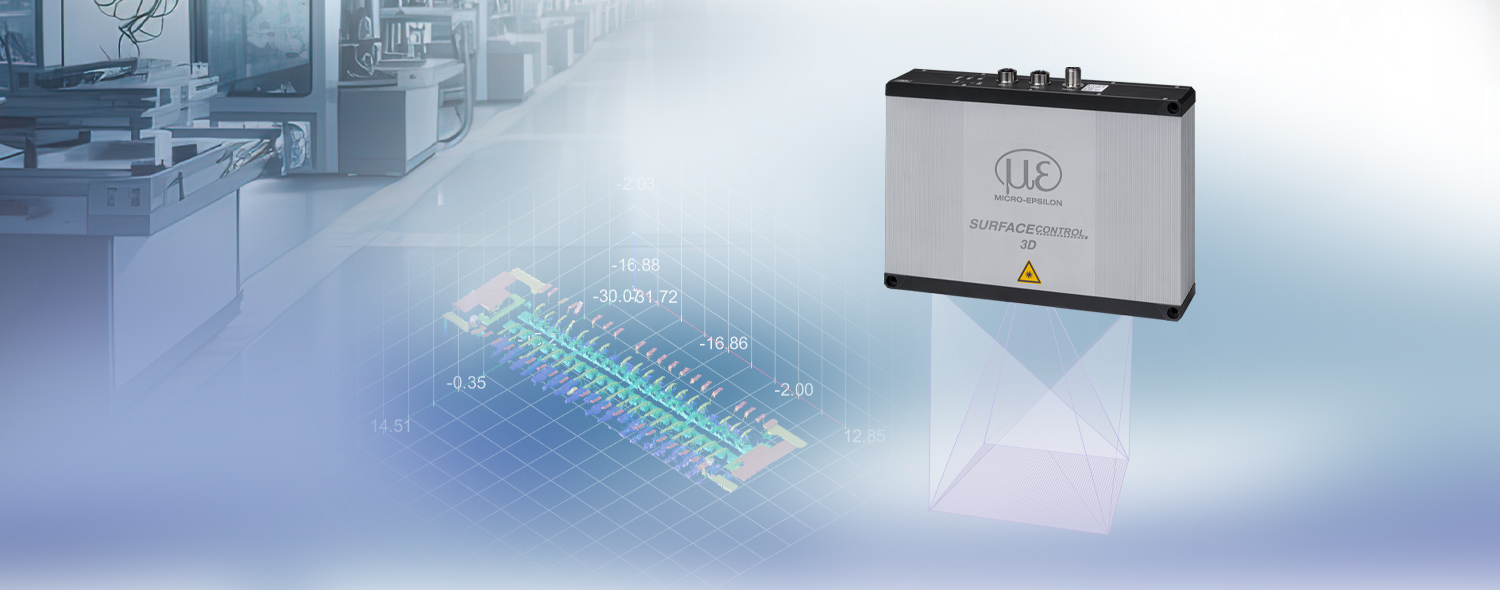

surfaceCONTROL 3D 3560
Capteur 3D entièrement intégré : moins de matériel, intégration simplifiée
Contrôle en ligne à 100 % au rythme de la production
Une répétabilité Z jusqu’à 0,25 µm détecte les plus faibles différences de hauteur
Mesure 3D rapide et haute résolution – pour des résultats précis sans perte de temps
Capteurs 3D SMART pour des mesures instantanées 3D rapides et de haute précision
Les capteurs tout-en-un surfaceCONTROL 3D 3560 acquièrent les surfaces rapidement et avec une grande précision. La plateforme de capteur performante permet des temps d’acquisition et d’évaluation particulièrement courts, créant ainsi les conditions nécessaires à des processus de contrôle efficaces et à des temps de cycle réduits. Grâce à l’évaluation SMART intégrée, les résultats de mesure sont délivrés directement – sans unité d’évaluation supplémentaire.
Avec plus de 10 millions de points 3D par mesure et une répétabilité Z jusqu’à 0,25 µm, les capteurs détectent de manière fiable les plus faibles différences de hauteur, écarts de planéité, défauts de forme et caractéristiques de surface.
Pour des évaluations personnalisées, les modèles 3D DATA fournissent l’intégralité des données 3D. Via PROFINET, EtherCAT et EtherNet/IP, les valeurs de mesure sont transmises directement à l’automate de l’installation et facilement intégrées dans les environnements d’automatisation existants.
Caractéristiques
- Précision maximale : répétabilité Z jusqu’à 0,25 µm
- Acquisition 3D rapide à partir de 0,2 s – pour des temps de cycle courts
- Haute densité de données : plus de 10 millions de points 3D par mesure
- Système tout-en-un SMART – sans unité de calcul externe : capteur, évaluation et logiciel dans un seul appareil
- Contrôle qualité automatisé dans le processus de production
- Intégration simple : sortie directe des valeurs de mesure et interfaces industrielles

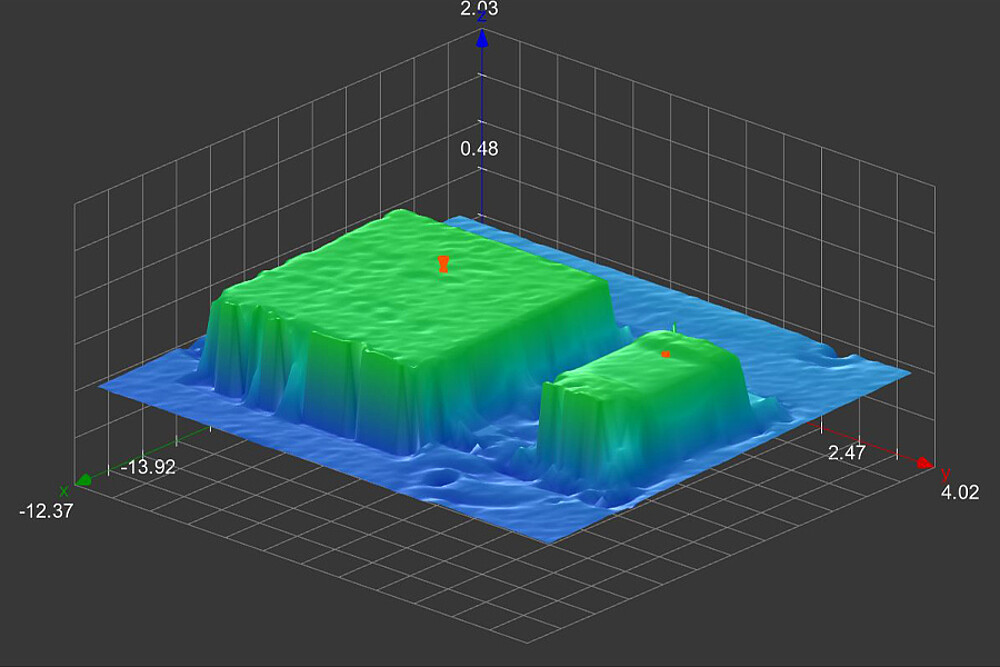

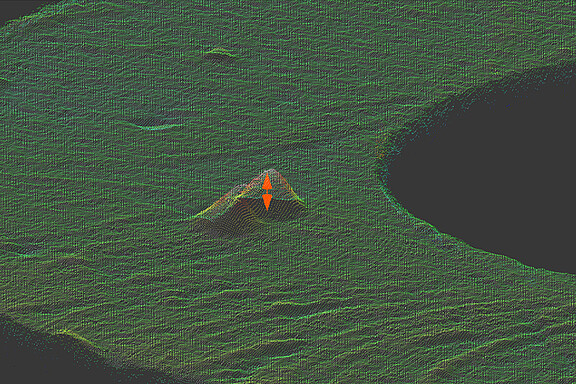

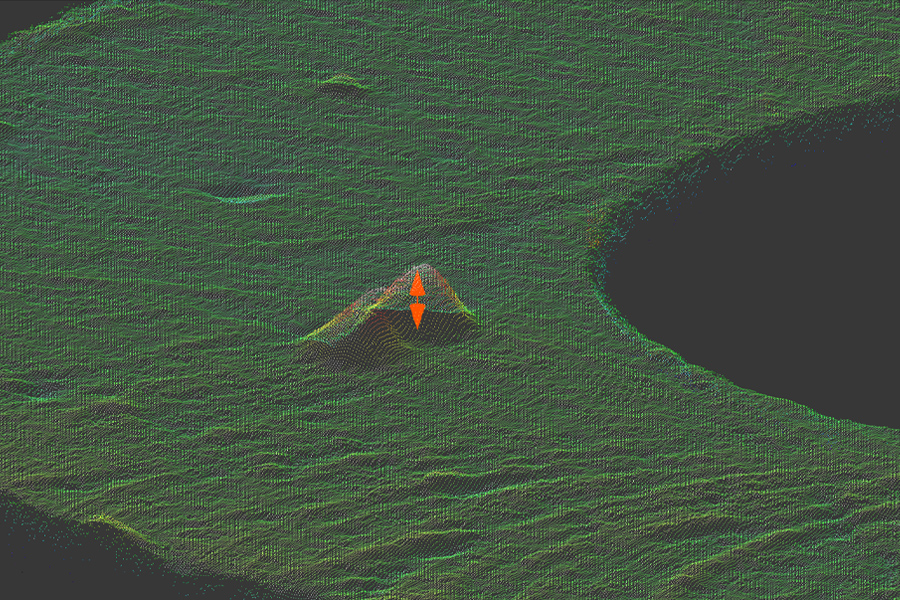

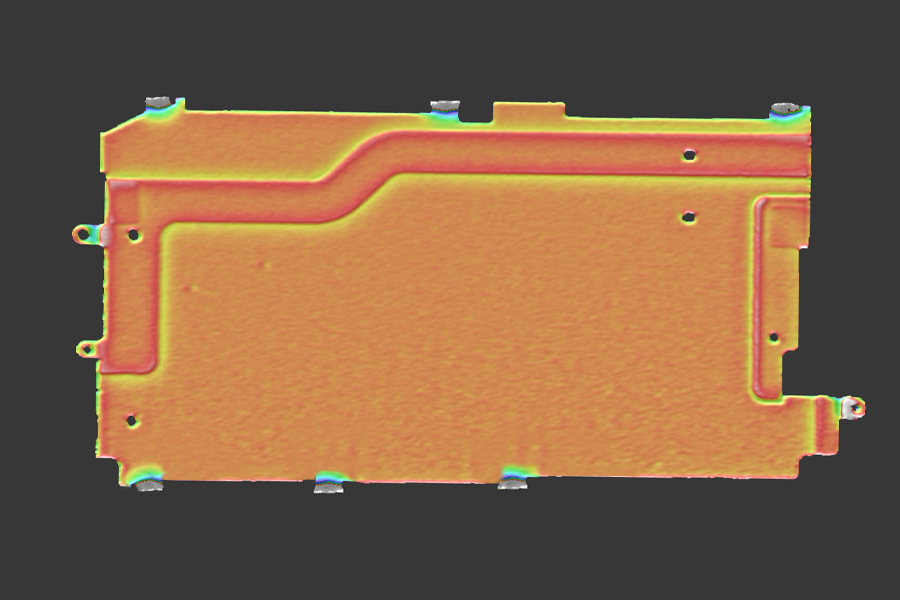

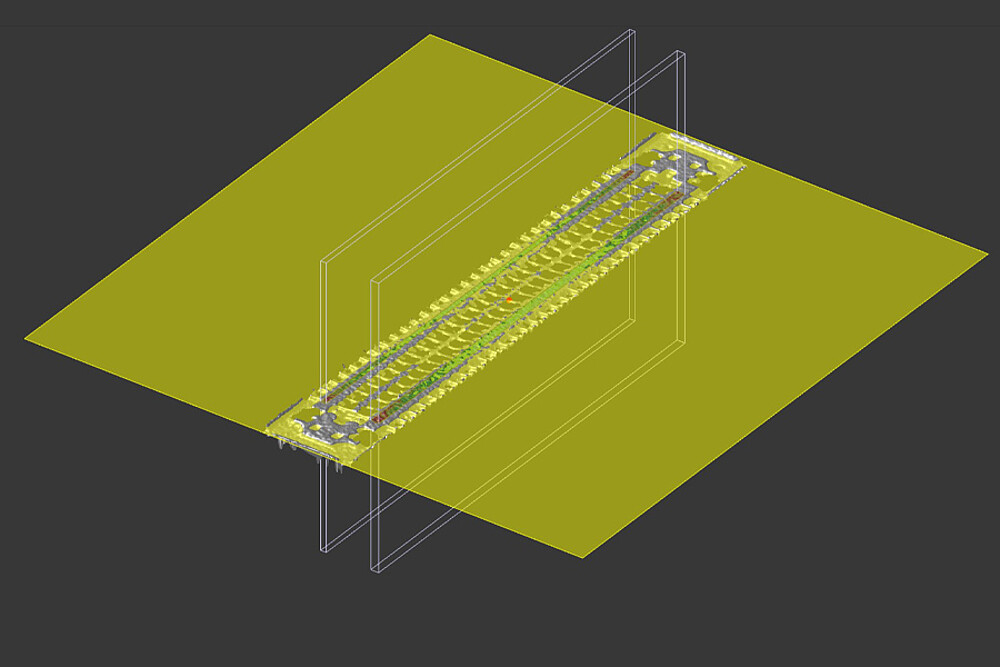

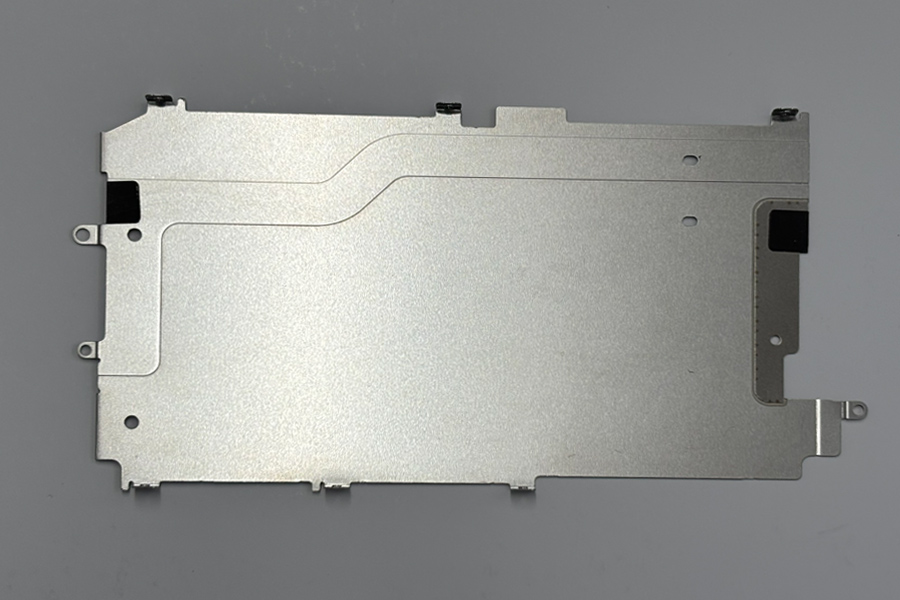

Détection précise des structures les plus fines et des plus faibles différences de hauteur

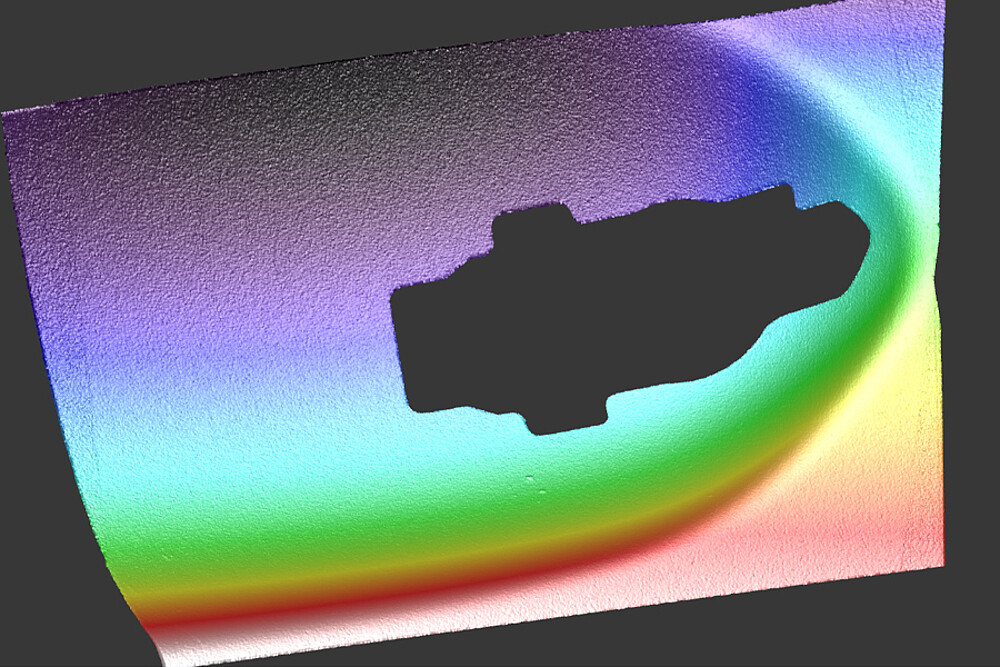

Avec une haute résolution latérale jusqu’à 8 µm et une excellente répétabilité Z jusqu’à 0,25 µm, les capteurs surfaceCONTROL 3D 3560 détectent de manière fiable les structures les plus fines, les différences de hauteur et les caractéristiques de surface. Les géométries fines, écarts de forme, défauts de planéité et irrégularités de surface peuvent ainsi être mesurés avec précision et évalués en détail.

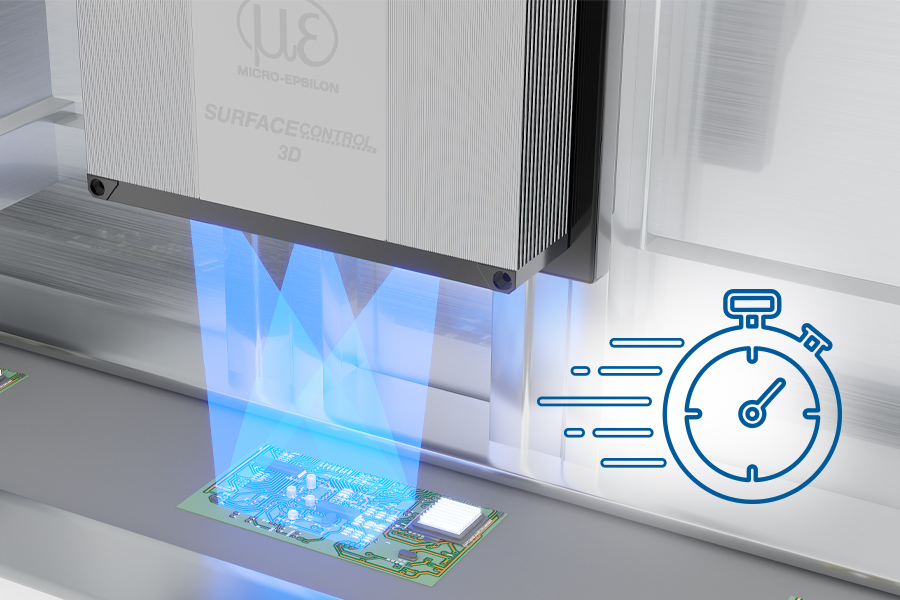

Acquisition 3D rapide et temps de traitement courts
Les capteurs surfaceCONTROL 3D 3560 acquièrent des données 3D précises en un temps très court. Les temps d’acquisition à partir de 0,2 s réduisent le temps d’immobilisation de l’objet à mesurer et favorisent ainsi des processus de contrôle rapides et automatisés.
Grâce au traitement rapide, les valeurs de mesure calculées, les caractéristiques ou les évaluations OK/NOK sont disponibles rapidement. Les décisions qualité peuvent ainsi être réinjectées directement dans le processus de production – idéal pour les contrôles en ligne, les temps de cycle courts et les applications robotisées.

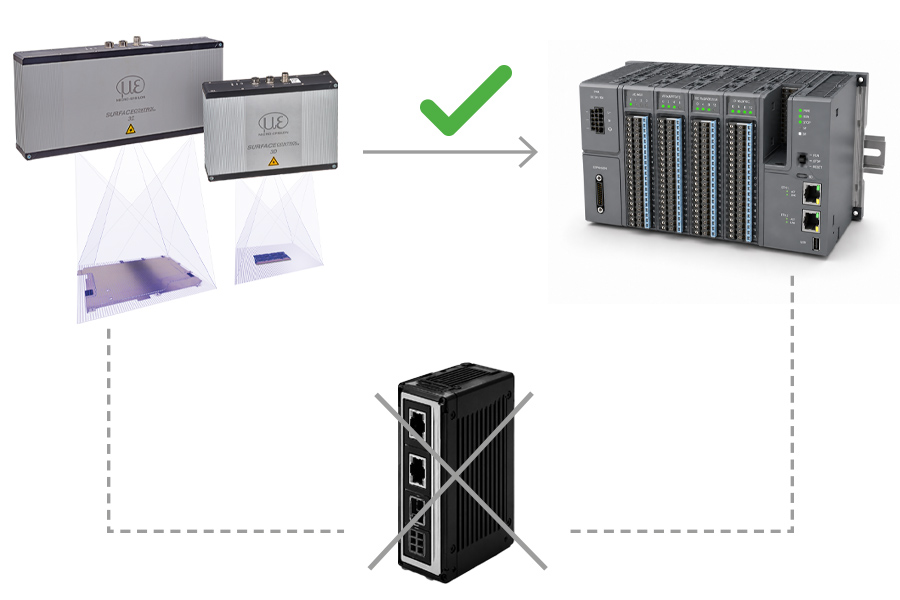

Solution tout-en-un entièrement intégrée
surfaceCONTROL 3D 3560
- Solution complète et performante pour les tâches de mesure 3D industrielles
- Capteur, évaluation et licence logicielle réunis dans un seul système. Les efforts d’intégration sont nettement réduits. Aucune unité de calcul externe n’est nécessaire
SMART - sortie directe des valeurs de mesure dans le capteur
Les programmes de mesure sont facilement créés dans 3DInspect, enregistrés dans le contrôleur du capteur et exécutés directement – sans unité d’évaluation externe. Le capteur transmet les résultats de mesure et les évaluations directement au processus de production. SMART est ainsi idéal pour les tâches de contrôle automatisées avec sortie directe des valeurs de mesure.
3D DATA - traitement flexible de l’intégralité des données 3D dans le logiciel du client
En mode 3D DATA, le surfaceCONTROL 3D 3560 fournit des données 3D complètes et calibrées. Celles-ci peuvent être intégrées de manière flexible dans les logiciels et systèmes de traitement d’images du client via Gigabit Ethernet et le SDK 3D de Micro-Epsilon.
Bus de terrain directement depuis le capteur
Pour une intégration aisée dans les processus de contrôle en ligne automatisés, le surfaceCONTROL 3D 3560 prend en charge la communication via PROFINET, EtherCAT et EtherNet/IP. Les valeurs de mesure peuvent ainsi être transmises directement à l’automate de l’installation.

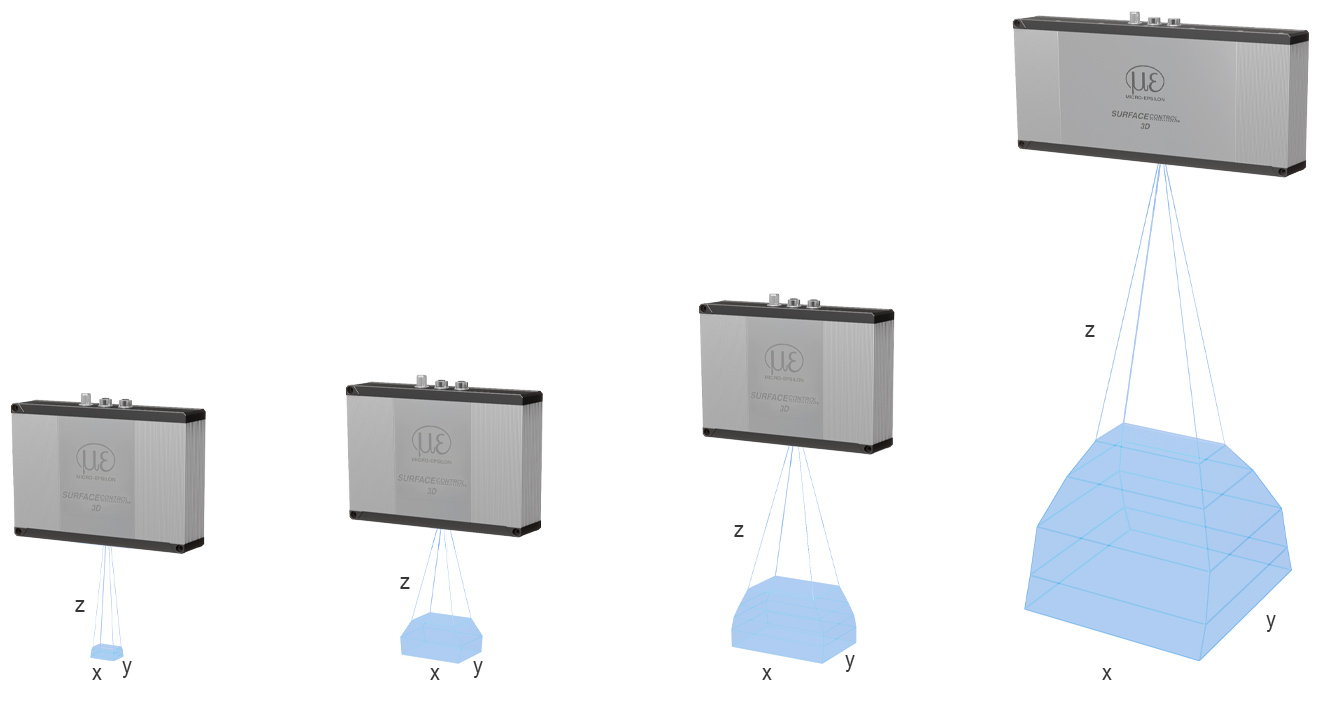

4 champs de mesure pour différentes tâches de contrôle
La série surfaceCONTROL 3D 3560 est disponible avec plusieurs champs de mesure. Le capteur peut ainsi être adapté de manière optimale aux différentes tailles de composants, exigences de résolution et tâches de contrôle.
Exemples d’applications
