Mesure des calandrages à fusion

Mesure d’épaisseur sans contact au niveau des calandrages à fusion (épaisseur comprise entre 0,03 mm et 6mm)

Les systèmes de la série FTS permettent de mesurer avec précision l'épaisseur des profils, critère de qualité et de productivité par excellence dans le domaine de l'extrusion des films plats. Grâce à l’intégration du profil mesuré dans la régulation de la buse, il est possible d’obtenir une production optimale de films plats.

Avantages :

  • Optimisation de l’emploi des matières premières et de la qualité
  • Régulation rapide lors de l’approche ou du changement de produit grâce à une vitesse de traversée adaptable
  • Pas de coûts inhérents à l'acquisition d'une protection contre les radiations etc. car pas d’isotopes ou de rayons X
  • Mesure sans usure au lieu de demi-vie des échantillons radiométriques
  • Simple intégration dans des chaînes existantes
  • Interfaces adaptables aux besoins des clients

Paramètres du matériau :

  • Epaisseur du film comprise entre 30µm et 6mm
  • Largeurs des films jusqu’à 3000 mm
  • Avancée du matériau jusqu'à 14 m/min



Les produits de la famille FTS sont des systèmes conçus avec des cadres en forme de C et de O et équipés de capteurs capacitifs. Les effets de distance parasitaires de la mesure sont éliminés à l’aide de différentes techniques de compensation. Cette méthode permet une mesure et une régulation extrêmement précises.

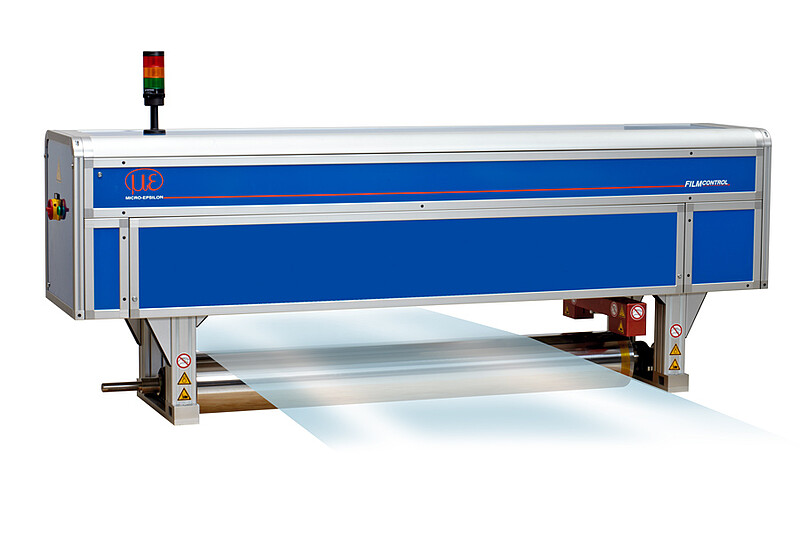

Le FTS 8101.EC est un système de mesure capacitive sans contact fonctionnant selon le procédé du capteur combiné. La distance séparant le capteur capacitif du film est surveillée par un capteur à courants de Foucault mesurant sur une cible opposée et ses modifications sont compensées en conséquence. Le système traverse et détecte ainsi très rapidement le profil d’épaisseur entier.

Particularités :

  • Mesure à 100% sans contact
  • Résolution inférieure à 0,1µm
  • Vitesses de traversée réglables

Le FTS 8101.EO fonctionne selon un principe combinant un capteur Thrubeam, un capteur à courants de Foucault et un rouleau mesureur. Le capteur à courants de Foucault et le capteur Thrubeam sont intégrés dans un étrier de mesure innovant. Il mesure la distance séparant l’étrier du rouleau et donc la face inférieure du matériau. Le capteur Thrubeam inspecte la face supérieure du matériau. La différence obtenue à partir des deux signaux correspond à l’épaisseur de l’objet à mesurer. Son mode de fonctionnement spécialement adapté à cette opération de mesure permet d'obtenir une fente de mesure et une précision très grandes.

Particularités :

  • Fente de mesure de 22 mm
  • Précision 3µm
  • Mesure d’épaisseur dimensionnelle, indépendamment des composants matériau

Le FTS 8102.EC est un système de mesure capacitive sans contact fonctionnant selon le procédé du capteur combiné. La distance séparant le capteur capacitif du film est surveillée par un capteur à courants de Foucault mesurant sur une cible opposée et ses modifications sont compensées en conséquence. Le système se présente sous forme de cadre en forme de C et peut être monté sur un axe. Ainsi, le système peut détecter l’épaisseur du profil totale, non seulement sous forme de système à une voie, mais également en traversant le profil.

Particularités :

  • Mesure à 100% sans contact
  • Résolution inférieure à 0,1µm
  • Vitesses de traversée réglable
