Capteurs 3D pour l’inspection de géométrie, figure et surface des objets mats

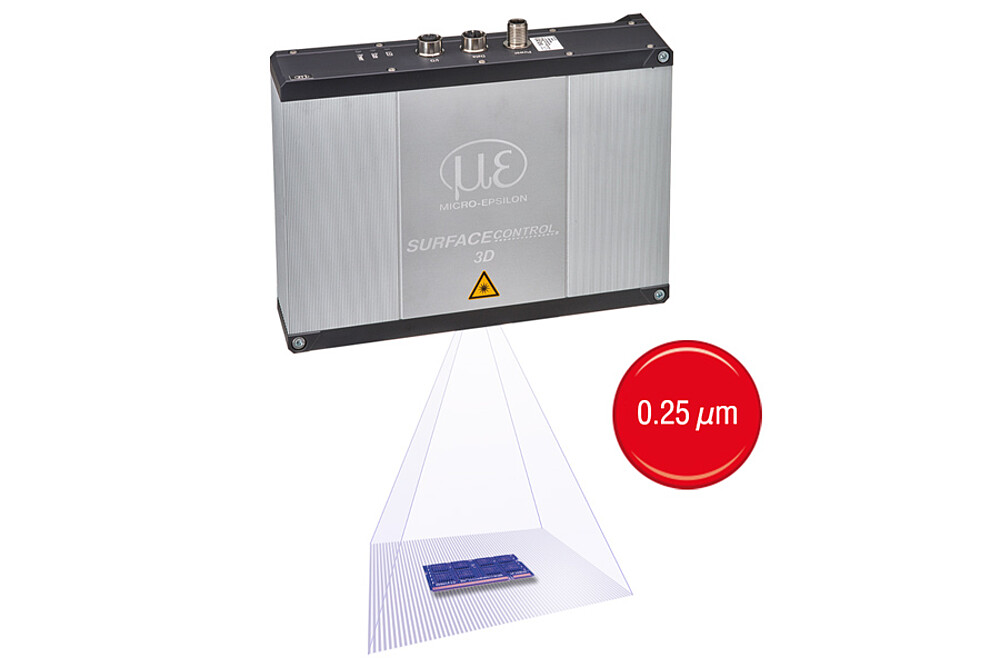

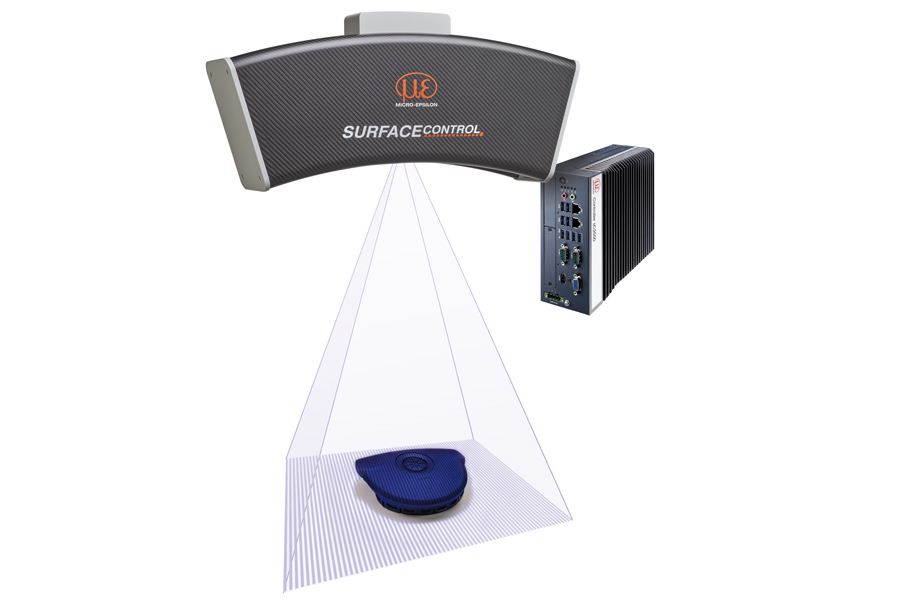

Les capteurs surfaceCONTROL sont utilisés pour la mesure 3D et l’inspection des surfaces. Le capteur se sert du principe de la projection de la lumière structurée pour détecter des surfaces de réflexion diffuse et de générer un nuage de points 3D. L’évaluation subséquente de ce nuage de points permet la détection des plus petits défauts et discontinuités de la surface. Des capteurs avec différentes plages de mesure sont disponibles pour l’inspection des plus infimes structures sur les composants ainsi que des écarts de forme sur les pièces d’assemblage à grandes surfaces. Des progiciels performants assurent l’évaluation et le paramétrage.
Caractéristiques
- Véritable mesure 3D en ligne
- Inspection optique automatique de la géométrie, de la forme & des surfaces

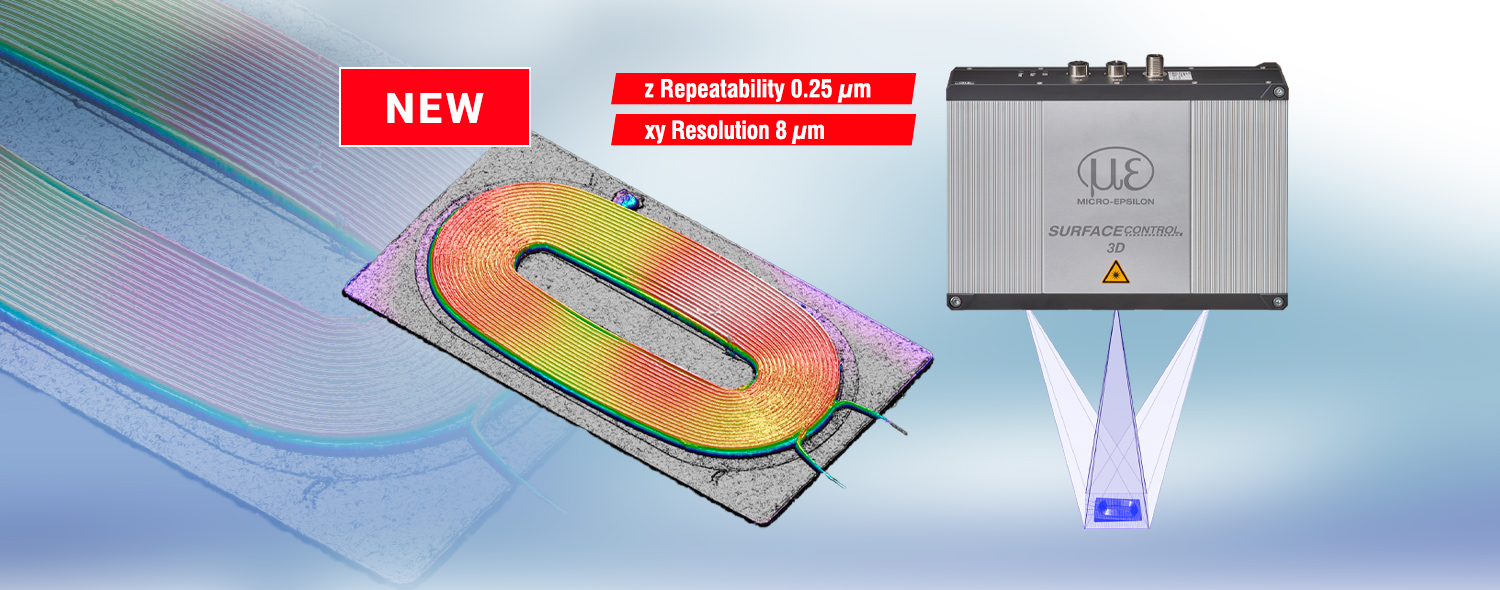

- Précision maximale à partir de 0,25 µm
- Détection rapide et précise des défauts de forme les plus divers sur la ligne de production
- Évaluation objective des divergences
- SDK & logiciel d'évaluation complets
- Intégration simple dans tous les progiciels de traitement d'images 3D courants
Micro-Epsilon 3D-SDK pour la connexion du logiciel
Les capteurs surfaceCONTROL disposent d’un SDK (Software Development Kit) à intégration conviviale. Le SDK est basé sur les standards d’industrie GigE Vision et GenICam et dispose entre autres, des blocs de fonctions suivants :
- Configuration réseau et connexion au capteur
- Contrôle du capteur exhaustif
- Contrôle de la transmission des données de mesure (données 3D, images de vidéo, ...)
- Gestion des jeux de paramètres personnalisés
- Bibliothèque C/ C++/ C#, programmes exemplaires et documentation
L’accès au capteur par le biais de GigE Vision est également possible sans SDK avec un logiciel compatible avec GenICam.
Valid3D - Données 3D fiables
