3D Profile Unit - Evaluation 3D intelligente et sortie de résultats de données de profil 2D/3D ajustées
La 3D Profile Unit permet de calculer plusieurs profils individuels de capteurs scanCONTROL 30xx dans un système de coordonnées commun. Cela permet de générer un profil 2D composite ou un nuage de points 3D composite. Il est ainsi possible de détecter les géométries les plus diverses, d'étendre les plages de mesure ou de réaliser des mesures d'épaisseur. L'attribution exacte de la position du capteur à la position de l'objet à mesurer peut se faire via les entrées intégrées du codeur.
L'analyse des données et le paramétrage du système peuvent être réalisés dans le logiciel 3DInspect. Le contrôleur 3D Profile Unit dispose d'une évaluation intégrée en liaison avec la connexion Industrial Ethernet, ce qui permet de commander l'application et d'envoyer les valeurs de mesure à un API. Le contrôleur du 3D Profile Unit peut également être intégré dans les programmes de traitement d'images courants via GigEVision et agit ainsi comme un fournisseur de données brutes.
Caractéristiques
- Stitching de profils de jusqu'à 8 scanners laser
- Intégration dans GigE Vision comme fournisseur de données brutes
- Connexion Industrial Ethernet pour la commande et le transfert des valeurs de mesure
- Evaluation possible de coupes 2D composées ou de nuages de points 3D
- Enregistrement automatique grâce aux propres cibles d'enregistrement de Micro-Epsilon
- Compatible avec tous les capteurs scanCONTROL 30xx
3DInspect : Logiciel performant pour tous les capteurs 3D de Micro-Epsilon
3DInspect est un outil logiciel uniforme et convivial pour le 3D Profile Unit. Le paramétrage du 3D Profile Unit et l'enregistrement des données de mesure s'effectuent directement à partir du logiciel 3DInspect. De puissants outils permettent d’aligner et de filtrer le nuage de points, de reconnaître et de sélectionner intuitivement les zones pertinentes et de combiner les programmes. Les nuages de points 3D peuvent être traités à volonté et les valeurs de mesure déterminées peuvent être transmises à la commande.
Génération et transmission de données de profil 2D/3D adaptées : 3DPU-X
3DPU-X est un système qui calcule les données de profil de plusieurs capteurs scanCONTROL dans un système de coordonnées commun et les met à disposition sous forme de profils 2D / nuages de points 3D via GigE Vision.
Intégration directe dans les logiciels de traitement d'images et 3D | Communication avec n'importe quel client GigE Vision | Transfert des données de profil ou des nuages de points 3D
Évaluation 3D intelligente et sortie de résultats de données de profil 2D/3D titées : 3DPU-X/IE
3DPU-X/IE est un système qui calcule les données de profil de plusieurs capteurs scanCONTROL dans un système de coordonnées commun, évalue les profils 2D / les nuages de points 3D et met à disposition les valeurs de mesure via des interfaces de bus de terrain intégrées, par ex. comme résultat bon ou mauvais.
Evaluation et configuration intégrées via 3DInspect | Interface Ethernet industriel pour la commande et le transfert des valeurs de mesure | Transfert des valeurs de mesure et des résultats de mesure
Enregistrement automatique grâce aux propres cibles d'enregistrement de Micro-Epsilon
L'enregistrement multi-capteurs permet de déterminer la position de chaque capteur scanCONTROL et de la transférer dans un système de coordonnées global commun. Grâce à l'enregistrement, les valeurs de mesure individuelles des capteurs sont placées dans un système de coordonnées commun pendant le processus de réglage.

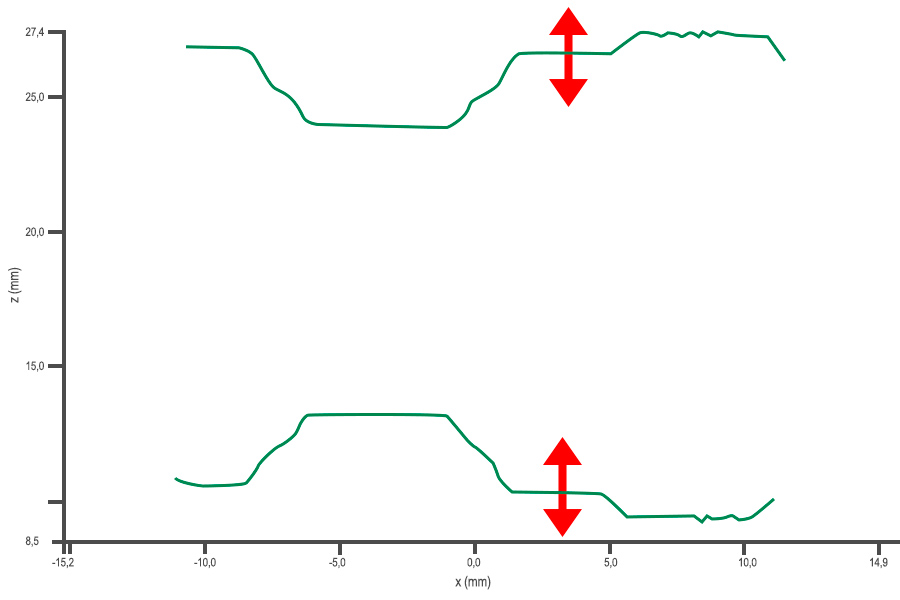

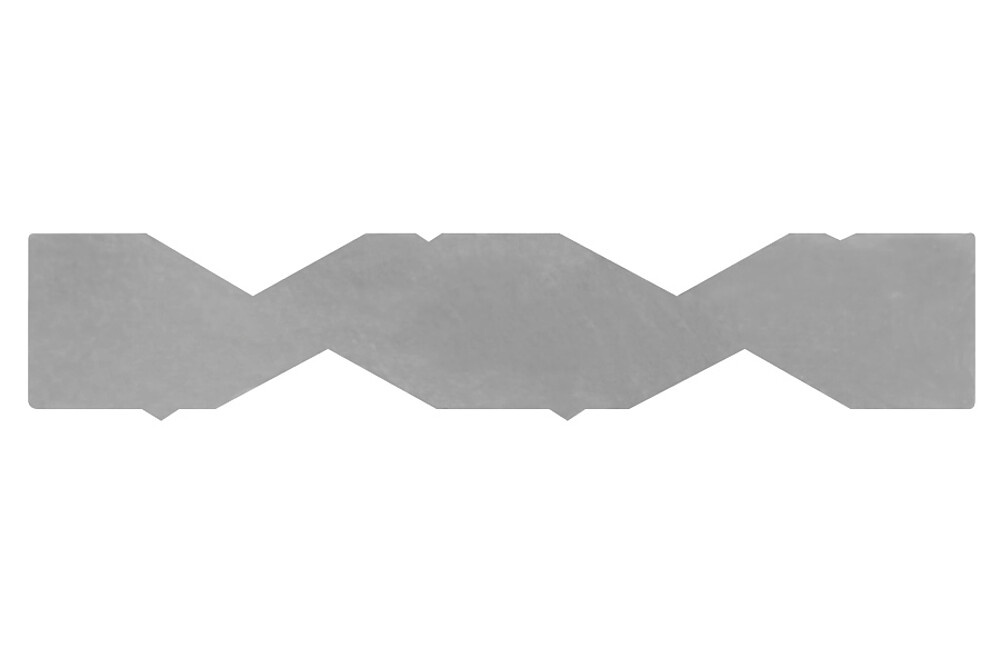

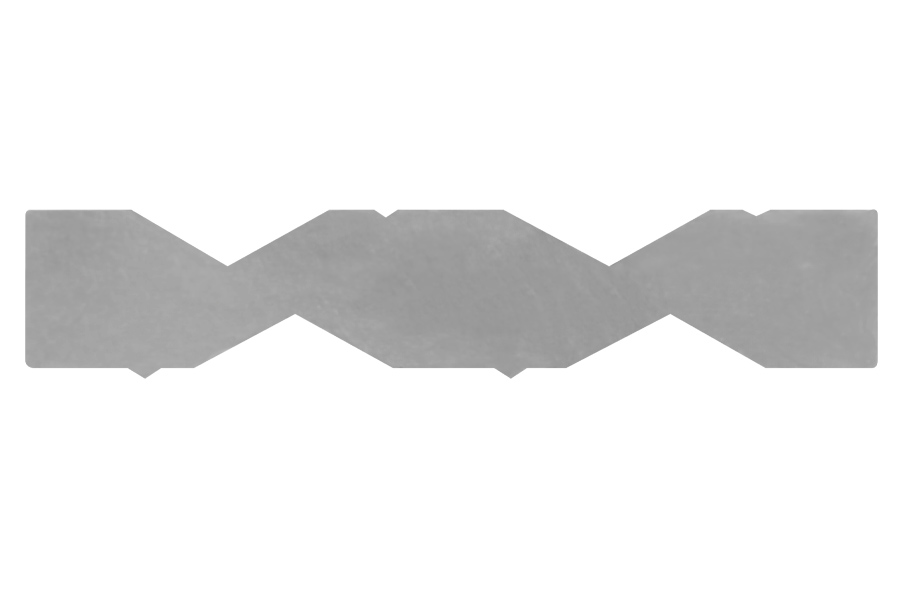

Micro-Epsilon propose une cible d'enregistrement spécifique pour chaque plage de mesure des capteurs scanCONTROL ainsi que pour chaque configuration de mesure. Pour les configurations et les montages de mesure individuels, il est possible de construire une cible d'enregistrement spéciale. L'enregistrement des capteurs peut également se faire sans cible d'enregistrement, via un golden sample.
