Capteurs à câble industriels
Les codeurs à câble de la série P sont conçus pour les tâches de mesure industrielles. Les codeurs à câble sont disponibles en version analogique avec potentiomètre, sortie de courant ou de tension ou en version numérique avec encodeur incrémental ou absolu et fournissent une plage de mesure jusqu'à 50 m.

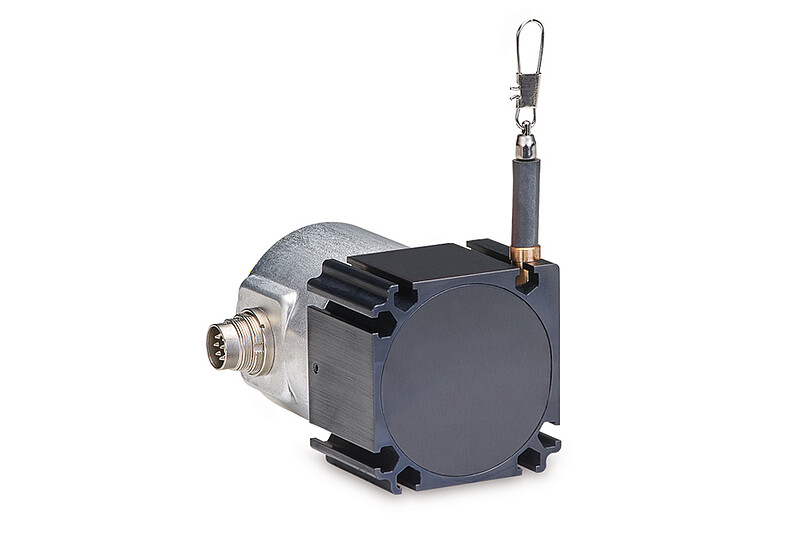

Les codeurs à câble de la série P60 analog sont universellement utilisables. Une multitude de variantes permet de choisir le capteur adapté à presque toutes les applications. Différentes sorties analogiques et plages de mesure permettent une utilisation polyvalente.
- Plages de mesure (mm) : 100 | 150 | 300 | 500 | 750 | 1.000 | 1.500
- Linéarité ± 0,1 % d.p.m.
- Types de sortie : potentiomètre, tension, courant
- Boîtier robuste en aluminium
- Montage simple et flexible
- Fiche technique wireSENSOR P60 (pdf, 2.25 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 Mo)
- Setup Guide wireSENSOR P60 (pdf, 403.96 Ko)
- Setup Guide wireSENSOR WDS P60 (new encoder) (pdf, 570.15 Ko)
- Fichier CAD du modèle 3D "wireSENSOR P60/P96" analogique, STEP (zip, 1.19 Mo)
- Fichier CAD du modèle 3D "wireSENSOR accesssoires", STEP (zip, 112.92 Ko)

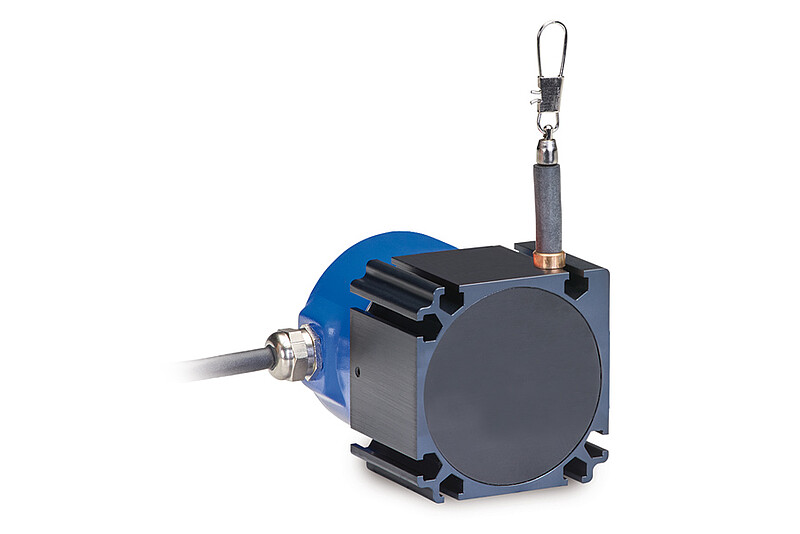

Les codeurs à câble de la série P60 digital sont universellement utilisables. Une multitude de variantes permet de choisir le capteur adapté à presque toutes les applications. Différentes plages de mesure et types de sortie numérique permettent une intégration rapide dans de nombreux domaines d'application.
- Plages de mesure (mm) : 1.000 | 1.500
- Linéarité ± 0,02 % d.p.m.
- Type de sortie : codeur incrémental
- Boîtier robuste en aluminium
- Montage simple et flexible
- Fiche technique wireSENSOR P60 (pdf, 2.25 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 Mo)
- Setup Guide wireSENSOR P60 (pdf, 403.96 Ko)
- Setup Guide wireSENSOR WDS P60 (new encoder) (pdf, 570.15 Ko)
- Fichier CAD du modèle 3D "wireSENSOR P60/P96" numérique, STEP (zip, 10.70 Mo)
- Fichier CAD du modèle 3D "wireSENSOR accesssoires", STEP (zip, 112.92 Ko)

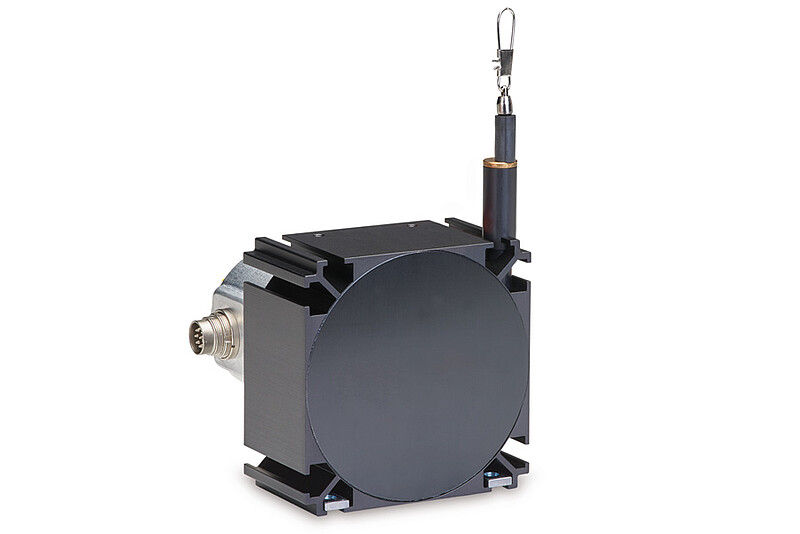

Les codeurs à câble de la série P96 analog sont universellement utilisables. Une multitude de variantes permet de choisir le capteur adapté à presque toutes les applications. Différentes sorties analogiques et plages de mesure permettent une utilisation polyvalente.
- Plages de mesure (mm) : 2.000 | 2.500
- Linéarité ± 0,1 % d.p.m.
- Types de sortie : potentiomètre, tension, courant
- Boîtier robuste en aluminium
- Montage simple et flexible
- Fiche technique wireSENSOR P96 (pdf, 2.24 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 Mo)
- Setup Guide wireSENSOR P96 (pdf, 394.15 Ko)
- Setup Guide wireSENSOR WDS P96 (new encoder) (pdf, 559.46 Ko)
- Fichier CAD du modèle 3D "wireSENSOR P60/P96" analogique, STEP (zip, 1.19 Mo)
- Fichier CAD du modèle 3D "wireSENSOR accesssoires", STEP (zip, 112.92 Ko)

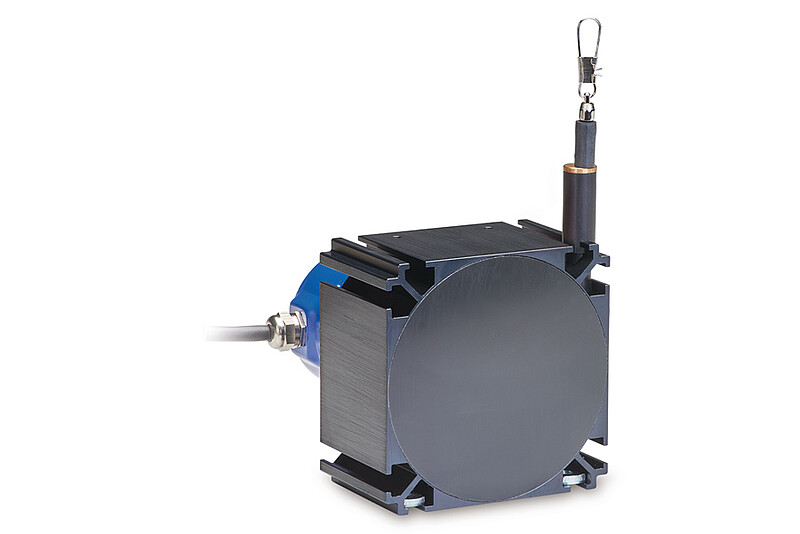

Les codeurs à câble de la série P96 digital sont universellement utilisables. Une multitude de variantes permet de choisir le capteur adapté à presque toutes les applications. Différentes plages de mesure et types de sortie numérique permettent une intégration rapide dans de nombreux domaines d'application.
- Plage de mesure (mm) : 3.000
- Linéarité ± 0,02 % d.p.m.
- Types de sortie : Codeur incrémental ou absolu
- Boîtier robuste en aluminium
- Montage simple et flexible
- Fiche technique wireSENSOR P96 (pdf, 2.24 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 Mo)
- Setup Guide wireSENSOR P96 (pdf, 394.15 Ko)
- Setup Guide wireSENSOR WDS P96 (new encoder) (pdf, 559.46 Ko)
- Fichier CAD du modèle 3D "wireSENSOR P60/P96" numérique, STEP (zip, 10.70 Mo)
- Fichier CAD du modèle 3D "wireSENSOR accesssoires", STEP (zip, 112.92 Ko)

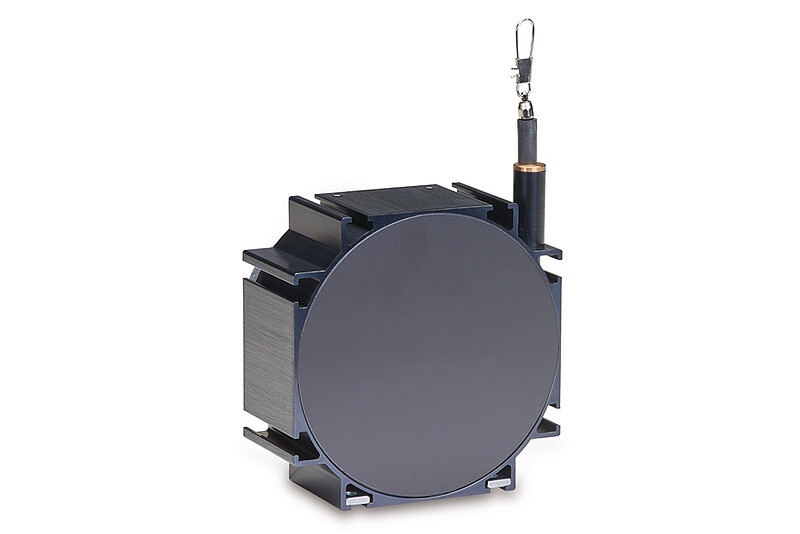

Les codeurs à câble de la série de modèles P115 analogiques sont universellement utilisables. Une multitude de variantes permet de choisir le capteur adapté à presque toutes les applications. La série analogique est extrêmement compacte et offre de nombreuses plages de mesure différentes. La série de modèles convainc par son rapport qualité-prix avantageux pour une technique solide.
- Plages de mesure (mm) : 3.000 | 4.000 | 5.000 | 7.500 | 10.000 | 15.000
- Linéarité ± 0,1 % d.p.m.
- Types de sortie : potentiomètre, tension, courant
- Boîtier robuste en aluminium
- Rainures de montage pratiques pour une fixation facile
- Design compact
- Fiche technique wireSENSOR P115 (pdf, 2.26 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 Mo)
- Setup Guide wireSENSOR P115 (pdf, 399.04 Ko)
- Setup Guide wireSENSOR WDS P115 (new encoder) (pdf, 574.57 Ko)
- Fichier CAD du modèle 3D "wireSENSOR P115" analogique, STEP (zip, 1.61 Mo)
- Fichier CAD du modèle 3D "wireSENSOR accesssoires", STEP (zip, 112.92 Ko)

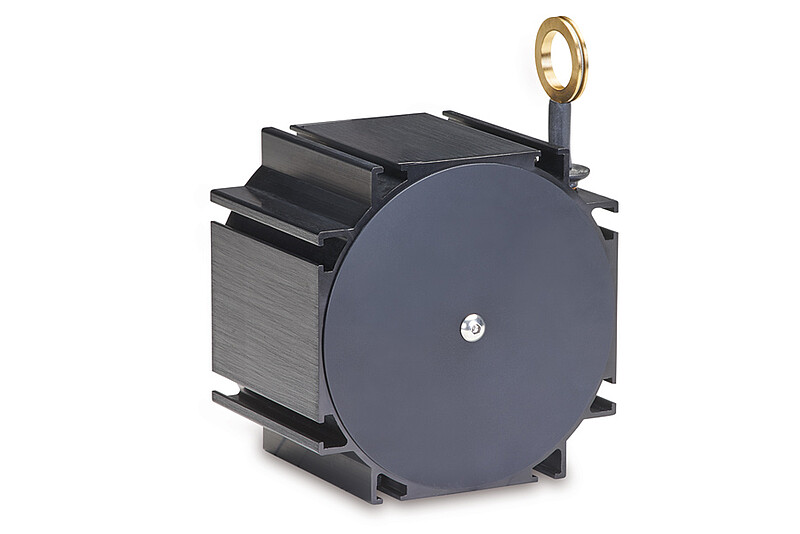

Les codeurs à câble des séries de modèles P115 digital peuvent être utilisés de manière universelle. Une multitude de variantes permet de choisir le capteur adapté à presque toutes les applications. La version numérique avec encodeur absolu ou incrémental permet une utilisation multiple. La série de modèles convainc par son rapport qualité-prix avantageux pour une technique solide.
- Plages de mesure (mm) : 5.000 | 7.500 | 10.000 | 15.000
- Linéarité ± 0,01 % d.p.m.
- Types de sortie : Codeur incrémental ou absolu
- Boîtier robuste en aluminium
- Rainures de montage pour une fixation facile
- Fiche technique wireSENSOR P115 (pdf, 2.26 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 Mo)
- Setup Guide wireSENSOR P115 (pdf, 399.04 Ko)
- Setup Guide wireSENSOR WDS P115 (new encoder) (pdf, 574.57 Ko)
- Fichier CAD du modèle 3D "wireSENSOR P115" numérique, STEP (zip, 17.66 Mo)
- Fichier CAD du modèle 3D "wireSENSOR accesssoires", STEP (zip, 112.92 Ko)

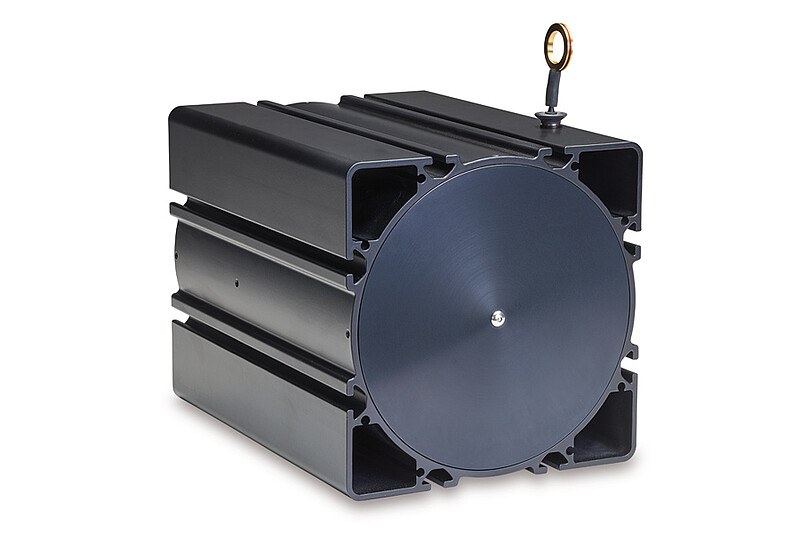

Les capteurs à câble de la série P200 sont spécialement conçus pour les applications industrielles dans le domaine des ascenseurs, des grues, des chariots élévateurs et des entrepôts à grande hauteur. Leur boîtier robuste et les composants massifs de haute qualité assurent une grande fiabilité de fonctionnement et une longue durée de vie, même dans un environnement industriel difficile.
- Plages de mesure (mm) : 30.000 | 40.000 | 50.000
- Linéarité ± 0,01 % d.p.m.
- Types de sortie : Codeur incrémental ou absolu
- Boîtier robuste en aluminium
- Diverses interfaces numériques
- Fiche technique wireSENSOR P200 (pdf, 2.11 Mo)
- Operating Instructions wireSENSOR take up spool (Z60 / P96 / P115 / P200) (pdf, 1.47 Mo)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.19 Mo)
- Setup Guide draw wire sensor take up spools (pdf, 456.57 Ko)
- Setup Guide wireSENSOR WDS P200 (new encoder) (pdf, 450.30 Ko)
- Fichier CAD du modèle 3D "wireSENSOR P200", STEP (zip, 14.97 Mo)
- Fichier CAD du modèle 3D "wireSENSOR accesssoires", STEP (zip, 112.92 Ko)
