Capteurs capacitifs pour des mesures de distance de haute précision

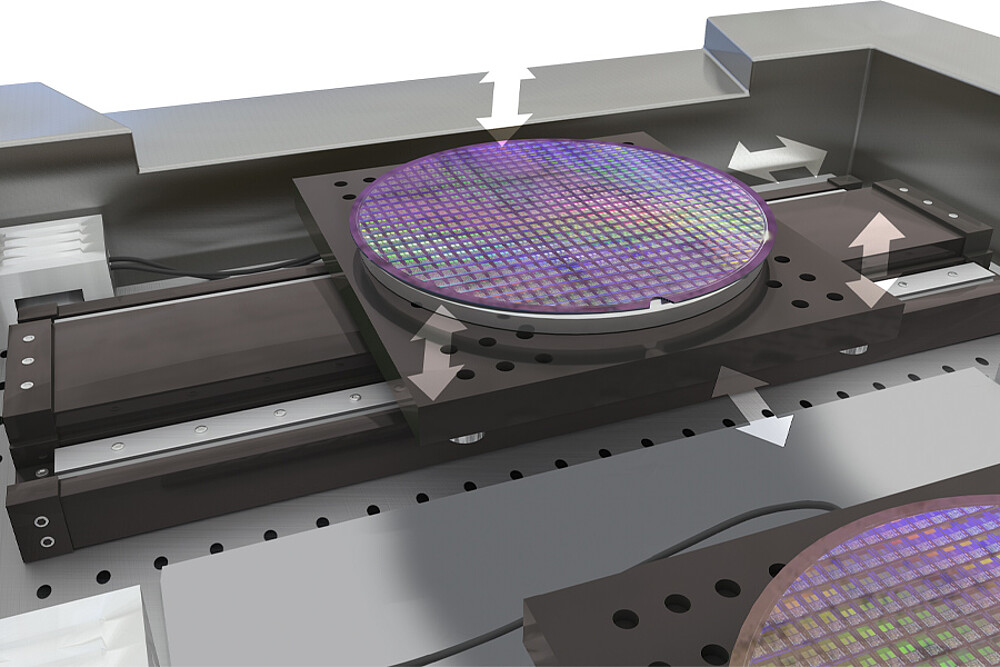

Les capteurs capacitifs sont utilisés pour des mesures de distance de haute précision avec une stabilité maximale du signal. En tant que leader technologique avec la gamme de produits la plus performante au monde, Micro-Epsilon propose des solutions pour de nombreuses applications de mesure. Grâce à leur conception compacte, à leurs capteurs robustes et à leurs nombreuses possibilités d'adaptation, les systèmes peuvent être intégrés de manière flexible dans les applications industrielles les plus diverses – de la régulation de machines de haute précision dans l'industrie des semi-conducteurs à la surveillance continue des processus dans la fabrication de batteries.
Micro-Epsilon – la référence en mesure capacitive de précision.
Caractéristiques

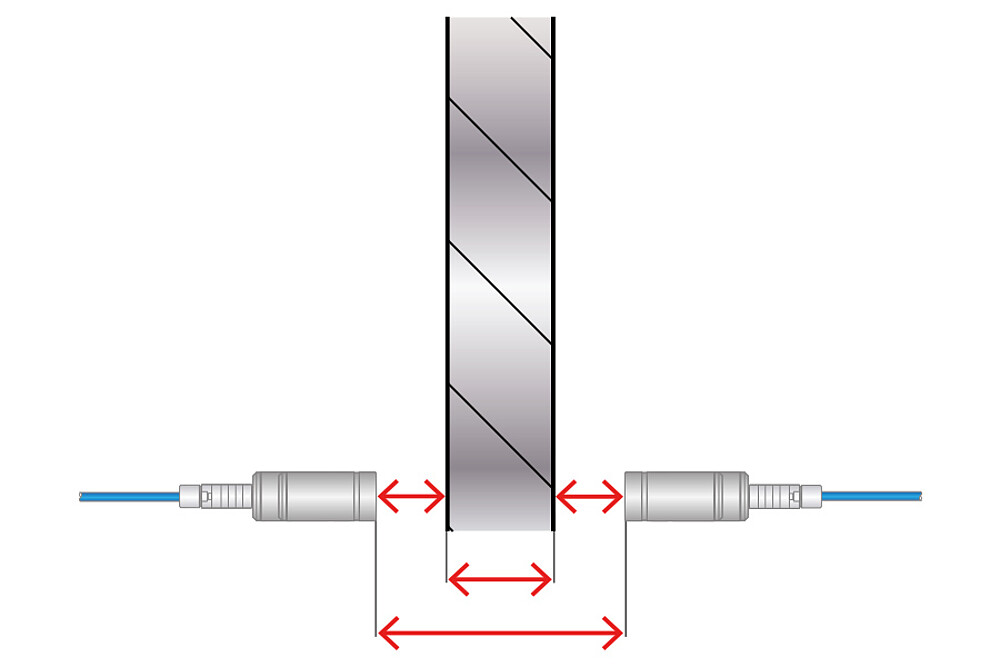

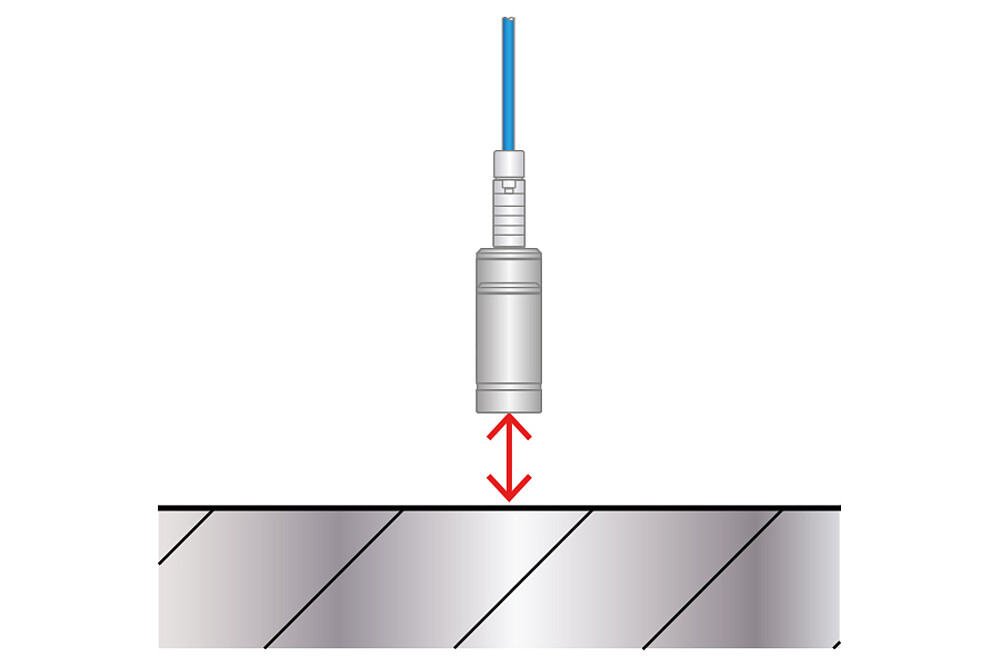

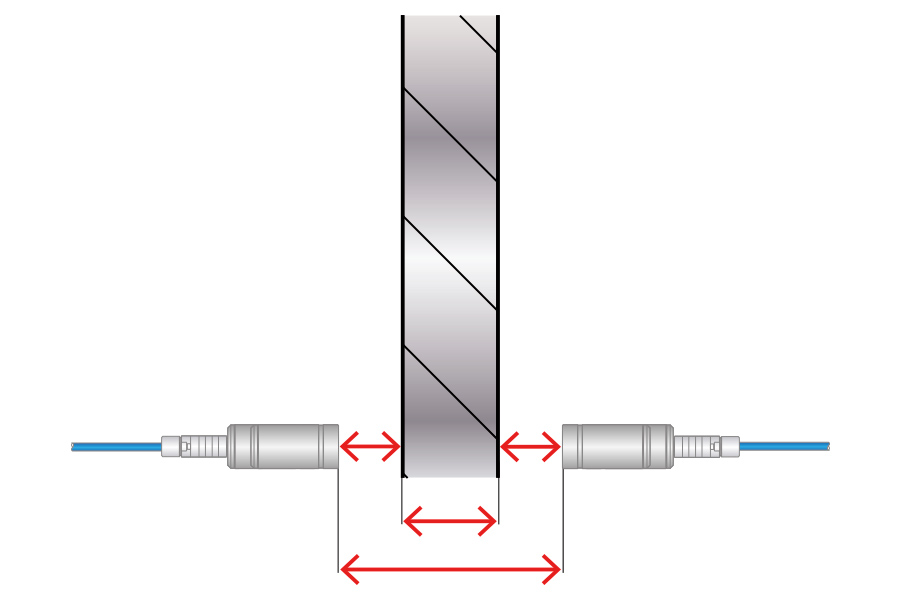

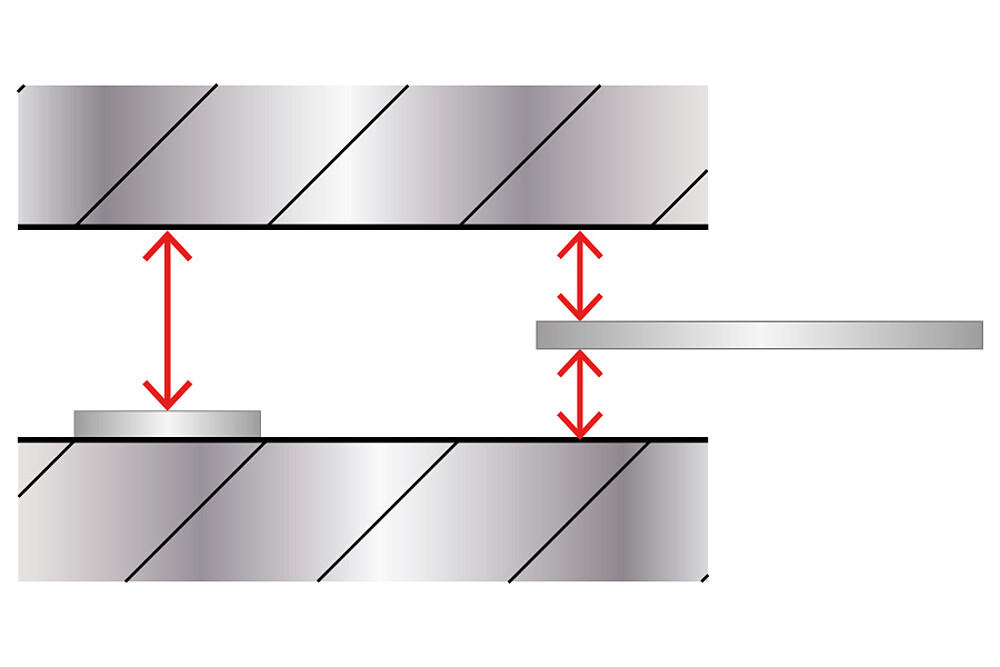

- Mesure de très haute précision de déplacement, de distance, de fente et d’épaisseur
- Résolution maximale jusqu’à 30 picomètres
- Utilisation universelle sur toutes les pièces à mesurer électriquement conductrices

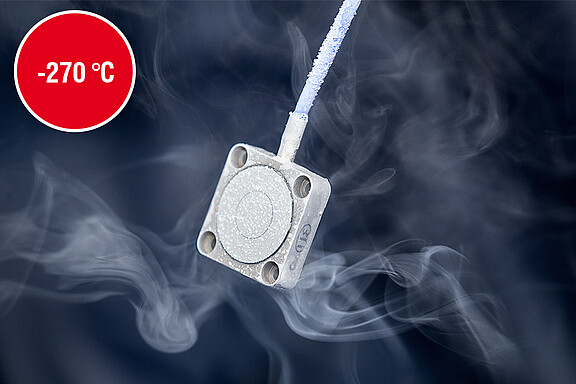

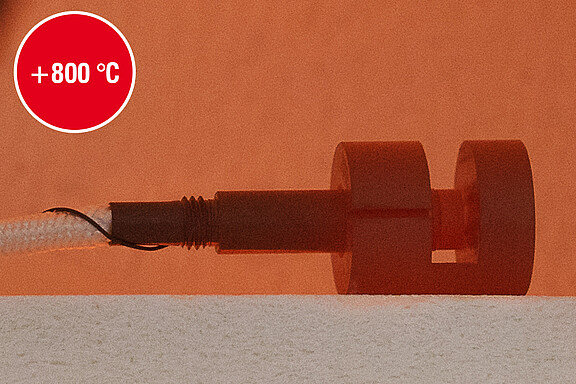

- Adapté aux conditions extrêmes : -270 à +800 °C ou ultravide
- Extrêmement stable face aux variations de température

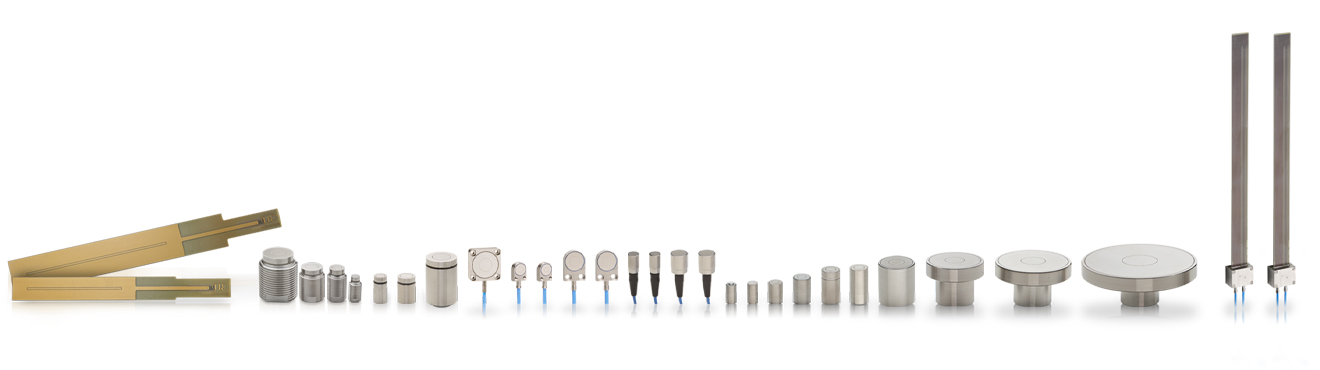

- Gamme de produits de dernière génération pour des applications variées
- Capteurs et contrôleurs optimisés pour des applications de production en série des OEM
Plus de précision pour la mesure de distance, d'épaisseur et de fente.

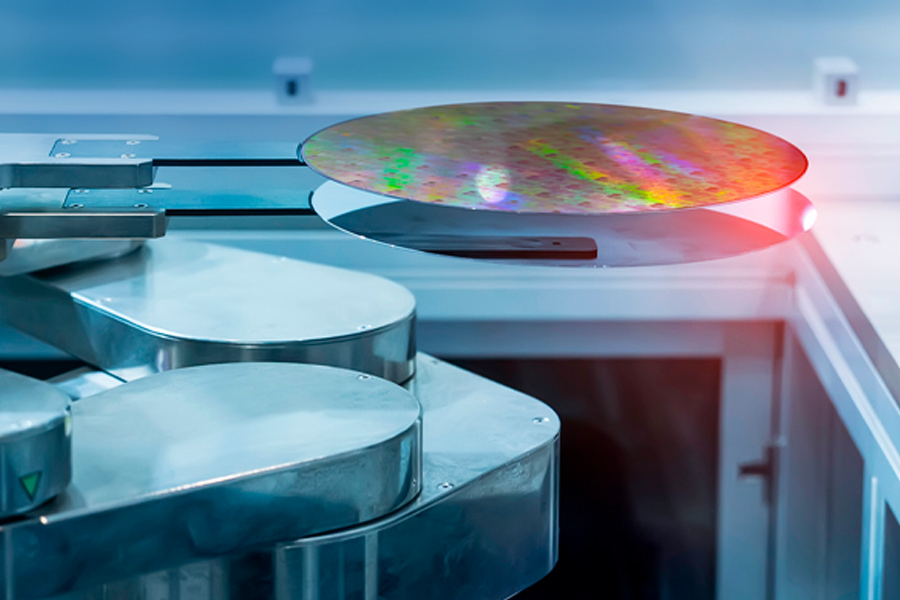

0,00000003 mm | Une précision qui établit de nouvelles normes
Les capteurs capacitifs atteignent une résolution allant jusqu'à 30 picomètres. Cela permet de détecter les plus petites variations de distance. Grâce à une linéarité de seulement 80 nanomètres, les capteurs atteignent une précision inégalée tout en assurant une stabilité maximale.

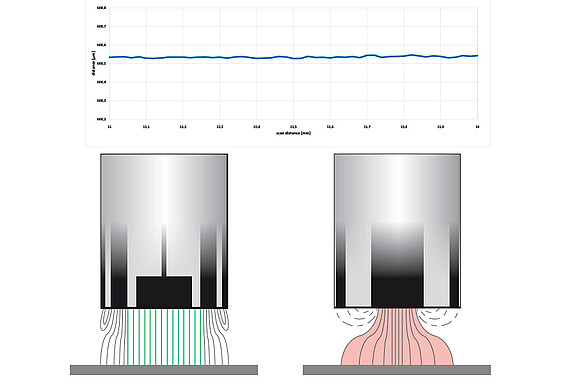

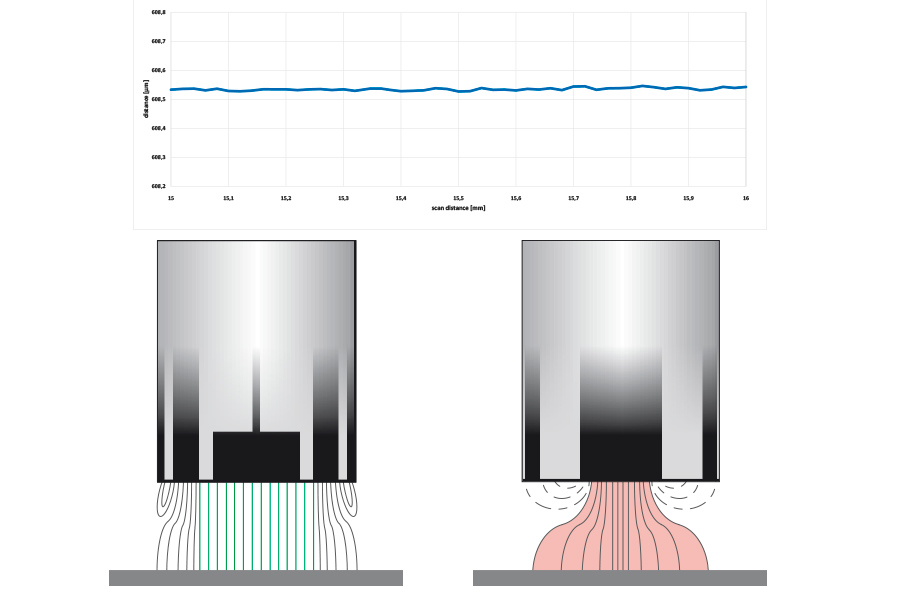

Stabilité maximale du signal grâce à la technologie à faible bruit
Les capteurs capacitifs de Micro-Epsilon assurent une stabilité de signal et une précision de mesure maximales – même dans les applications exigeantes. La technologie à faible bruit intégrée combine une conception de capteur triaxiale avec des câbles de capteur blindés. Cela permet de minimiser efficacement les interférences et d'obtenir des signaux de mesure particulièrement stables et à faible bruit.
Avantage supplémentaire : lors de mesures multicanaux, le contact direct entre capteurs est autorisé, ce qui permet des configurations de capteurs particulièrement compactes. Pour une sécurité de fonctionnement accrue, les capteurs sont protégés contre les courts-circuits.
Précision dans tous les environnements – de la salle blanche à la ligne de production
- Conception spécifique des capteurs pour une stabilité maximale du signal
- Matériaux résistants aux variations de température et non magnétiques tels que l’Invar, le titane ou des alliages spéciaux (p. ex. Inconel)

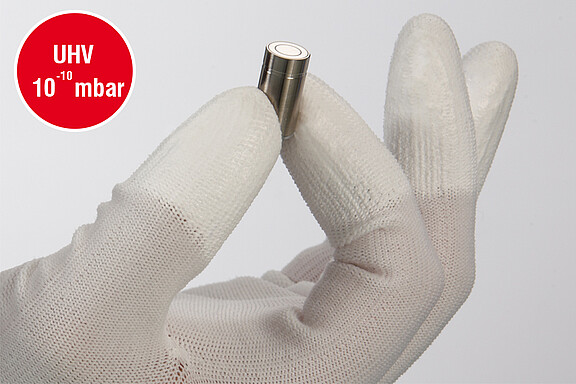

- Capteurs exempts de particules et dégageant peu de gaz ainsi que câbles propres adaptés aux salles blanches
- Aucune interaction avec l’environnement, p. ex. par transmission de force ou de chaleur
Compatibilité totale : la plus grande variété de combinaisons au monde
Avec capaNCDT, vous bénéficiez d’une flexibilité maximale, d’une compatibilité totale et d’une très haute précision. Les capteurs, câbles et contrôleurs sont entièrement compatibles entre eux et peuvent être échangés rapidement et facilement – y compris lors du passage à d'autres plages de mesure. Le remplacement du capteur peut ainsi être effectué directement sur site en quelques secondes, ce qui réduit les temps d'arrêt au minimum. Pour les applications présentant des exigences élevées en matière de précision, le réglage LC (Linearity Calibration) optimise la linéarité. Le résultat : une très grande flexibilité associée à une sécurité de fonctionnement maximale.

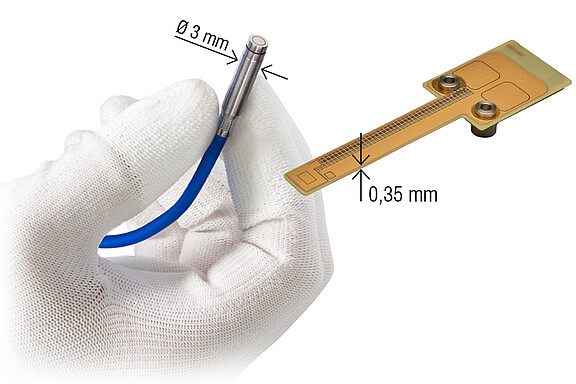

Compact et facilement intégrable
Grâce à des conceptions compactes et à des modèles ultracompacts spécialement développés, les capteurs capacitifs de Micro-Epsilon s’intègrent particulièrement facilement dans les machines, même déjà existantes. Des interfaces industrielles flexibles – des sorties en courant et en tension aux bus de terrain en passant par RS485 et Ethernet – permettent une intégration parfaite dans des environnements d’automatisation existants.
Le montage robuste du capteur et du câble ainsi qu’un concept d’installation bien pensé assurent une mise en service rapide et sûre. Pour les applications présentant des exigences élevées en matière d’hygiène, les modèles CSF offrent en outre des surfaces de capteur faciles à nettoyer ainsi que des capteurs au format carte (PCB) flexibles et souples pour des espaces d’installation particulièrement restreints.
Principe de fonctionnement des capteurs capacitifs
Le principe de fonctionnement du capteur capacitif repose sur la mesure d'une variation de capacité. Dans un condensateur à plaques parallèles, la capacité entre deux plaques de surface constante varie soit en modifiant leur écartement, soit en introduisant un diélectrique dans la fente de mesure. Lors de la mesure capacitive, le capteur (électrode de mesure) et l’objet à mesurer conducteur se comportent comme un condensateur à plaques parallèles idéal. Si un courant alternatif de fréquence constante traverse le condensateur du capteur, l’amplitude de la tension alternative au niveau du capteur est proportionnelle à la distance de l’objet à mesurer (électrode de masse). Pour une mesure stable, la permittivité diélectrique entre le capteur et l'objet à mesurer doit rester constante.
