Capteurs pour la mesure 2D/3D

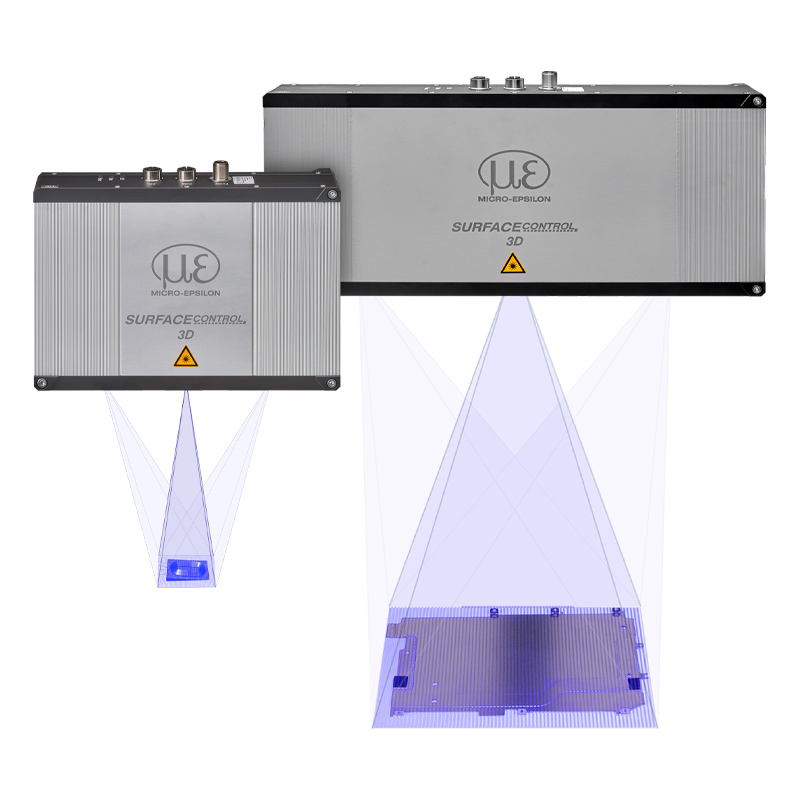

Pour presque toutes les surfaces : les capteurs d’instantanés 3D surfaceCONTROL acquièrent les surfaces mates et à réflexion diffuse sur toute leur étendue, sans contact et avec une grande précision. Une seule prise de vue génère des données 3D calibrées et haute résolution destinées aux mesures géométriques, au contrôle des surfaces et au contrôle qualité industriel.

Mesures rapides : grâce à des temps d’acquisition et de traitement courts ainsi qu’à une haute précision Z, les capteurs conviennent parfaitement aux tâches de mesure et de contrôle exigeantes en ligne, hors ligne ou sur robot.

Compatibles et SMART : selon la taille de l’objet à mesurer, les exigences de résolution et le concept d’intégration, différents modèles sont disponibles – du capteur d’instantanés 3D compact à la solution SMART tout-en-un avec évaluation intégrée et sortie directe des valeurs de mesure.

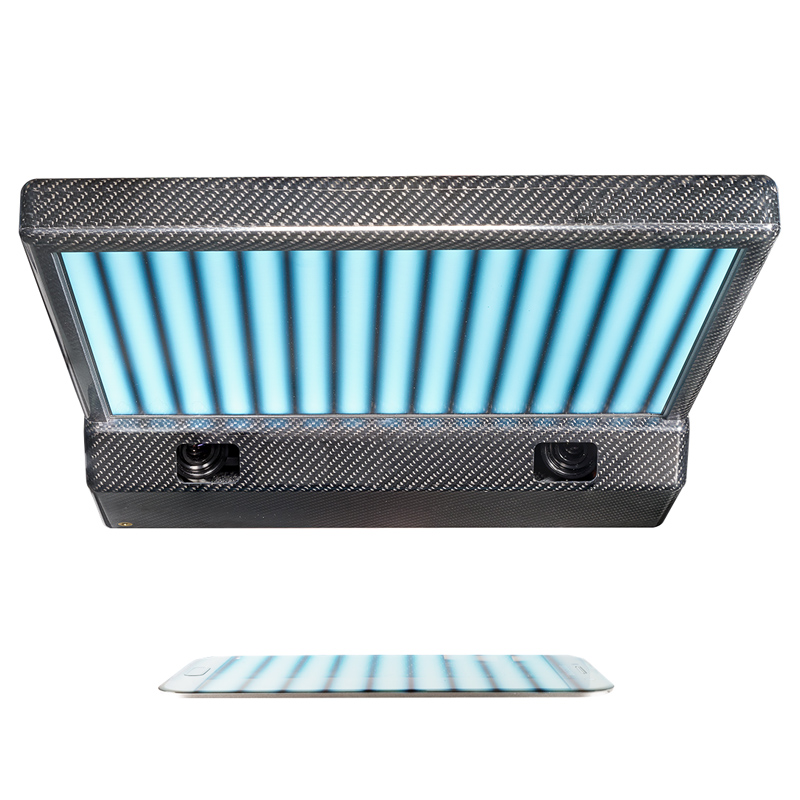

Les capteurs reflectCONTROL offrent une solution innovante pour la détection des défauts sur les surfaces hautement réfléchissantes et transparentes. Ces capteurs utilisent la déflectométrie à mesure de phase et permettent une mesure surfacique. Contrairement à l'inspection visuelle traditionnelle par l'homme, qui implique un grand nombre de collaborateurs et de temps de travail, le capteur reflectCONTROL fournit des résultats de mesure précis qui permettent une analyse détaillée de la qualité de la surface. Des logiciels performants sont disponibles pour l'évaluation et le paramétrage, ce qui améliore considérablement l'efficacité et la précision du contrôle des surfaces.

Les scanners laser de Micro-Epsilon incarnent la performance maximale en métrologie 2D et 3D. Ils combinent précision extrême et grande vitesse, assurant des résultats stables et reproductibles dans de nombreux secteurs. Les modèles scanCONTROL sont disponibles avec différentes plages de mesure et conçus pour une utilisation en ligne. Que ce soit pour des mesures de profil simples, la guidage robotique, l’inspection de surfaces ou le contrôle géométrique 3D haute précision, ces scanners fournissent des données de mesure fiables pour des processus stables.

Nouvelle série : scanCONTROL 8500 – performance maximale avec analyse SMART intégrée. Grâce à une matrice 4K avancée et à la technologie GREEN LASER de pointe, ces scanners se distinguent par une précision exceptionnelle, une stabilité de signal élevée et la fréquence de mesure la plus élevée de leur catégorie.

Précision redéfinie – les scanners laser Micro-Epsilon.

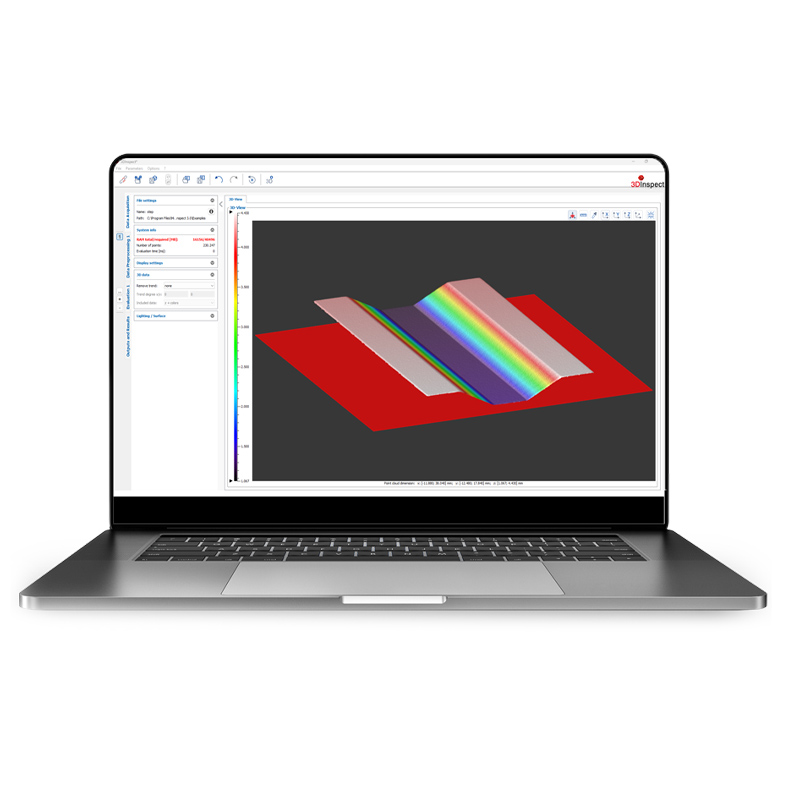

3DInspect est un outil logiciel uniforme et convivial pour tous les capteurs 3D de Micro-Epsilon. Le paramétrage des capteurs 3D et l'enregistrement des données de mesure se font directement à partir du logiciel 3DInspect. De puissants outils permettent d’aligner et de filtrer le nuage de points, de reconnaître et de sélectionner intuitivement les zones pertinentes et de combiner les programmes. Les nuages de points 3D peuvent être traités à volonté et les valeurs de mesure déterminées peuvent être transmises à la commande.

Le logiciel puissant pour tous les capteurs 2D/3D. Convivial. Performant. Universel.

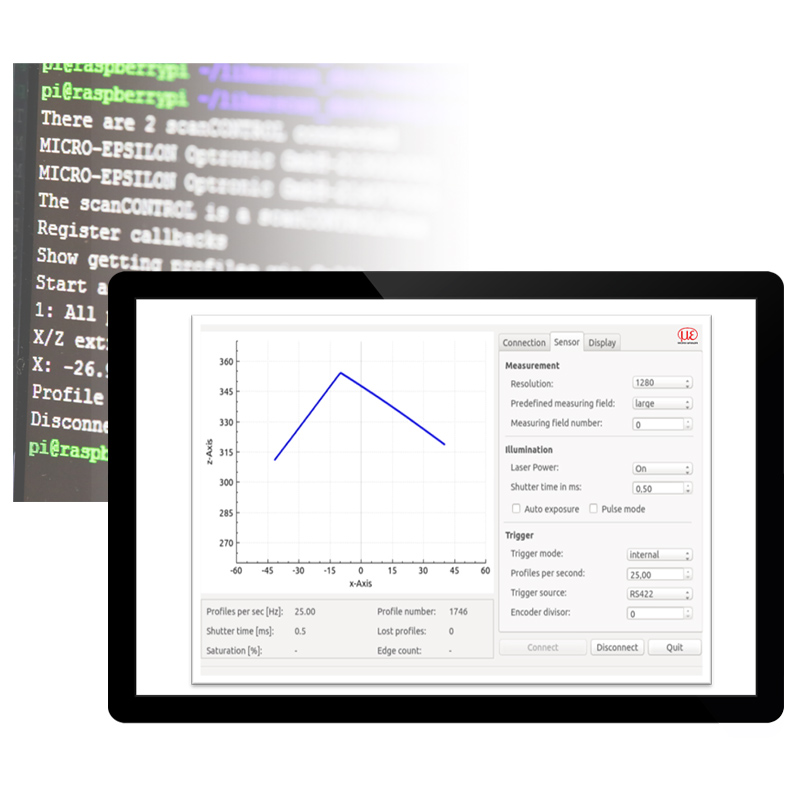

Les capteurs 3D de Micro-Epsilon disposent d’un SDK (Software Development Kit) à intégration conviviale. Le SDK est basé sur les normes industrielles GigE Vision et GenICam et fournit, entre autres, les blocs fonctionnels suivants :

• Configuration du réseau et connexion avec le capteur
• Commande étendue du capteur
• Commande de la transmission des images de mesure
• Gestion des jeux de paramètres définis par l’utilisateur
• Programmes d’exemple C++ et documentation

L’accès au capteur via GigE Vision est également possible sans SDK avec un client GenICam.

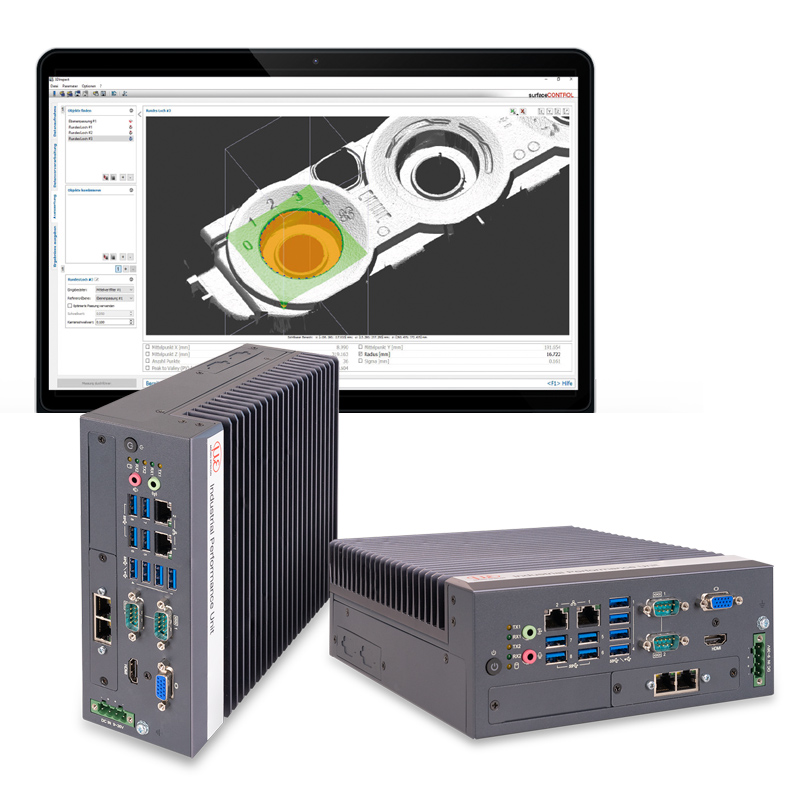

L'Industrial Performance Unit est une plateforme informatique performante pour la mise en service efficace des capteurs 3D de Micro-Epsilon. Le contrôleur offre une compatibilité totale et une capacité en ligne pour la résolution de tâches de mesure 3D. Grâce au logiciel intuitif 3DInspect associé à la technologie Valid3D, il est possible de paramétrer facilement et rapidement le capteur, ce qui permet de commencer immédiatement la mesure. Les données 3D sont directement traitées sur l'Industrial Performance Unit, analysées et évaluées via 3DInspect. Les interfaces intégrées PROFINET, EtherCAT et EtherNet/IP sont disponibles pour la sortie des résultats.

La 3D Profile Unit permet de calculer plusieurs profils individuels de capteurs scanCONTROL 30xx dans un système de coordonnées commun. Cela permet de générer un profil 2D composite ou un nuage de points 3D composite. Il est ainsi possible de détecter les géométries les plus diverses, d'étendre les plages de mesure ou de réaliser des mesures d'épaisseur. L'attribution exacte de la position du capteur à la position de l'objet à mesurer peut se faire via les entrées intégrées du codeur.

L'analyse des données et le paramétrage du système peuvent être réalisés dans le logiciel 3DInspect. Le contrôleur 3D Profile Unit dispose d'une évaluation intégrée en liaison avec la connexion Industrial Ethernet, ce qui permet de commander l'application et d'envoyer les valeurs de mesure à un API. Le contrôleur du 3D Profile Unit peut également être intégré dans les programmes de traitement d'images courants via GigEVision et agit ainsi comme un fournisseur de données brutes.

Les micromètres optiques de Micro-Epsilon fonctionnent selon la méthode par transparence (micromètres ThruBeam). Un émetteur génère un rideau lumineux parallèle qui atteint une unité réceptrice. Si un objet à mesurer est placé dans le rayon lumineux, ce dernier est alors interrompu. L'obscurcissement qui en résulte est détectée par l'optique de réception et émise comme valeur de mesure. Dans la plupart des cas, les micromètres optiques sont utilisés pour des mesures dimensionnelles dans la production, la surveillance des machines et l'assurance qualité. Des dimensions telles que le diamètre, la fente, la hauteur et la position sont alors saisies avec une grande précision.
