La fabrication de rubans supraconducteurs pour les applications électriques exige une précision maximale et le plus grand respect possible des matériaux. En général, on utilise des bandes d'acier inoxydable de 12 mm de large avec un alliage de nickel, qui sont découpées en plusieurs sous-bandes étroites - par exemple en segments de 3 ou 4 mm de large, séparés par des espaces de seulement 0,5 mm. Comme les bandes sont en outre recouvertes de revêtements PVD sensibles, la mesure de la largeur et des segments doit être effectuée sans contact et avec une grande précision.

Contrôle de la qualité en temps réel pour une sécurité maximale du processus

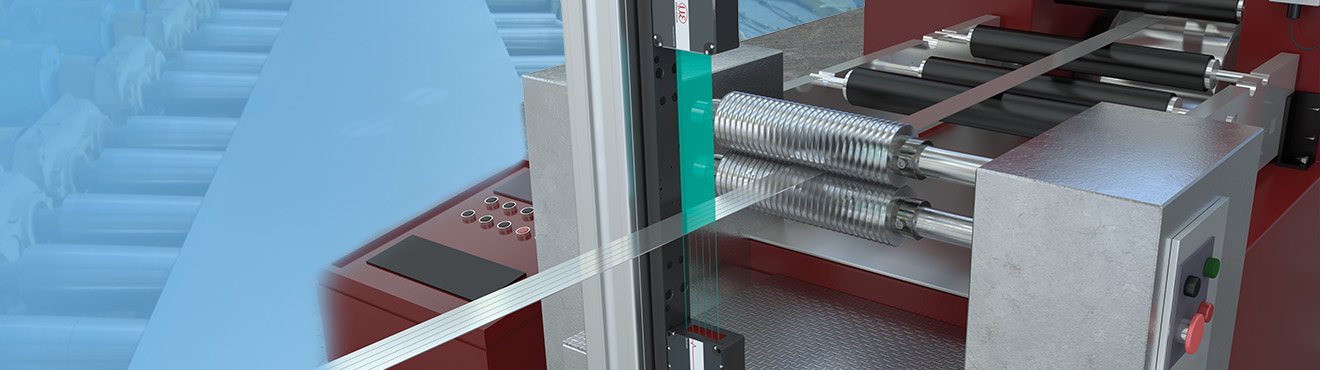

L'optoCONTROL 2700-40 de Micro-Epsilon permet de mesurer la bande directement après la découpe, pendant que le processus est en cours. La bande défilante, d'une largeur de 12 mm, est détectée dans le champ de mesure du micromètre optique. Grâce au préréglage « multisegment », il est possible de mesurer avec précision aussi bien la largeur totale que la largeur de chaque sous-bande. Même les espaces de 0,5 mm entre les segments sont détectés et surveillés de manière fiable. Grâce à la transmission des résultats de mesure en temps réel au système de commande de l’installation, les valeurs mesurées peuvent être utilisées immédiatement pour la régulation du processus.

Une précision maximale pour un minimum de rebuts
Les micromètres optiques de précision offrent une série d'avantages décisifs pour les processus de découpe et de revêtement exigeants. Comme la mesure s'effectue sans contact, les couches sensibles de nickel et de PVD ne sont pas soumises à une contrainte mécanique - le risque de rayures ou de déformations disparaît. Parallèlement, les micromètres optoCONTROL 2700-40 convainquent par leur précision maximale : Avec une résolution de 10 nm et une répétabilité de ≤ 0,1 µm, même les sous-bandes extrêmement étroites peuvent être détectées de manière fiable. Avec une fréquence de mesure de 5 kHz, les capteurs permettent un contrôle rapide et complet des bandes en mouvement, ce qui permet de détecter immédiatement les écarts et de minimiser les rebuts. Grâce à des interfaces flexibles comme EtherCAT, PROFINET, Ethernet/IP ou les signaux analogiques, le système s'intègre en outre parfaitement dans les installations de découpe et de production existantes.
