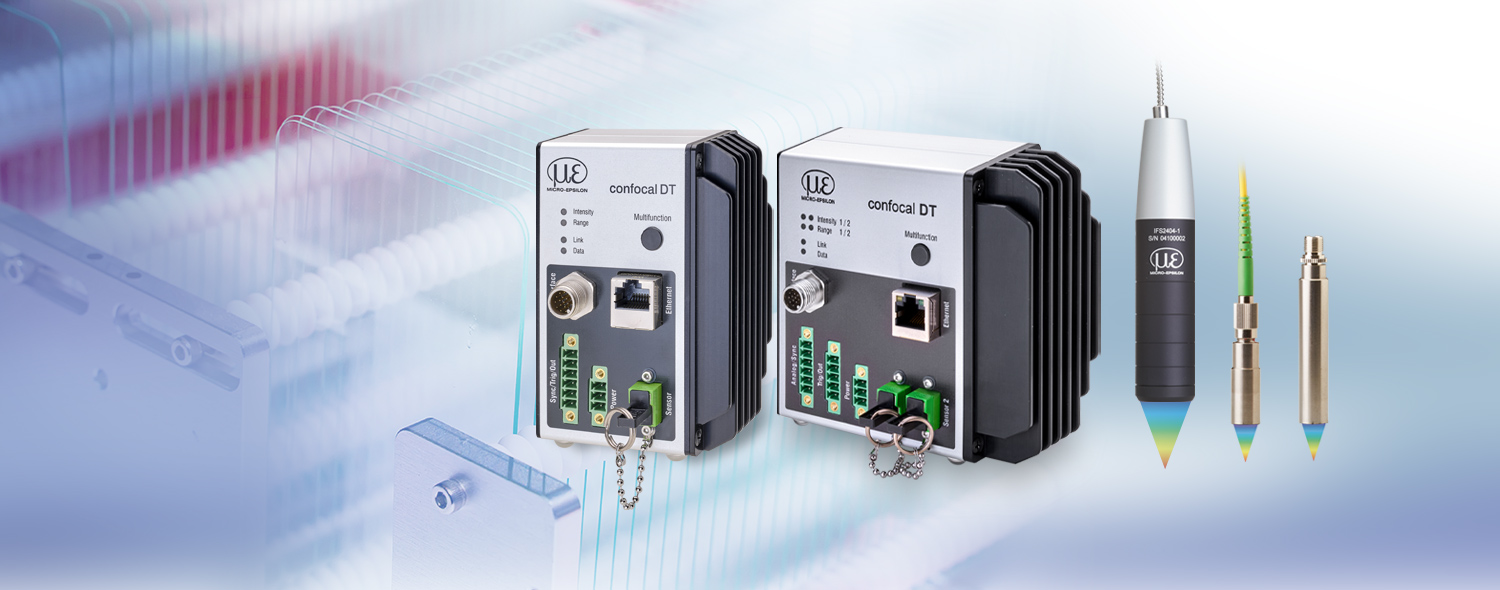

confocalDT IFC2416/IFC2417
Contrôleur confocal chromatique performant pour les applications à 1 et 2 canaux
Version à 1 et 2 canaux pour la mesure très précise de distances et d'épaisseurs
Fréquence de mesure élevée 25 kHz & forte luminosité - Idéal pour les tâches de mesure en ligne rapides
Contrôleurs confocaux performants pour des tâches de mesure précises et rapides
Les contrôleurs confocalDT IFC2416 / IFC2417 convainquent par leur fréquence de mesure élevée de 25 kHz et leur intensité lumineuse exceptionnelle. Cela permet d'obtenir des mesures de distance et d'épaisseur précises et stables à grande vitesse, même sur des matériaux et des surfaces exigeants. Son design compact en fait la solution idéale pour les mesures haute résolution dans presque tous les secteurs industriels, de la chaîne de production à la construction de machines à semi-conducteurs. Grâce à l'option multi-peak, il est possible de détecter jusqu'à 5 couches d'objets transparents. Les contrôleurs sont compatibles avec tous les capteurs Micro-Epsilon, ce qui permet de choisir librement la plage de mesure, l’écartement de base et les caractéristiques particulières telles que l'aptitude au vide, l'angle de mesure ou le trajet du faisceau.
Précision maximale. Plus haute flexibilité. Performant dans tous les environnements.
Caractéristiques
- Mesures de haute précision avec une résolution de 1 nm
- Fréquence de mesure réglable jusqu'à 25 kHz pour des mesures hautement dynamiques
- Construction compacte
- Boîtier en aluminium IP40
- Nombreuses interfaces pour une intégration facile : Ethernet, RS422 | IFC2417 dispose en plus d'EtherCAT
- Sortie analogique (courant & tension)
- 2 ou 3 entrées codeur ainsi qu'une sortie de commutation
- Compatible avec tous les capteurs confocalDT (plages de mesure de 0,1 à 30 mm)
- Idéal pour les applications de série et OEM
- Canaux de mesure : 1 pour IFC2416, 2 pour IFC2417

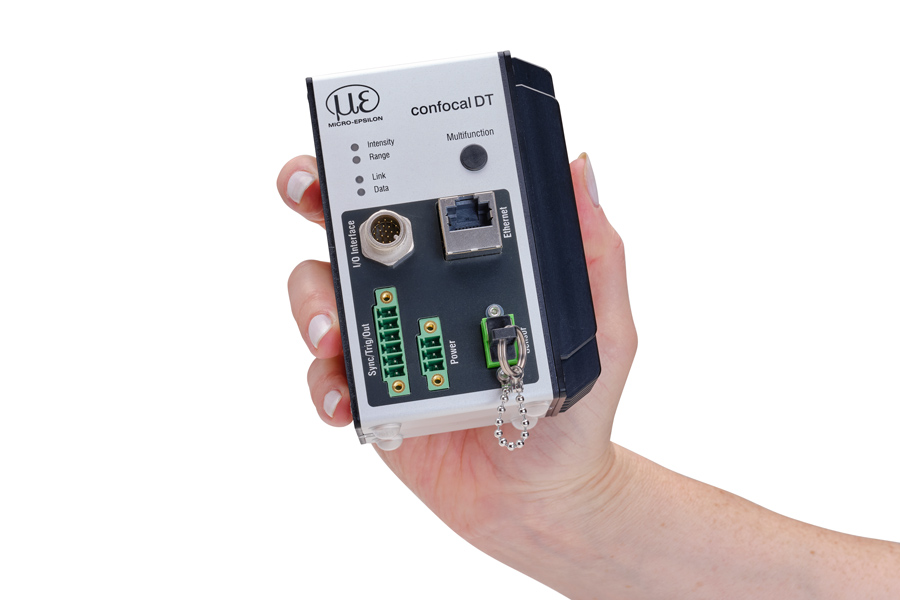

Conçu pour la production industrielle, les OEM et automatisation
Grâce aux interfaces les plus diverses, les contrôleurs offrent une flexibilité maximale lors de l'intégration dans les machines et les installations. Un boîtier robuste en aluminium de classe IP40 assure une protection maximale même dans des conditions rudes, ce qui permet d'obtenir une précision et une stabilité du signal maximales. L'excellent rapport qualité-prix réalise des solutions économiques de la petite à la grande série.
Désormais disponible en version 2 canaux IFC2417
Avec l'IFC2417, une variante à deux canaux du contrôleur IFC2416 est désormais disponible. L'IFC2417 dispose de 2 canaux avec une fréquence de mesure de 25 kHz et est également capable d'effectuer des mesures multi-pics avec jusqu'à 5 couches. Les contrôleurs compacts et bon marché ouvrent d'autres champs d'application dans les secteurs des semi-conducteurs, des batteries et de la construction mécanique. Il est donc désormais possible d'effectuer des mesures d'épaisseur sur deux côtés avec un seul contrôleur.
Précision et compacité réunies

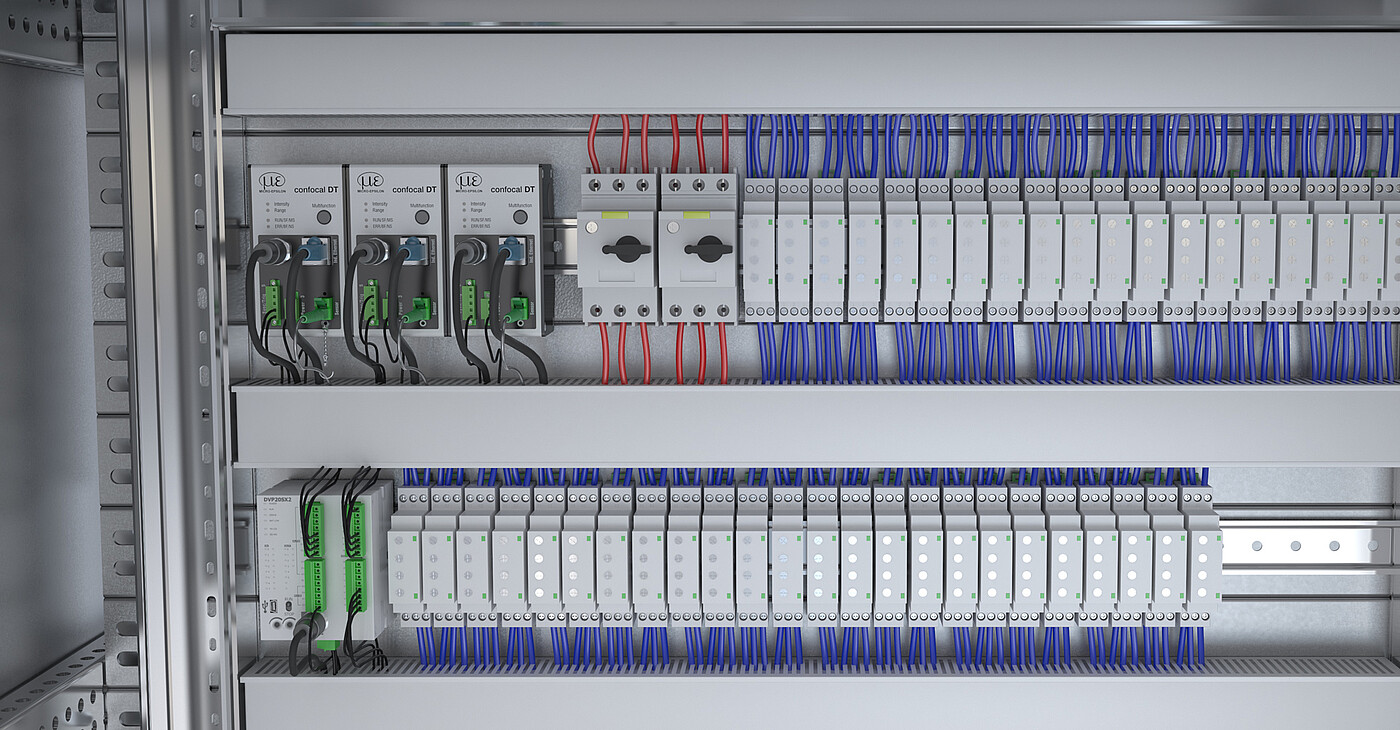

Grâce à leur forme extrêmement petite et unique en son genre, les contrôleurs ne prennent presque pas de place et peuvent donc être installés dans les armoires de commande les plus petites. Le montage rapide et simple sur un rail DIN facilite l'intégration dans les installations et les systèmes. Avec seulement 460 g pour la version à 1 canal et 670 g pour la version à 2 canaux, les contrôleurs sont également extrêmement légers.
Utilisation simple via l'interface web
La configuration du contrôleur et des capteurs est intégralement exécutée sans logiciel supplémentaire, par le biais d’une interface web conviviale. Cette interface web est connectée via Ethernet et permet de procéder à tous les paramétrages. Une base de données de matériaux extensible à volonté existe pour la mesure d’épaisseur.
