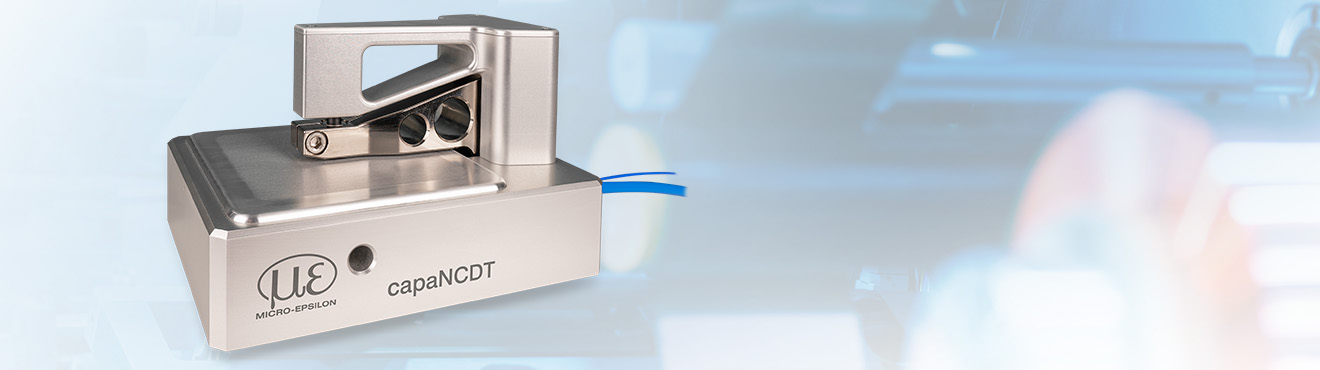

Le capaNCDT TFG6220 mesure avec une très haute précision l’épaisseur des films de batterie et est utilisé pour le contrôle qualité prenant la forme d’un échantillonnage hors ligne. Le TFG6220 est prémonté et prêt à l'emploi pour une mise en service rapide. La mesure d'épaisseur s'effectue à l'aide de deux capteurs capacitifs disposés en vis-à-vis, dont les signaux sont calculés conjointement. Un élément de mesure sert de référence plane et de surface d'appui sur laquelle l'objet à mesurer est tendu.

Un dispositif d'aspiration aspire le film et assure ainsi un maintien sans plis, sans endommager l'objet à mesurer. De cette manière, la mesure d’épaisseur est effectuée avec une répétabilité élevée. Le TFG6220 se compose d'un étrier de mesure comprenant des capteurs et d'un contrôleur externe. L'interface Web intuitive permet de procéder aux réglages, de réaliser les mesures ainsi que d'afficher et de transmettre les résultats.

Avantages :

• Contrôle hors ligne rapide de l’épaisseur de film
• Haute répétabilité: 1 µm
• Épaisseur de film possible : < 1 mm
• Résultats de haute précision grâce au lissage automatique du film par aspiration
