Mesure de la hauteur d’insertion des broches de contact (Technologie Press-Fit)
La fabrication des composants électroniques requiert non seulement une précision accrue pour de très petites dimensions mais également des processus rapides de grande qualité. C’est pourquoi de nombreuses étapes de produits sont déjà automatisées dans ce domaine. L’entreprise Automationpro a maintenant développé une machine qui inspecte la hauteur des broches de contact montées par insertion pour les circuits imprimés (technologie Press Fit) en permettant le contrôle à l’issue du processus de pressage et en cours de production. Si ces broches ne s’enfoncent pas parfaitement dans les trous, un contact ultérieur ne sera alors pas possible avec d’autres composants et causera une panne.

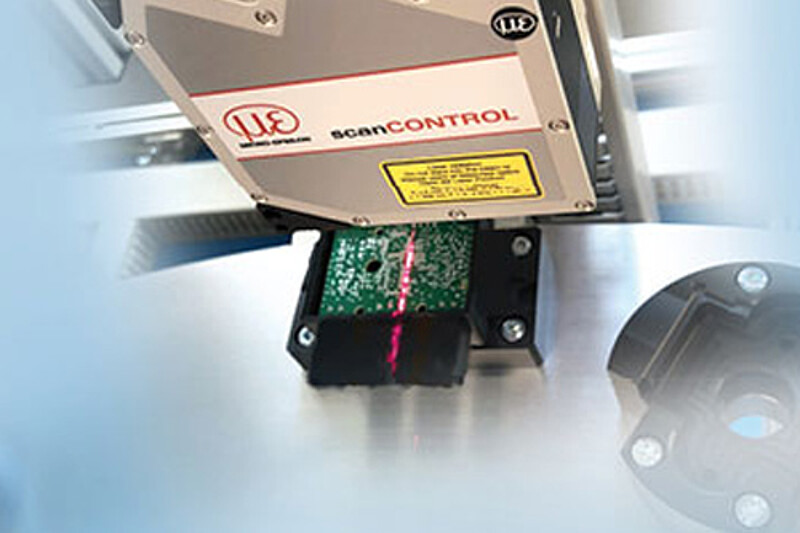

Pour ce faire, chaque circuit imprimé est donc scanné en trois dimensions avec un capteur de profil scanCONTROL. Pendant le processus d’insertion, les circuits imprimés sont fixés sur un plateau rotatif qui les place depuis la station de pressage en position scan. De là, un actionneur linéaire déplace le scanner laser une fois sur tout le circuit imprimé. L’actionneur linéaire est relié en plus à un encodeur afin de déclencher le scanner pour finalement assurer des écarts de profil réguliers. Le composant est entièrement scanné, conformément au temps de cycle en 7 secondes environ, tandis que 1.280 points sont générés par profil.
