Détection de l’arête du tissu dans la machine de découpe

Si le placement de la bande de matériau n’est pas détecté ou mal détecté, ceci risque de provoquer des rejets dus à des coupes erronées de même que des dysfonctionnements de la machine à cause de signaux manquants au niveau de la commande. C’est pourquoi le capteur à fibre optique optoCONTROL CLS-K-31 de Micro-Epsilon est utilisé pour la détection de placement.

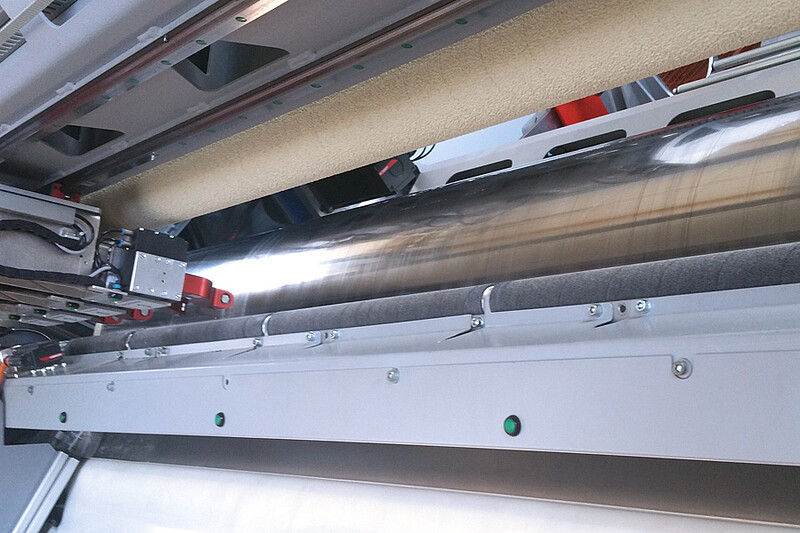

Le capteur détecte le début de la bande de manière fiable. Il est monté directement sur l’une des lames de coupe et reconnaît à partir d’une distance d’environ 140 mm si le placement du tissu est bien en position de coupe. Une sortie de commutation (PNP) transmet un niveau de signal directement au contrôleur et le processus de découpe est lancé. Les outils coupants peuvent ainsi être positionnés exactement entre 0,5 et 2 mm en fonction du matériau. Après chaque coupe, le placement du tissu est recalculé. Le processus de mesure est effectué à des vitesses d’avance de 20 m/min.

Le système de mesure optoCONTROL CLS-K-31 de Micro-Epsilon fournit des résultats de mesure extrêmement fiables et reproductibles, optimisant ainsi la précision de la coupe tout en réduisant les rejets et les perturbations. Par ailleurs, le CLS-K-31 est pratiquement insensible en présence de rayures et de contamination de la surface métallique brillante du rouleau.
