Mesure de la dilatation thermique linéaire des broches

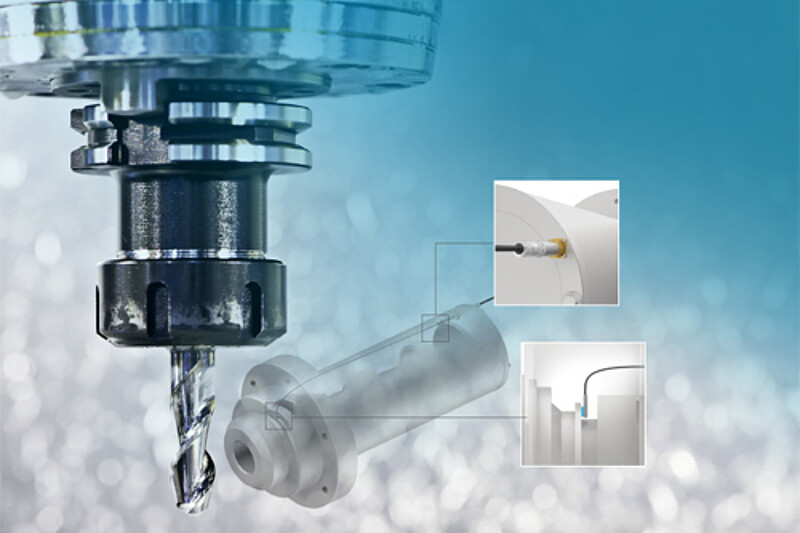

Le système de mesure de déplacement SGS 4701 (Spindle Growth System) a été spécialement développé pour être utilisé sur des broches à haute fréquence. En raison de la vitesse de rotation élevée et du dégagement de chaleur, la dilatation thermique linéaire de la broche doit être compensée dans des machines-outils de haute précision afin de maintenir constamment l'outil dans la situation définie. Le capteur SGS recense la dilatation thermique de la broche due à la force centrifuge. Les valeurs mesurées sont intégrées dans la commande CNC et compensent l'écart de position.Le SGS 4701 travaille selon le principe des courants de Foucault qui permet le mesurage sans contact ni usure. De plus, le procédé de mesurage est insensible aux influences perturbatrices telles que la chaleur, la poussière et l'huile.
