Contrôleur hautes performances (multicanal) pour capteurs de déplacement capacitifs
Le capaNCDT 6500 est un contrôleur extrêmement performant pour les mesures de déplacement, de distance et de position sans contact – partout où une précision nanométrique est requise. Grâce à sa fréquence de mesure élevée, il convient également aux tâches de mesure impliquant des mouvements rapides. Outre la sortie analogique, une interface Ethernet ainsi qu’une interface EtherCAT temps réel sont disponibles. Chaque contrôleur peut prendre en charge jusqu’à 8 capteurs – tous les capteurs de la gamme sont compatibles.
Caractéristiques
- Résolution et linéarité maximales pour une précision nanométrique
- Excellente stabilité thermique et à long terme
- Fréquence limite élevée 8,5 kHz et fréquence de mesure (sortie numérique) 7,8 kHz
- Différentes interfaces pour une intégration simple : analogique (U/I), Ethernet ou EtherCAT
- Longs câbles de capteur jusqu’à 40 m
- Multicanal : jusqu'à 8 capteurs par contrôleur
- Compatible avec tous les capteurs capacitifs de Micro-Epsilon
Résolution maximale
Le contrôleur DT6500 permet de faire fonctionner jusqu’à huit canaux de mesure de manière synchrone – idéal pour les applications où plusieurs mesures doivent être acquises simultanément. Des fonctions mathématiques intégrées permettent le calcul des différents signaux sans évaluation externe.
Pour des configurations plus étendues, plusieurs contrôleurs peuvent être synchronisés de manière externe. Ainsi, il est possible de faire fonctionner plus de 8 capteurs en parallèle, sans qu'ils ne s’influencent mutuellement. Cela assure des valeurs de mesure stables et d’une précision constante – même dans des applications multicanaux complexes.

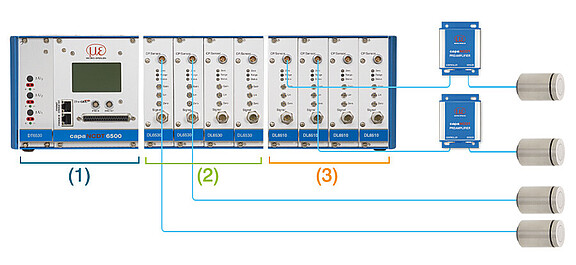

Système multicanal flexible
Le système de mesure se compose d’un contrôleur avec écran intégré ainsi que d’un démodulateur par capteur, regroupés dans un rack. Les deux racks de contrôleur disponibles peuvent accueillir respectivement jusqu’à 2 et jusqu’à 8 démodulateurs. Un démodulateur hautes performances est proposé au choix, selon l'application, avec préamplificateur intégré ou déporté. Les deux versions sont compatibles avec tous les modèles de capteurs Micro-Epsilon.

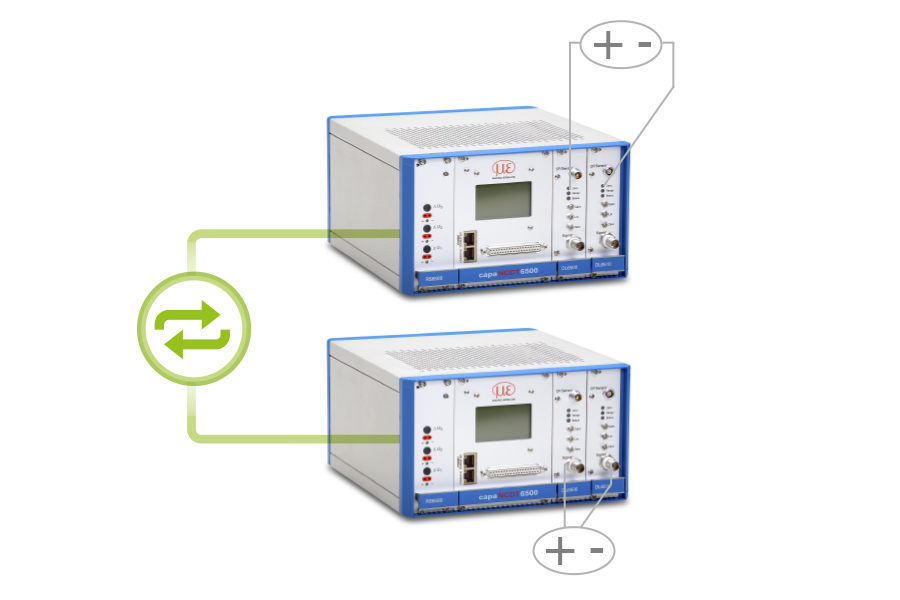

Fonctions mathématiques et synchronisation de plusieurs contrôleurs
Avec le contrôleur DT6500, vous utilisez jusqu’à huit canaux de mesure simultanément et de manière parfaitement synchronisée – idéal pour les applications où les mesures doivent être acquises simultanément et comparées de manière fiable. Grâce aux fonctions mathématiques intégrées, les signaux peuvent être combinés et calculés directement dans le contrôleur – sans passer par un traitement externe.
Pour des configurations plus étendues, une synchronisation externe de plusieurs contrôleurs est également disponible. Ainsi, plus de huit capteurs peuvent également être utilisés en parallèle et toute influence mutuelle entre les capteurs est évitée. Le résultat : des valeurs de mesure stables et d'une précision constante – même dans des applications multi-capteurs exigeantes.
Utilisation simple via interface web
La configuration du contrôleur et des capteurs est intégralement exécutée sans logiciel supplémentaire, par le biais d’une interface web conviviale. Cette interface web est connectée via Ethernet et permet de procéder à tous les paramétrages. Cela permet d’appliquer simplement des filtres, des opérations arithmétiques et d’autres paramètres tels que les fonctions de déclenchement, l’enregistrement des valeurs de mesure et la linéarisation.
