Système de capteurs confocaux chromatiques de la prochaine génération
Les capteurs confocaux confocalDT IFD2410 et IFD2415 allient une grande précision à une construction compacte. Ils sont idéals pour les mesures de distance et d'épaisseur exigeantes dans les applications industrielles en série. Le capteur IFD2415 permet la mesure multicouche de matériaux transparents jusqu’à cinq couches. Grâce au boîtier IP65 peu encombrant, les capteurs compacts s'intègrent rapidement dans les machines et les installations – sans aucune fibre optique.
Le contrôle actif du temps d'exposition de la ligne CCD assure des résultats de mesure stables, même sur des surfaces variables et dans les processus dynamiques jusqu'à 25 kHz. Grâce à leur intensité lumineuse élevée, les capteurs mesurent de manière fiable et rapide même sur des matériaux sombres.
Caractéristiques
- Plages de mesure (mm) : 1 | 3 | 6 | 10
- Fréquence de mesure réglable jusqu'à 25 kHz
- Résolution à partir de 8 nm
- Linéarité à partir de 0,25 µm
- Pour des mesures précises de distance et d'épaisseur jusqu'à 5 couches
- Tout-en-un : capteur et contrôleur dans un boîtier compact
- Intégration facile, car aucune fibre optique n'est nécessaire
- Boîtier robuste en aluminium IP65
- Nombreuses possibilités de connexion : EtherCAT, EtherNet/IP, PROFINET, analogique, encodeur, Ethernet ou RS422
- Idéal pour les applications industrielles en série

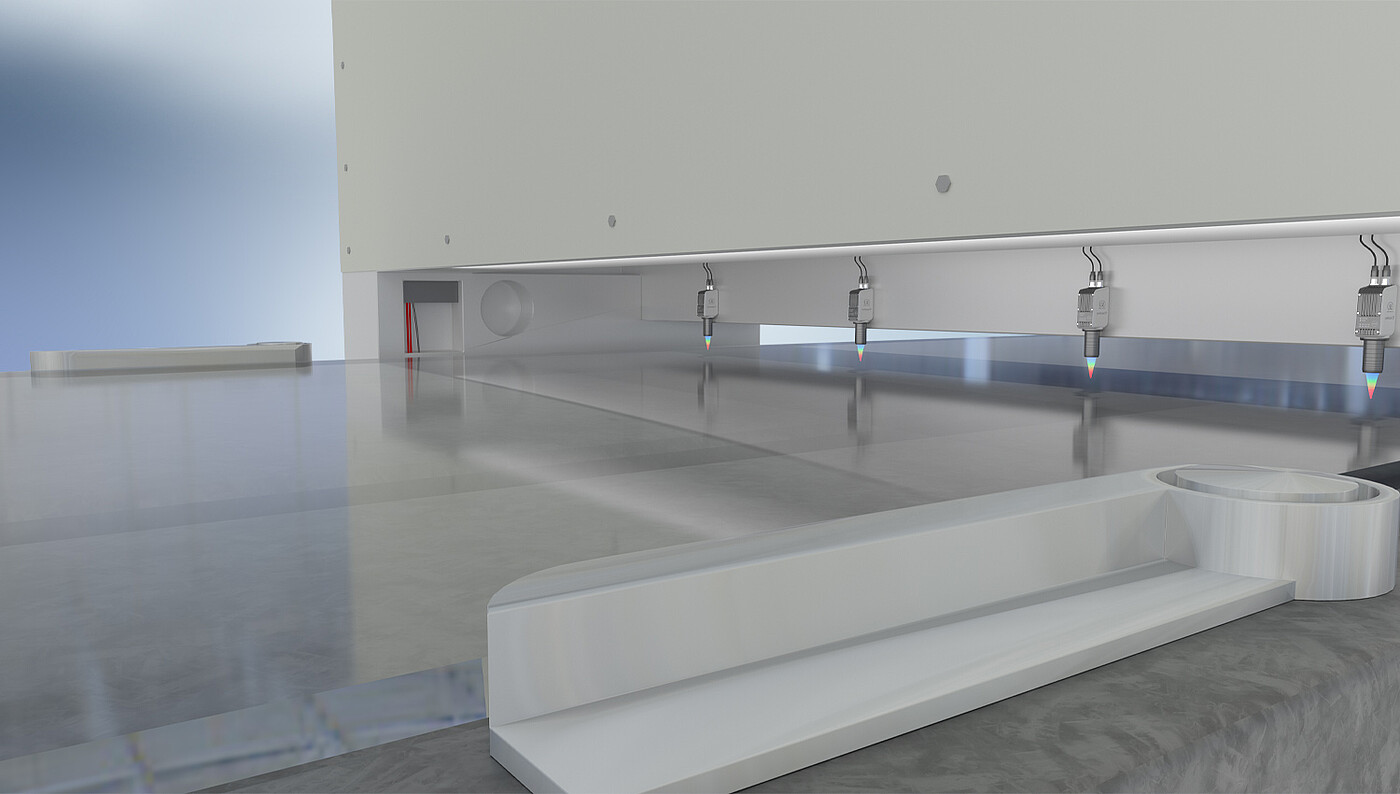

Optimisé pour la production industrielle en série
Les capteurs de la série IFD2410/2415 sont spécialement conçus pour la production industrielle en série. Grâce à leur boîtier robuste IP65, ils s’intègrent parfaitement dans les machines de mesure des coordonnées, les systèmes de contrôle d’épaisseur et les systèmes d’inspection en ligne.
Grâce à une forte intensité lumineuse et à de courts temps d’exposition, les capteurs assurent des mesures stables et précises, même sur des surfaces peu réfléchissantes, par exemple lors de l’inspection de très petites pièces ou d’objets sombres.
Intégration de l'API et nombreuses possibilités de connexion
Les capteurs de la série IFD2410/2415 établissent de nouveaux standards dans l'automatisation industrielle. Grâce à de nombreuses interfaces, ils peuvent être intégrés directement dans l'API sans module d'interface supplémentaire. Cette connectivité permet un transfert de données en temps réel sans latence et simplifie la mise en service. Tous les paramètres sont automatiquement transférés dans l’environnement de l’automate, supprimant toute configuration manuelle. Connectivité maximale grâce à des interfaces telles que EtherCAT, PROFINET, Ethernet/IP, analogique, encodeur, Ethernet ou RS422 soutient une intégration transparente dans toute installation existante.

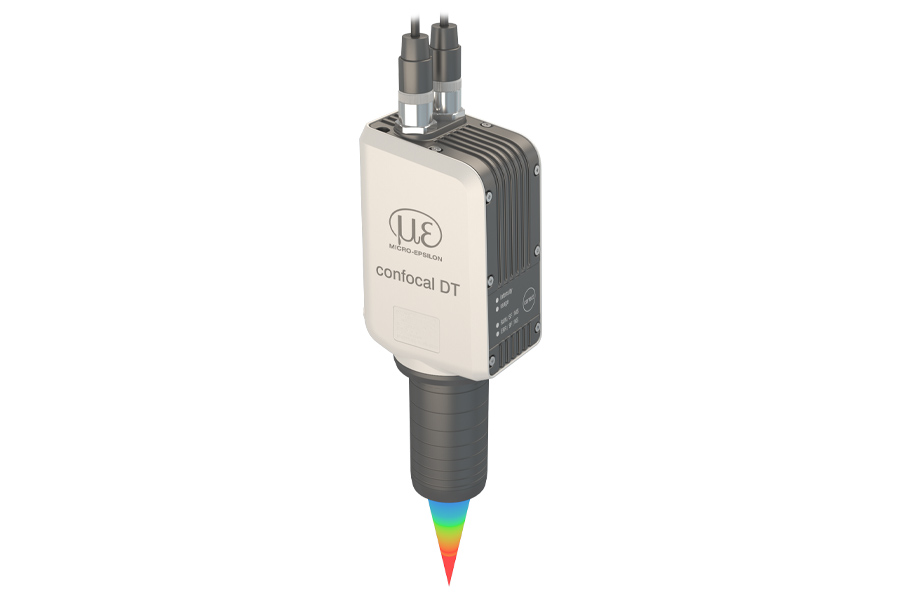

Construction compacte offrant une flexibilité maximale
Les modèles IFD2410/2415 combinent capteur et contrôleur dans un seul boîtier, assurant des résultats de mesure précis grâce au traitement direct du signal. Aucune fibre optique n’est nécessaire, ce qui réduit nettement les efforts d’installation et les coûts d’intégration.

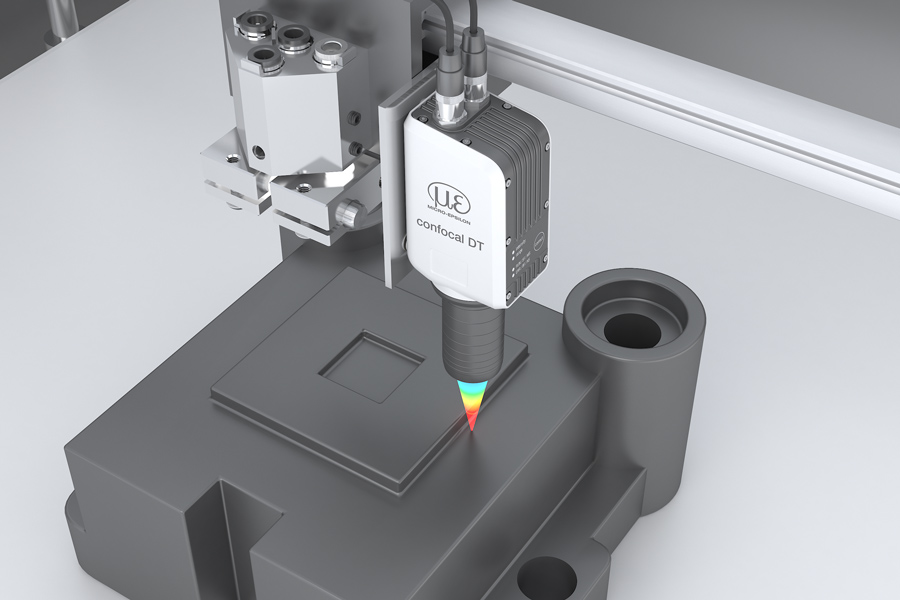

Plusieurs options de montage sont possibles : trois trous taraudés sur le boîtier du contrôleur ou un collier radial sur la tête du capteur. Le capteur peut ainsi être adapté de manière optimale à différentes situations de montage et est donc idéal pour une intégration en série dans des conditions de montage restreintes.
Configuration simple via une interface web intuitive
La série IFD se distingue par une grande convivialité. La configuration s’effectue directement via Ethernet grâce à une interface web intuitive. La connexion Ethernet permet d'effectuer facilement tous les réglages dans le navigateur. Vous gagnez ainsi un temps précieux lors de la mise en service et profitez d'une interface utilisateur claire qui met à disposition toutes les fonctions importantes en un coup d'œil.
Une base de données de matériaux intégrée, extensible selon les besoins du client, facilite les mesures d’épaisseur. Ainsi, les matériaux spécifiques et les exigences de production peuvent être pris en compte rapidement et avec précision.
