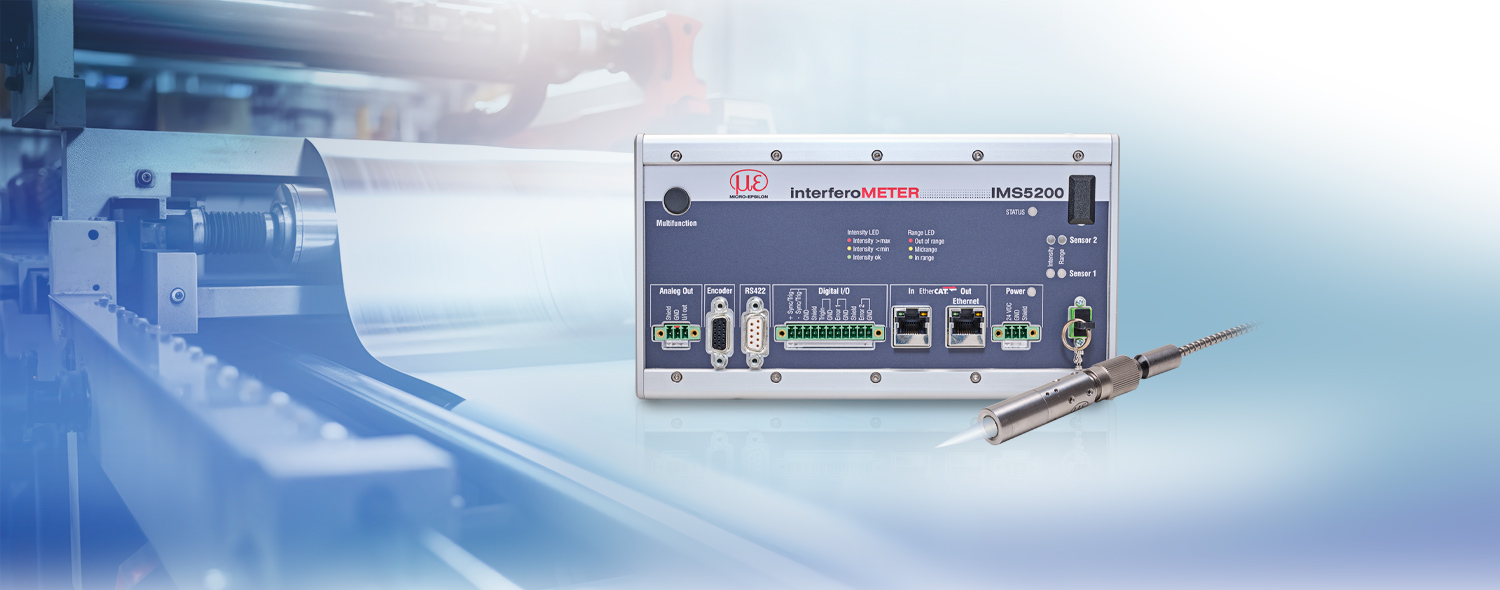

Interféromètre à lumière blanche pour une mesure d’épaisseur fiable avec une précision submicrométrique
Le dernier interféromètre à lumière blanche IMS5200-TH ouvre de nouvelles perspectives pour une mesure d'épaisseur rapide et fiable. Le contrôleur dispose d'une évaluation intelligente et permet de mesurer précisément l'épaisseur des couches transparentes à partir de 1 µm. Grâce à leur fréquence de mesure élevée allant jusqu'à 24 kHz, les modèles IMS5200 sont parfaitement adaptés à une utilisation industrielle.
Caractéristiques
- Fréquence de mesure jusqu'à 24 kHz pour des mesures rapides et fiables
- Intégration facile grâce à une grande plage de travail
- Mesure précise de l'épaisseur de couche : de 1 µm à 100 µm
- Multi-peak : mesure multicouche possible de jusqu'à 5 couches
- Capteur optimisé pour l'industrie avec boîtier métallique robuste
- Utilisation possible dans le vide
- Configuration simple via l'interface web

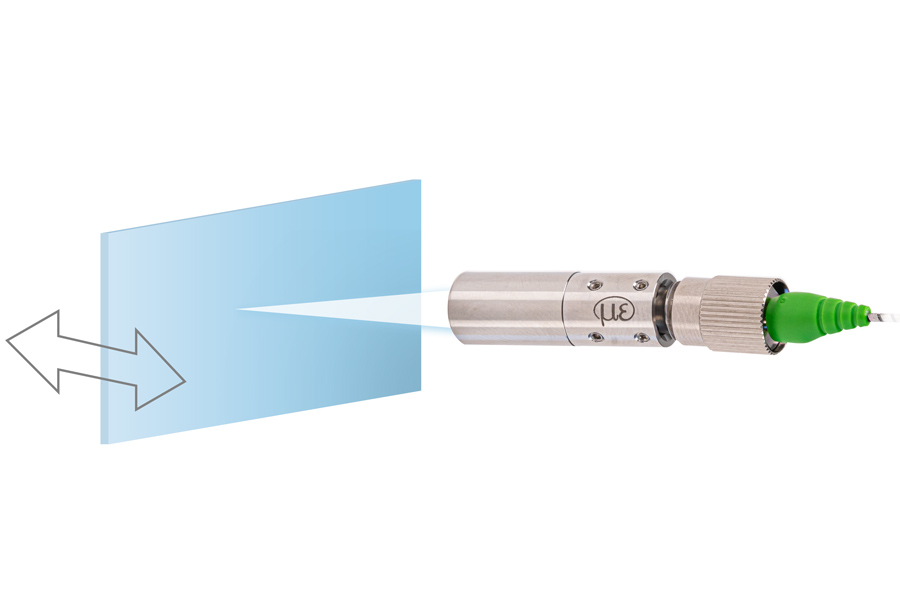

Mesure de l’épaisseur fiable avec des distances de mesure variables
L'interféromètre à lumière blanche IMS5200-TH est utilisé pour les mesures d'épaisseur de haute précision. Un avantage décisif est la mesure indépendante de la distance, qui permet d’obtenir une valeur d’épaisseur au nanomètre près, même avec des objets en mouvement. La plage de mesure de 1 à 100 µm permet de mesurer des couches minces transparentes et des films.

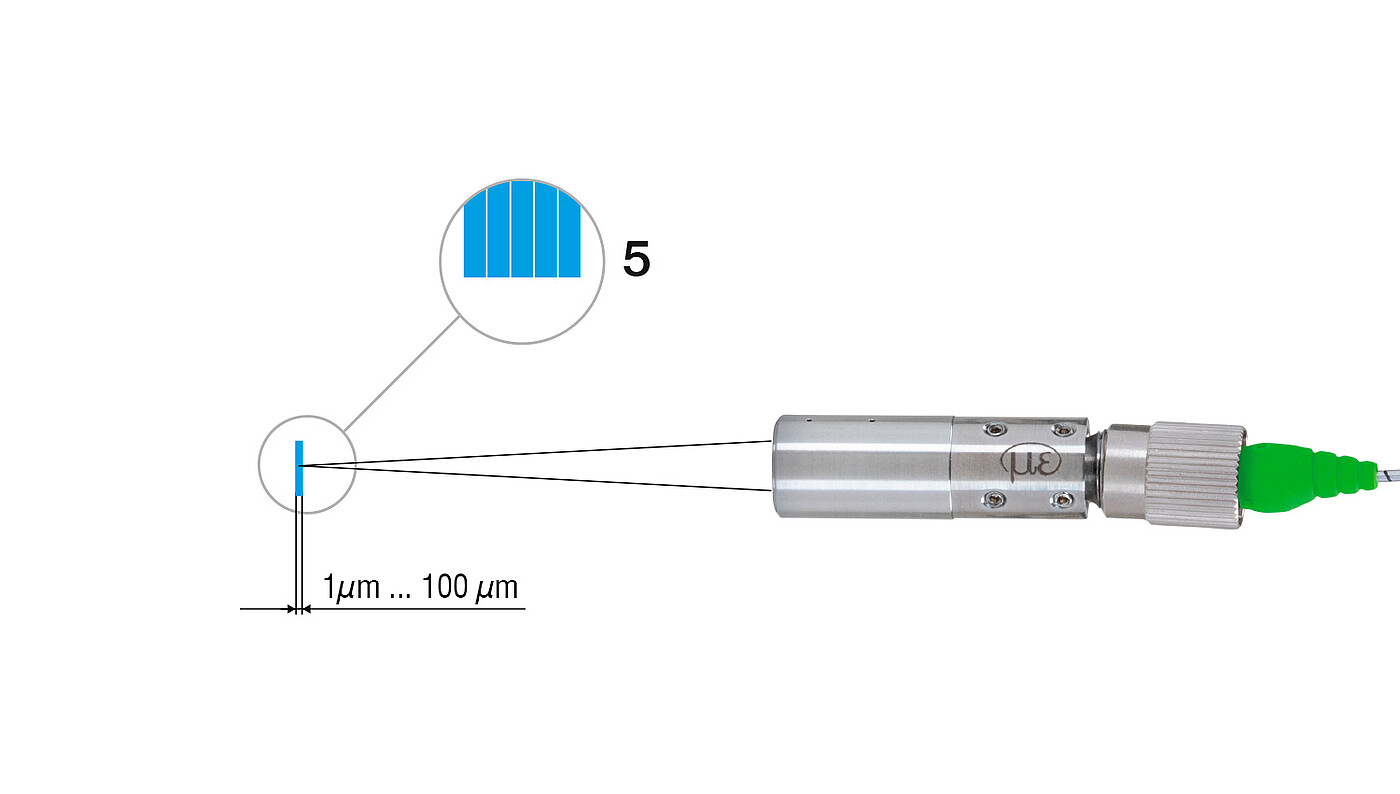

Mesure d’épaisseur multicouche
La variante de contrôleur multi-peak permet d'évaluer simultanément plusieurs peaks de signaux. Il est ainsi possible de réaliser une mesure d'épaisseur multicouche d'objets transparents ou de verres feuilletés. Le contrôleur donne les valeurs d'épaisseur avec une stabilité maximale, indépendamment de leur position.
Idéal pour les environnements industriels
Le capteur robuste et le contrôleur dans un boîtier métallique prédestinent le système à l’intégration dans des lignes de production. Grâce à la construction compacte du capteur et à sa grande plage de travail, ce capteur s’intègre facilement et fournit des résultats de mesure fiables même en cas de vibrations. Le contrôleur peut être installé dans l'armoire de commande par montage sur rail DIN. Des longueurs de câble prolongées jusqu’à 10 m permettent d’obtenir une grande distance entre le capteur et le contrôleur. La mise en service et le paramétrage s’effectuent de manière pratique via une interface web et ne nécessitent aucune installation de logiciel.
De nombreux modèles pour les tâches de mesure exigeantes
| Modèle | Plage de mesure / début de plage de mesure | Linéarité | Nombre de couches mesurables | Champs d'application |
|---|---|---|---|---|
| IMS5200-TH26 | 26 mm ±2 mm / 1 µm à 100 µm | < 1 nm | 1 couche | Mesure en ligne rapide et fiable de couches minces transparentes : p.ex. revêtement sur films et verre |
| IMS5200-TH26/VAC | ||||
| IMS5200MP-TH26 | Jusqu'à 5 couches |
