Capteurs
Pour le fonctionnement du contrôleur colorSENSOR CFO, des capteurs sont nécessaires qui sont utilisés au point de mesure. En fonction de la tâche de mesure, les capteurs peuvent être assemblés individuellement. Les capteurs à fibre optique de haute qualité se caractérisent par des dimensions d'installation réduites et des matériaux robustes. Ils sont donc particulièrement adaptés aux contraintes mécaniques et aux conditions ambiantes rudes telles que les températures élevées. Comme la tête du capteur n'occupe que peu d'espace, le capteur peut également être utilisé dans des conditions restreintes.

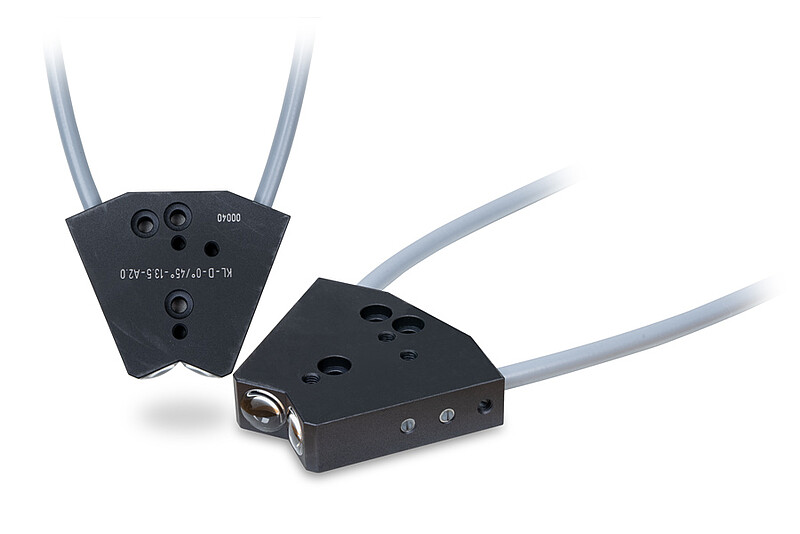

L'éclairage angulaire du CFS1 permet un éclairage ponctuel de l'objet à mesurer sans influencer la surface. Par conséquent, seule la partie de la couleur de la surface réfléchie de manière diffuse est détectée. Ce dispositif de mesure est le mieux adapté aux surfaces très brillantes et à réflexion diffuse, car la réflexion directe (brillance de la surface) n'influence pas la mesure.

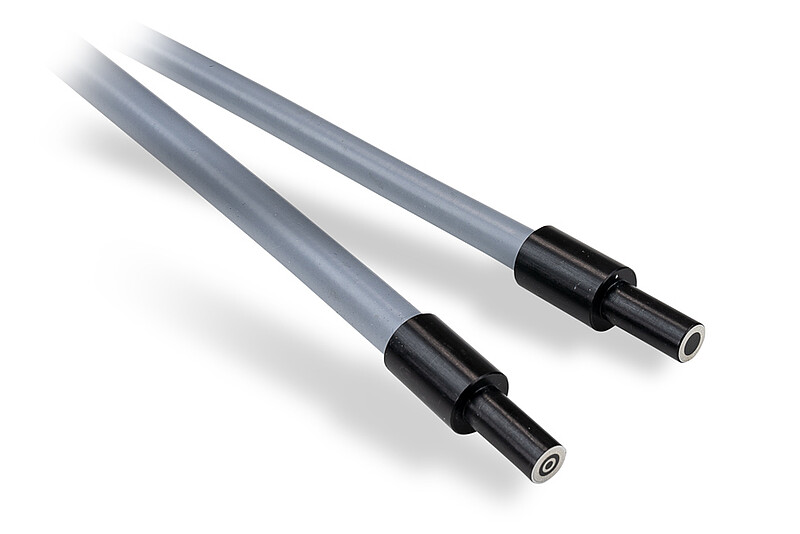

L'éclairage annulaire, associé aux performances des contrôleurs CFO, offre encore plus de précision grâce à un éclairage uniforme. Cette combinaison compacte peut être utilisée de manière universelle, mais convient également aux solutions spéciales (adaptations spécifiques au client). L'éclairage homogène offre des avantages, notamment sur les surfaces très structurées ou métalliques brillantes, et permet une différenciation très précise des couleurs, par exemple des tons blancs.
Caractéristiques
-
Pour les textiles, le papier, les laques métalliques, le sable, les granulés ou les mélanges maîtres
-
Pour les surfaces structurées et à effet métallique
-
Éclairage homogène du point de mesure
-
Max. distance de travail de 100 mm (avec des surfaces réfléchissantes)
-
Positionnement très précis du point de détection

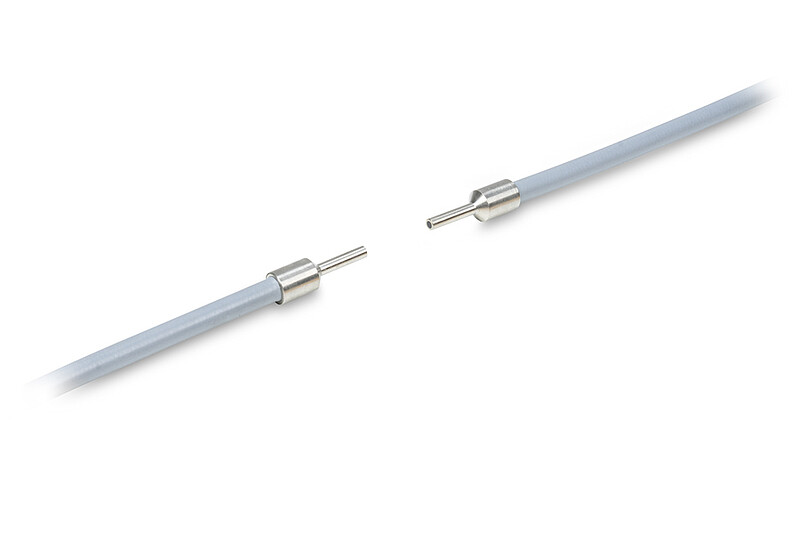

Le capteur de transmission peut être utilisé pour mesurer les produits transparents et translucides tels que les filtres, les feuilles et les lentilles optiques. Le dispositif de mesure en lumière transmise 180° : 0° offre encore plus de précision en combinaison avec les performances des contrôleurs CFO. Dans ce cas, la variation de la distance entre l'échantillon d'essai et le récepteur ou l'éclairage n'a pas d'influence notable sur le résultat de la mesure. Le capteur de transmission peut être utilisé de manière universelle, mais il convient également aux solutions spéciales (adaptations spécifiques au client).

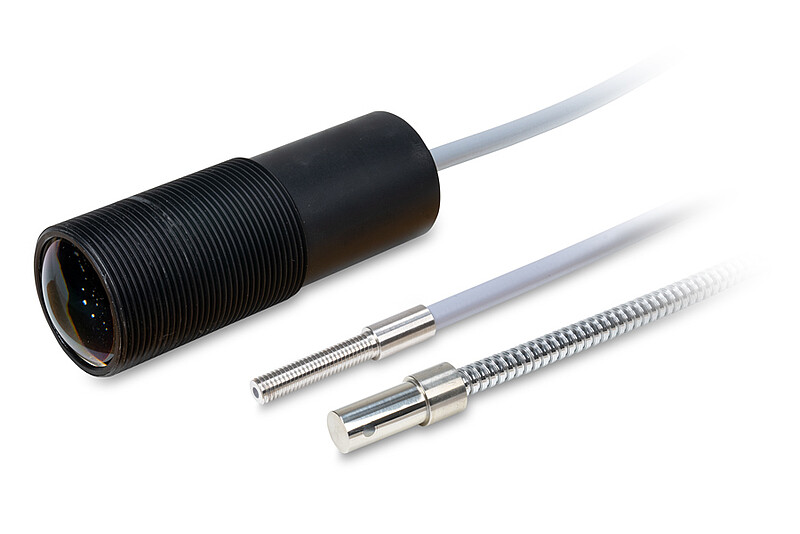

Le capteur réflexe, associé aux performances des contrôleurs CFO, permet une différenciation encore plus précise des propriétés de surface des matériaux. Le dispositif de mesure dans le capteur réfléchissant de l'émetteur et du récepteur en 0° : 0° permet un contrôle de qualité non seulement sur la base de la couleur, mais aussi en combinaison avec les propriétés réfléchissantes des surfaces du produit. Cela est nécessaire, par exemple, pour trier différents matériaux tels que l'acier inoxydable, l'acier, l'étain, le zinc, l'aluminium, le laiton, l'or ou d'autres pièces colorées.
Caractéristiques
-
Pour les métaux, les pièces en plastique, les filetages, les revêtements, les emballages
-
Pour les surfaces individuelles, réflexion directe, y compris la brillance
-
Détection de pièces, tâches de tri, contrôle de présence, contrôle des couleurs
-
Détection des plus petits objets à partir de 0,8 mm
-
Distance de travail > 300 mm (pour les surfaces réfléchissantes)
