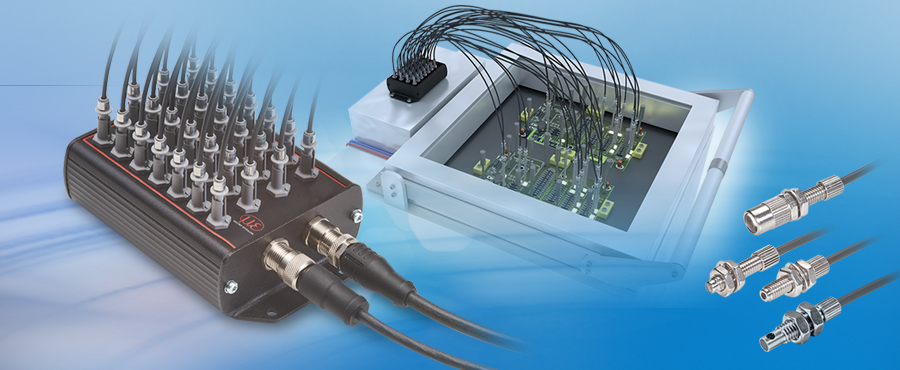

Le système de contrôle LED colorCONTROL MFA-7 permet de contrôler avec précision et efficacité la couleur, l’intensité et le fonctionnement corrects des LED. Le contrôleur peut surveiller jusqu'à 28 points de mesure simultanément. Chaque point de mesure peut être configuré librement. Le contrôleur offre un débit de données de 100 Hz pour une plage dynamique de 1 à 50 000 lx. La répétabilité est de xy < ± 0,000025.
Des capteurs de réception de haute qualité avec fibre optique en plastique sont disponibles pour différentes distances de travail et tailles de spots de mesure. Les longueurs et les plages de température sont également variables. L’analyseur LED est paramétré à l’aide du logiciel gratuit sensorTOOL.
Comment vérifier le bon fonctionnement des LED des modules électroniques avec le MFA-7 ?
Afin de prouver le bon fonctionnement des modules électroniques, des systèmes de contrôle LED de la série colorCONTROL MFA sont utilisés. Ils mesurent sur les platines déjà équipées. Le système de détection des couleurs multipoints colorCONTROL MFA-28 fonctionne avec 28 capteurs de réception qui détectent la lumière des LED sur la platine. Ensuite, ils la transmettent directement au contrôleur via des fibres optiques. Les capteurs de réception peuvent être positionnés entre les aiguilles ou les broches de contrôle, qui sont fixées dans le couvercle de l’interface de contrôle, grâce à leur petite taille.
Après une évaluation interne, le signal est transmis via l’interface RS422 interne à la commande de niveau supérieur pour un traitement ultérieur. Les valeurs de couleur des LED, leur intensité et leur position de montage sont ainsi analysées. Ce système permet également d’identifier les LED défectueuses. Le grand avantage des systèmes de reconnaissance de couleurs multipoints colorCONTROL MFA réside dans le contrôle de différentes positions de mesure qui peuvent être très éloignées dans l'espace.
