Une nouvelle étape dans la mesure de feuillards

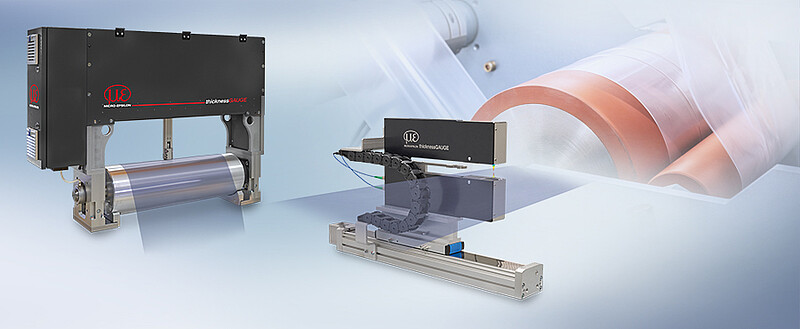

Les systèmes de capteurs thicknessGAUGE offrent des mesures d’épaisseur précises des feuillards jusqu’à 50 mm d’épaisseur. Ils sont disponibles avec des cadres en C, qui peuvent être insérés facilement dans la ligne de production, ainsi qu’avec des cadres en O, stables et intégrés dans la ligne.
La flexibilité concernant les matériaux à mesurer résulte des différents principes de mesure sur lesquels sont basés les capteurs utilisés. Ainsi, selon les versions, les modèles sont équipés de capteurs de profil laser, de capteurs de point laser, de capteurs confocaux, capacitifs et à courants de Foucault. Différentes plages et largeurs de mesure sont également disponibles. Il est possible d’effectuer des mesures de piste fixe au bord des feuillards, des mesures d’épaisseur à pistes multiples, des mesures de l’épaisseur centrale de la piste fixe ou des mesures d’épaisseur traversantes.
Les adaptations peuvent être mises en œuvre rapidement et à moindre coût. La mesure d’épaisseur en ligne est très facile à réaliser avec ces systèmes clés en main, avec un rapport qualité-prix exceptionnel. De plus, les composants sont déjà réglés, étalonnés et compensés en température, ce qui permet au thicknessGAUGE de fournir des résultats de mesure extrêmement précis.
Outre les capteurs Micro-Epsilon performants, le système inclut un logiciel de commande et d’évaluation complet, un axe de déplacement mécanique et un étalonnage automatique. Un progiciel performant est disponible via le Panel-IPC compatible Multi-Touch inclus dans la livraison.
thicknessGAUGE 3D
Le système de capteurs pour l’évaluation de profils en ligne et la mesure 3D de feuillards se compose d’un cadre en aluminium en C avec deux scanners laser, d’un axe linéaire pour l’étalonnage automatique ainsi que d’une boîte à bornes de bus compacte. À cela s’ajoute un PC industriel tactile avec un logiciel préinstallé qui évalue les profils individuels des deux capteurs et les calcule sous forme de nuage de points 3D ou les transmet à un système de commande pour la suite du calcul. Il est utilisé, entre autres, dans la production de batteries, où une précision maximale est requise.
thicknessGAUGE C.C
Les capteurs de déplacements confocaux à codage chromatique, montés sur le cadre en C, permettent d’effectuer des mesures d’épaisseur avec une énorme précision et une fréquence de mesure élevée. Cette méthode de mesure moderne permet également d’effectuer des mesures sur des surfaces réfléchissantes et brillantes.
thicknessGAUGE C.LP
Les scanners de profil laser permettent de mesurer l’épaisseur de matériaux structurés, mais aussi de compenser l’inclinaison de la bande et de calculer la moyenne des profils. Les deux capteurs de distance optiques sont fixés sur le cadre, face à face, et détectent chacun la distance au matériau en bande. La valeur exacte de l’épaisseur est déterminée selon le principe de la différence.
thicknessGAUGE O.EC
Le thicknessGAUGE O.EC. est idéal pour les rubans et les revêtements en plastique. Conçu avec un cadre en O stable, un rouleau en aluminium et une armoire de commande intégrée, il fait appel au combiSENSOR. Celui-ci fournit des valeurs de mesure d’une précision submicrométrique tout en offrant une grande stabilité de signal. Le combiSENSOR combine un capteur capacitif et un capteur inductif basé sur les courants de Foucault.
