Le capteur d'instantanés 3D entièrement intégré pour une efficacité maximale

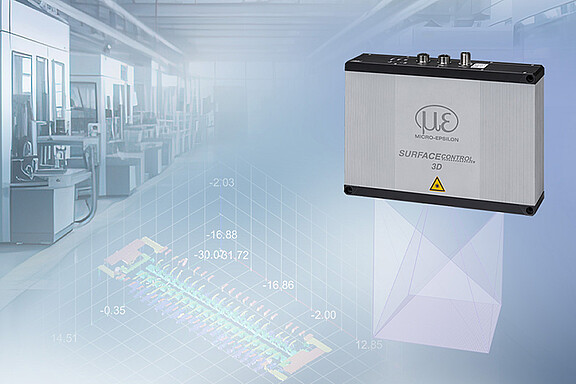

Le nouveau surfaceCONTROL 3D 3560 réunit la mesure 3D de haute précision, le traitement et l'évaluation directement dans le capteur. Le traitement SMART des données permet une exécution particulièrement rapide des programmes de mesure tout en réduisant la complexité du système et le volume de données.
Avec le surfaceCONTROL 3D 3560, Micro-Epsilon propose une nouvelle génération de capteurs d'instantanés 3D performants pour le contrôle qualité automatisé. En tant que solution tout-en-un, le capteur réunit l'acquisition, le traitement et l'évaluation dans un seul appareil. Les données 3D haute résolution sont traitées directement dans le capteur, et les valeurs mesurées déterminées ou les résultats évalués sont transmis immédiatement à la commande. La complexité du système, l'effort d'intégration et le volume de données à transmettre sont ainsi réduits. Parallèlement, le contrôleur intégré permet un traitement nettement plus rapide et réduit plusieurs fois la durée de mesure.
Grande richesse de détails pour les tâches de contrôle exigeantes
Avec une seule acquisition, le surfaceCONTROL 3D 3560 saisit l'ensemble des données 3D de l'objet à mesurer. Grâce à une répétabilité en Z allant jusqu'à 0,25 µm et une résolution latérale allant jusqu'à 8 µm, même les plus petites structures et différences de hauteur sont détectées de manière fiable. Le nuage de points 3D dense ainsi généré permet une évaluation précise de la forme, de la géométrie et des caractéristiques de surface. Quatre champs de mesure différents offrent une flexibilité supplémentaire pour les tailles de composants et les tâches de mesure les plus diverses.
Évaluation directe pour des processus d'automatisation rapides
L'évaluation intégrée constitue un avantage décisif. Les données de mesure ne doivent pas d'abord être transférées vers un ordinateur externe, mais peuvent être évaluées directement dans le capteur selon la forme, la géométrie, la surface ou la qualité. Seules les valeurs mesurées nécessaires ou les résultats déjà évalués sont ensuite transmis à l'API ou au système supérieur. Des interfaces telles que PROFINET, EtherCAT, EtherNet/IP, Modbus TCP et UDP sont disponibles pour l'intégration dans les environnements d'automatisation. Les données 3D peuvent également être intégrées dans des systèmes de traitement d'images compatibles via GenICam et GigE Vision.
Conçu pour l'industrie et les tâches de mesure 3D les plus diverses
Le surfaceCONTROL 3D 3560 convient à de nombreuses applications d'assurance qualité industrielle, par exemple au contrôle de la coplanarité de circuits imprimés équipés, au contrôle en ligne de pâtes thermoconductrices ou au contrôle 3D haute résolution de composants de smartphones. Grâce à son boîtier en aluminium IP67, à sa résistance à la lumière parasite jusqu'à 10 000 lux ainsi qu'à sa grande résistance aux chocs et aux vibrations, le capteur est également conçu pour une utilisation fiable dans des conditions de production industrielles.
