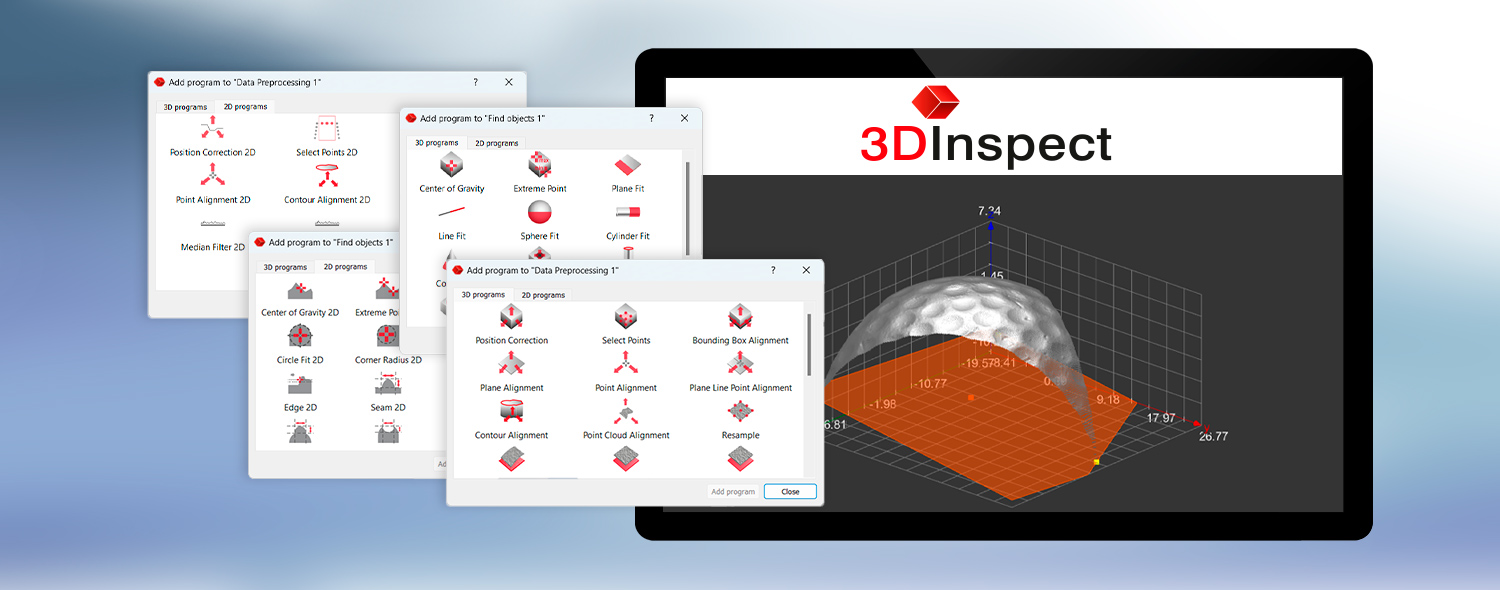

3DInspect : Logiciel performant pour tous les capteurs 3D de Micro-Epsilon
3DInspect est un outil logiciel uniforme et convivial pour tous les capteurs 3D de Micro-Epsilon. Le paramétrage des capteurs 3D et l'enregistrement des données de mesure se font directement à partir du logiciel 3DInspect. De puissants outils permettent d’aligner et de filtrer le nuage de points, de reconnaître et de sélectionner intuitivement les zones pertinentes et de combiner les programmes. Les nuages de points 3D peuvent être traités à volonté et les valeurs de mesure déterminées peuvent être transmises à la commande.
Le logiciel puissant pour tous les capteurs 2D/3D. Convivial. Performant. Universel.
Caractéristiques
- Un seul logiciel pour tous les capteurs 3D de Micro-Epsilon
- Grande compatibilité
- Grande flexibilité pour l'évaluation en ligne et hors ligne
- Utilisation simple via une interface utilisateur intuitive
- Véritable évaluation 3D, pas seulement 2.5D
- Extraction d'objets en 3D
- Feedback direct lors des algorithmes
- Sortie directement vers la commande (UDP, TCP, Modbus, Ethernet/IP, Profinet, EtherCAT)
- Nouveau : inspection de surface

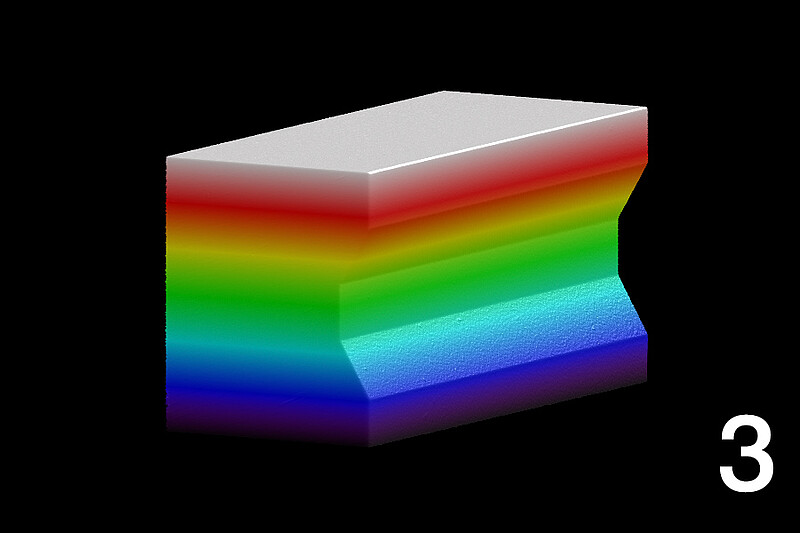

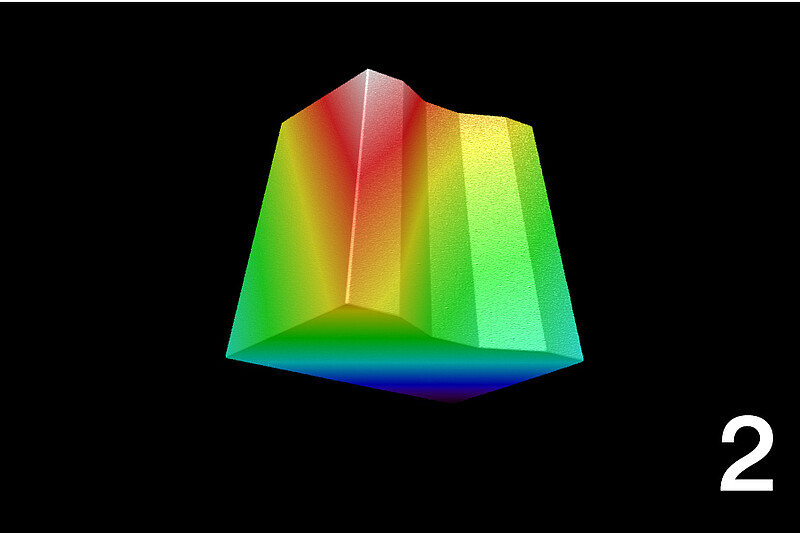

La technologie unique Valid3D permet l’affichage et le traitement sans perte des nuages de points. Ainsi, les objets 3D numérisés peuvent être déplacés arbitrairement dans le système de coordonnées.
Avantages :
- Projection 3D réelle de l’objet de test sans perte de données
- Analyse et évaluation de l’objet de test intégral
- De données 3D réelles au lieu d'une évaluation 2.5D

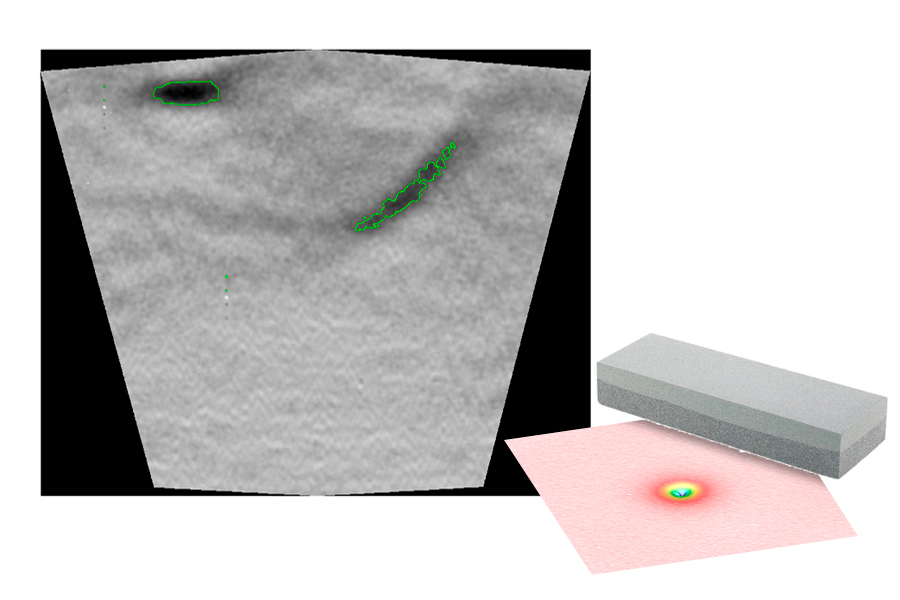

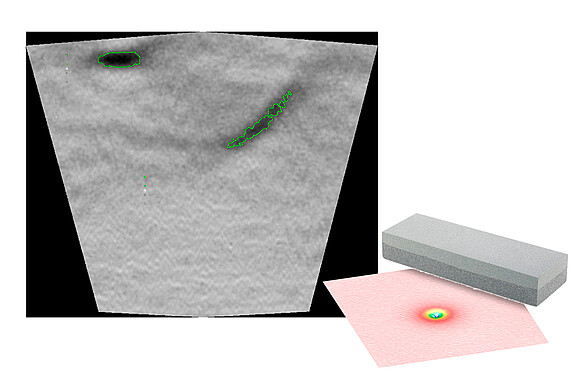

NOUVEAU : Extension de licence - 3DInspect 3.0 pour l'inspection de surface
Grâce à l'extension de fonctionnalité pour l'inspection de surface, il est possible de détecter les écarts par rapport à une surface homogène. Le 3DInspect 3.0 peut ainsi être utilisé pour le contrôle qualité numérique. Le contrôle s'effectue selon des critères prédéfinis, ce qui élimine toute influence subjective. Cela permet une détection précoce des erreurs.
Principales nouveautés :
- Digital Stone : simule une pierre à aiguiser physique. Haute précision et répétabilité élevée
- Digital Master : comparaison objective entre la valeur théorique et la valeur réelle avec des pièces conformes (y compris prise en compte de la variance)
- Détection des défauts avec fonction de tri et de comptage : détection automatique des défauts et évaluation de la hauteur

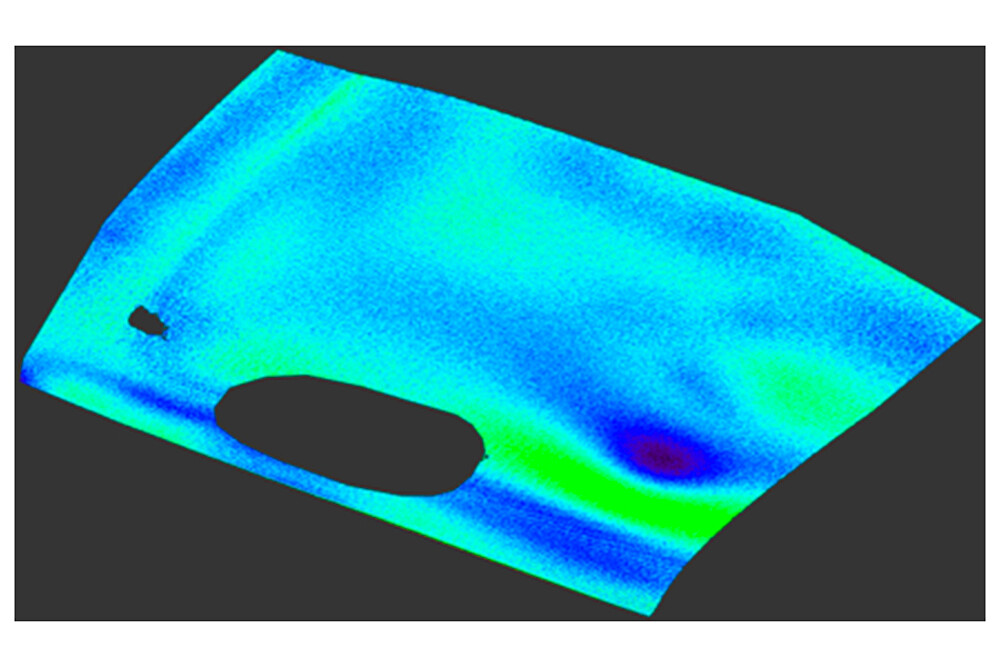

Le contrôle des composants à un nouveau niveau - grâce au Digital Master

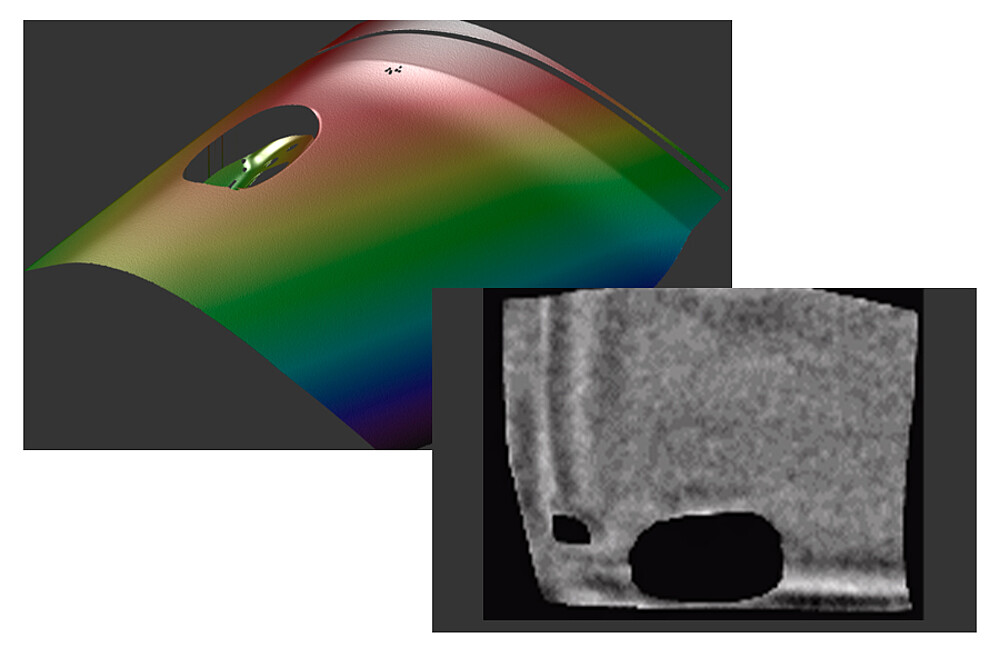

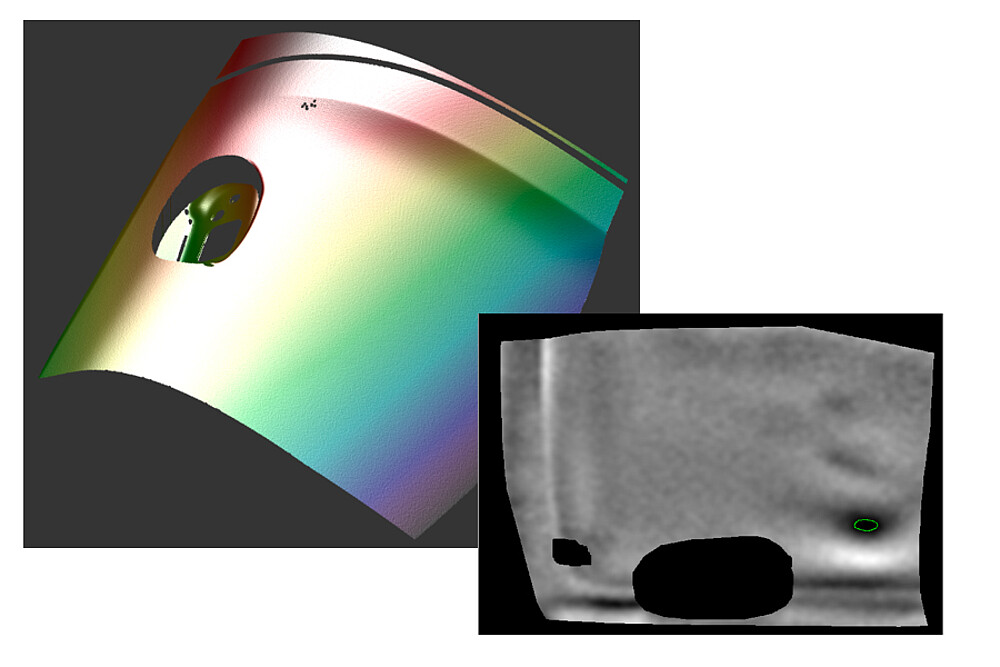

L'apprentissage d'un maître numérique permet de comparer les valeurs de consigne et les valeurs réelles. Pour ce faire, plusieurs pièces IO sont réunies dans un fichier maître. Les pièces à contrôler peuvent ensuite être comparées à ce fichier maître et analysées.
| 3DInspect | Logiciel de base à télécharger gratuitement |
Extension des fonctions "Automatisation" |
Extension des fonctions "Inspection de surface" |
|---|---|---|---|
| Paramétrage des capteurs | ✓ | ✓ | ✓ |
| Affichage du nuage de points 3D | ✓ | ✓ | ✓ |
| Evaluation des données 3D | ✓ | ✓ | ✓ |
| Commande du logiciel via l'API | ✓ | ||
| Envoi des résultats de mesure à la commande / au logiciel | ✓ | ||
| Consignation des données | ✓ | ||
|
Prétraitement Détection de défauts |
✓ |

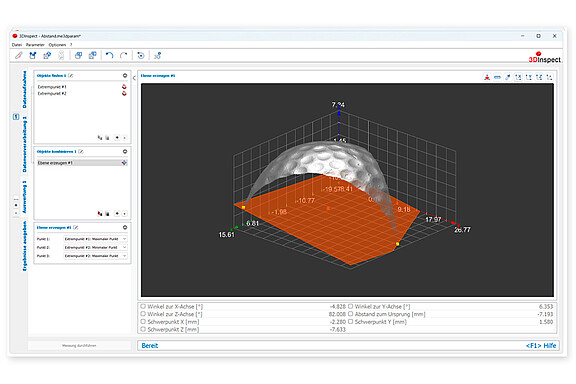

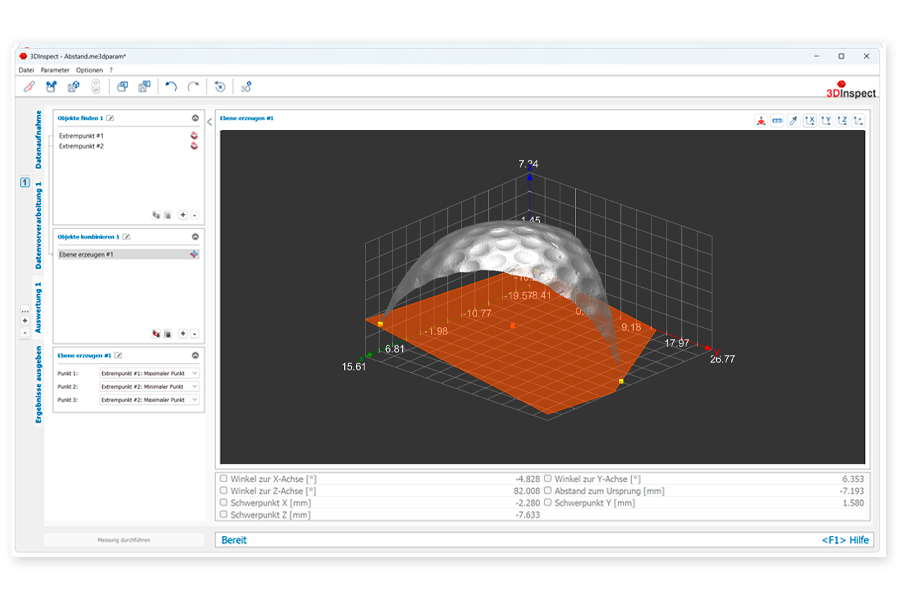

Des programmes puissants pour l'évaluation 3D
3DInspect transmet les données de mesure du capteur à un PC via Ethernet et l’affichage sous forme 3D. Pour le traitement ultérieur, l'analyse et l'évaluation, le logiciel dispose de programmes de mesure performants. Ces programmes de mesure préconfigurés sont répartis dans les catégories "Data preprocessing", "Find objects" ainsi que "Combine objects" et permettent de multiples possibilités de réglage, par ex. :
- Alignement simple du nuage de points
- Filtrage de l'ensemble du nuage de points pour le lissage et l'optimisation
- Trend removal, Digital Stone et Digital Master pour l'inspection des surfaces
- Sélection simple de la région d'intérêt, par ex. edge, center, maximum point, pad
- Programmes de calcul pour les distances, hauteurs, angles, rayons
- Détection des défauts avec fonction de tri et de comptage
- Sortie de signal OK/nOK
